假定我们要建立一个航空数据库，存储如下信息： •每个机场有机场编号、所在城市； •每个航班有航班编号、起飞时间、飞行时间； •飞机有飞机编号、型号、载客人数； •飞行员有飞行员编号、姓名；

题目要求

假定我们要建立一个航空数据库，存储如下信息：

• 每个机场有机场编号、所在城市；

• 每个航班有航班编号、起飞时间、飞行时间；

• 飞机有飞机编号、型号、载客人数；

• 飞行员有飞行员编号、姓名；

• 每个航班有唯一的起飞机场和降落机场，每个机场会有多个航班起降；

• 每架飞机可飞行多个航班，一个航班可以由多架飞机执行飞行任务；

• 每位飞行员只驾驶一架飞机，每架飞机可以由多位驾驶员来驾驶。

其中带下划线的属性是实体的标识属性。

请根据以上描述，画出相应的ER图。

将上面的ER图转换为满足3NF的关系模式。

---

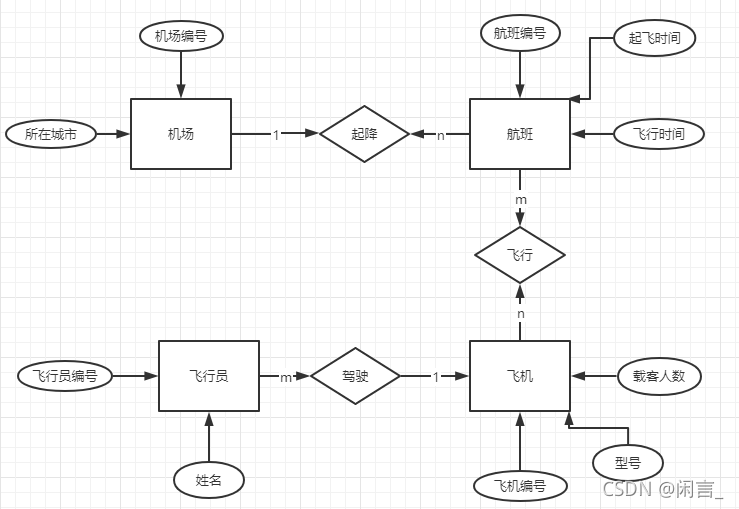

er图

注意：er图中的箭头无特殊含义

---

关系模式

机场（机场编号，所在城市）
PK：机场编号

航班（航班编号，起飞时间，飞行时间）
PK：航班编号 FK：机场编号

飞机（飞机编号，型号，载客人数，飞行员编号）
PK：飞机编号 FK：飞行员编号

飞行员（飞行员编号，姓名）
PK：飞行员编号

飞行记录（记录编号，航班编号，飞机编号）
PK：记录编号 FK：航班编号，飞机编号
