DC/DC电源输入输出要隔离还是要保证短距离回路？

最新推荐文章于 2023-08-28 16:05:26 发布
最新推荐文章于 2023-08-28 16:05:26 发布 2122 收藏 2
分类专栏： PCB 文章标签： DC电源回路 DCDC电源隔离 DC电源EMC考虑 DC电源的PCB设计 PCB过设计
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_42053636/article/details/88774384
版权

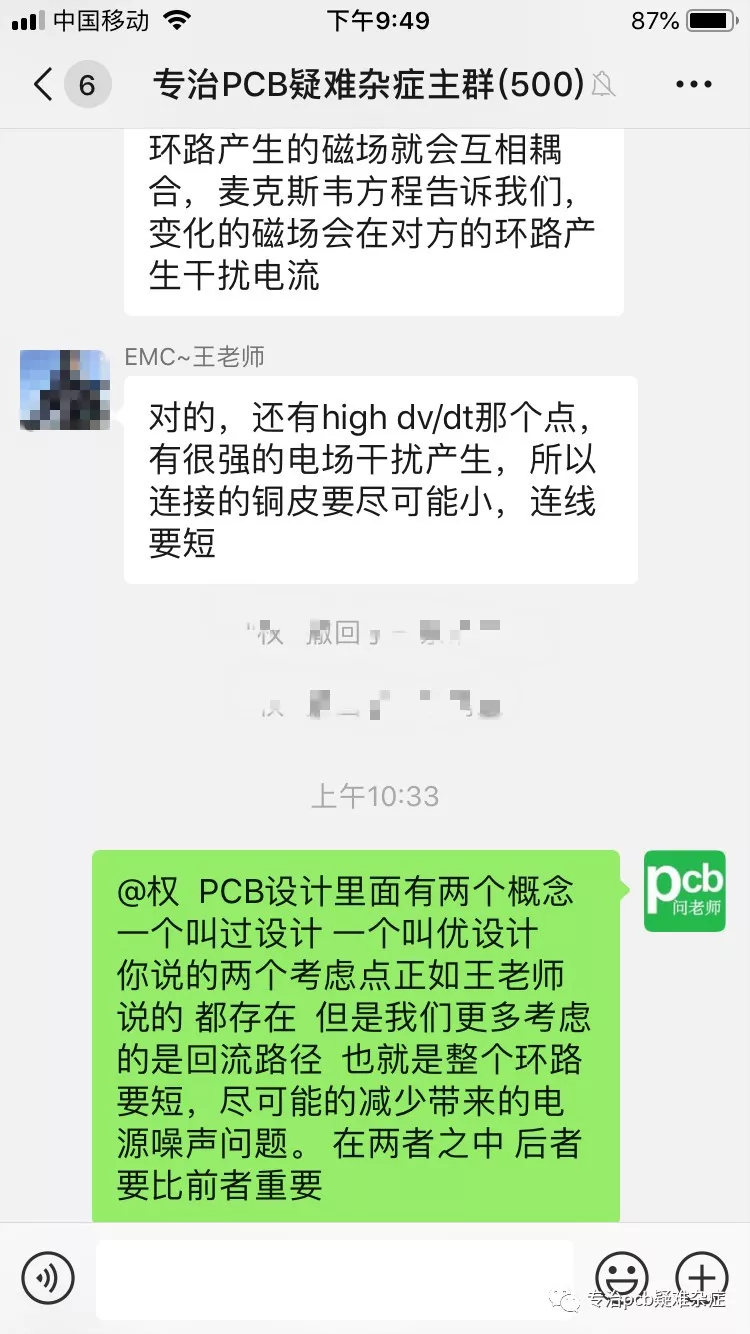

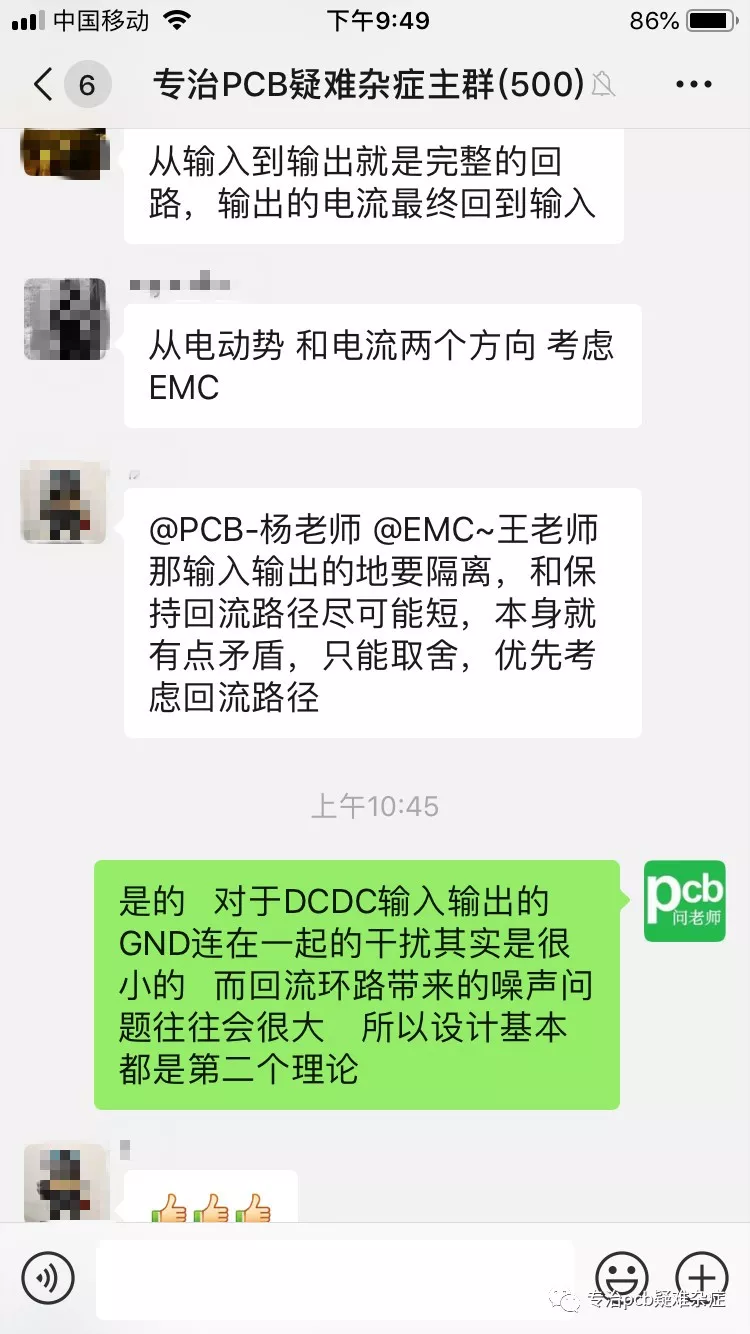

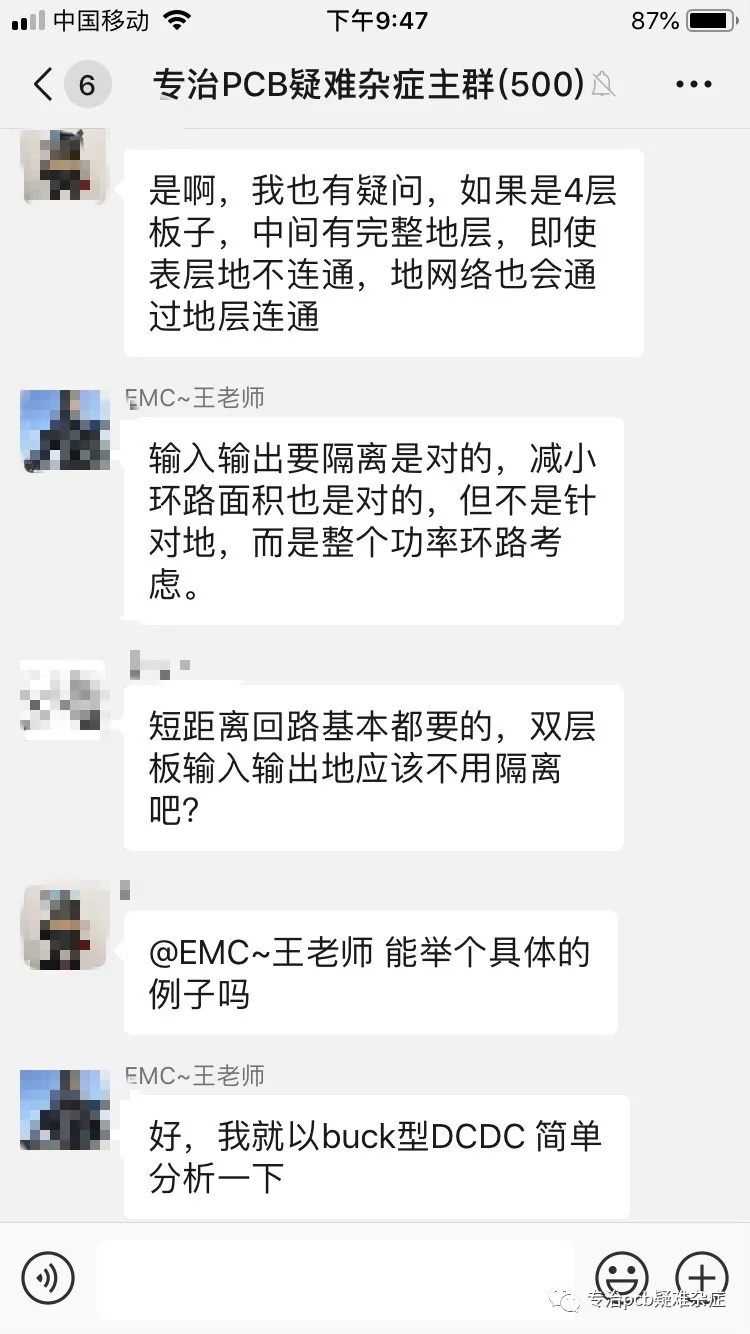

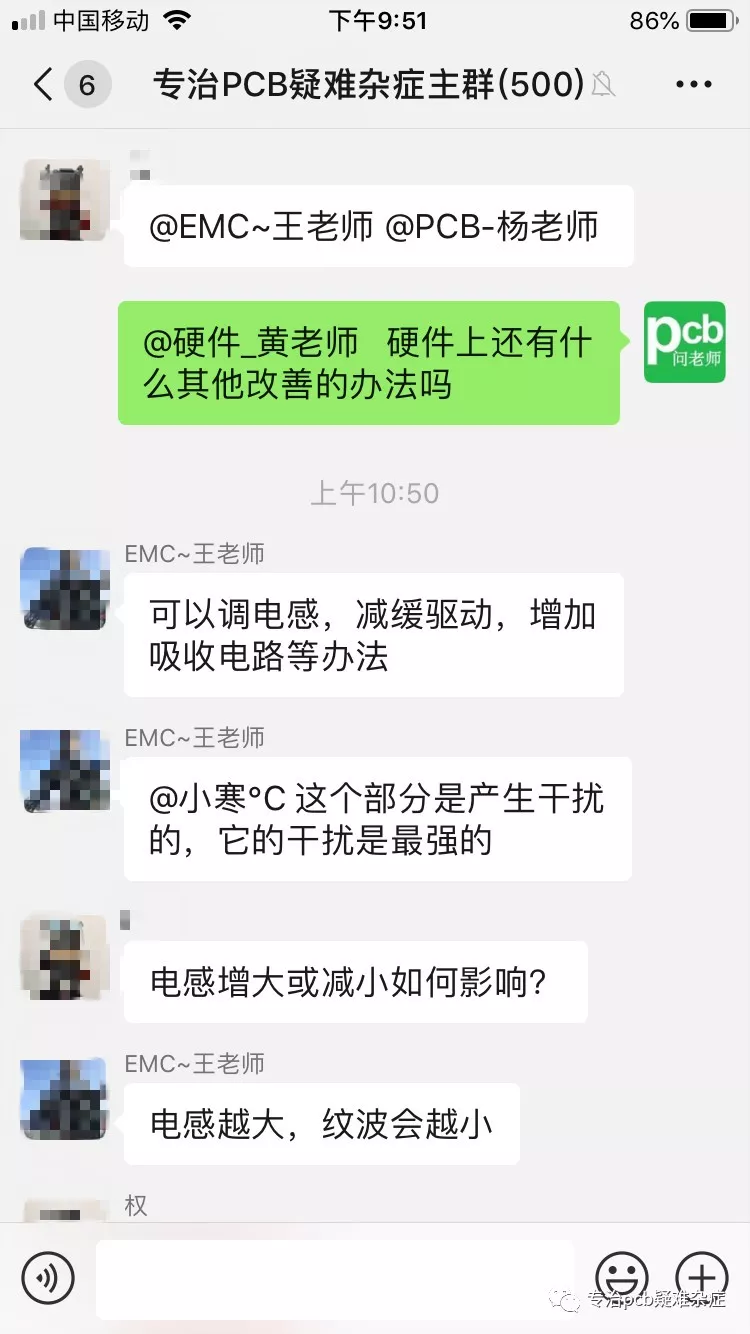

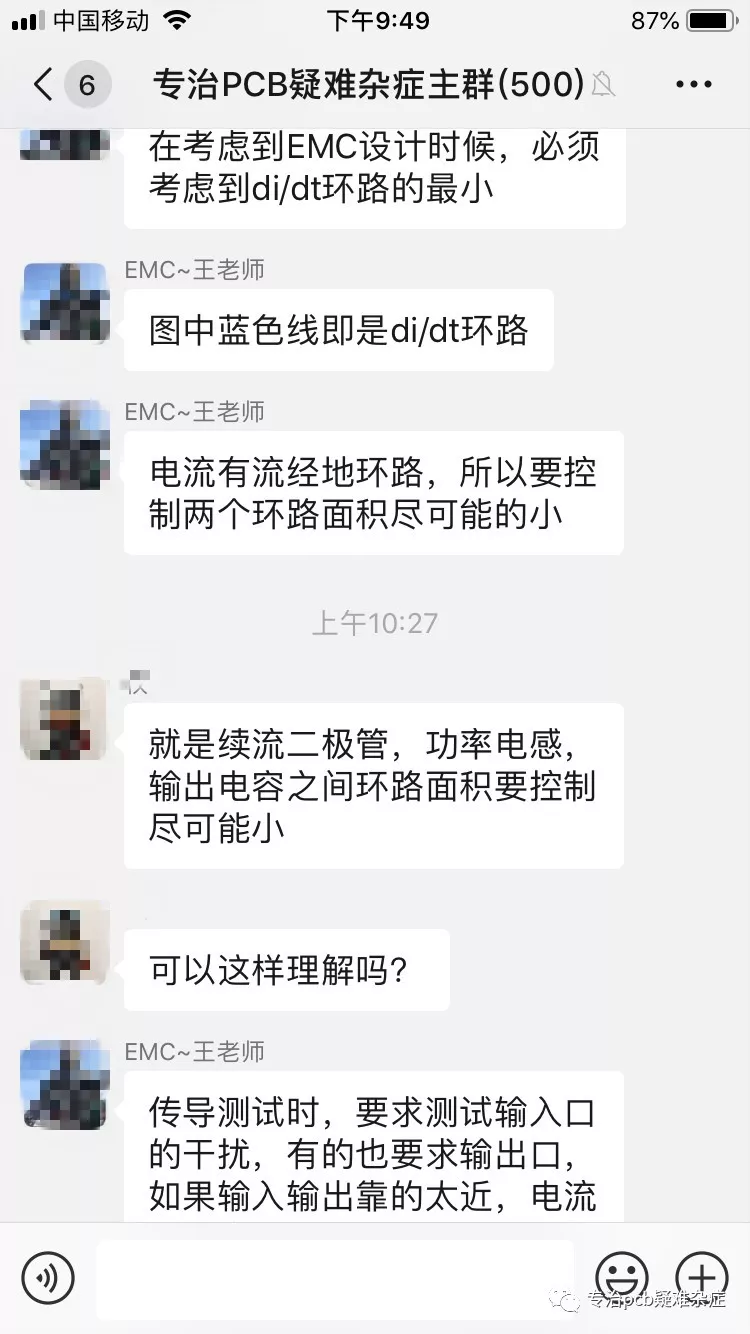

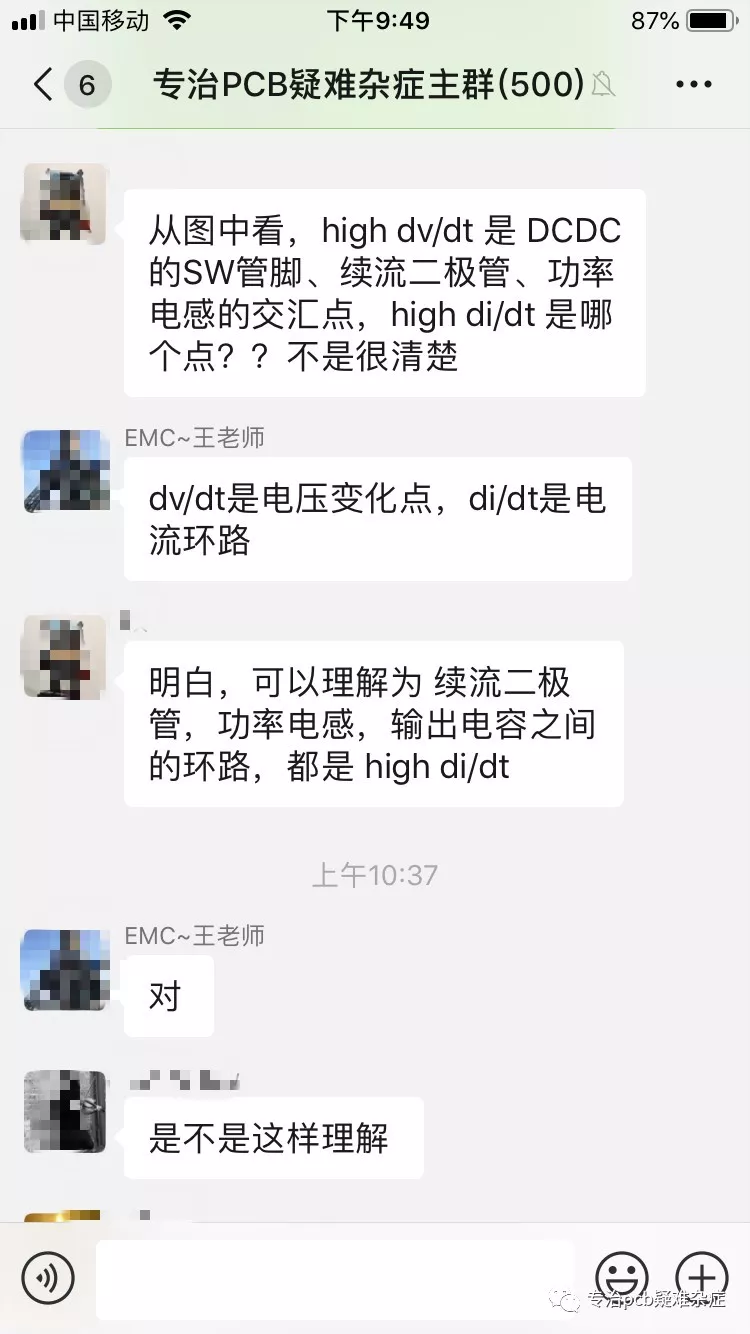

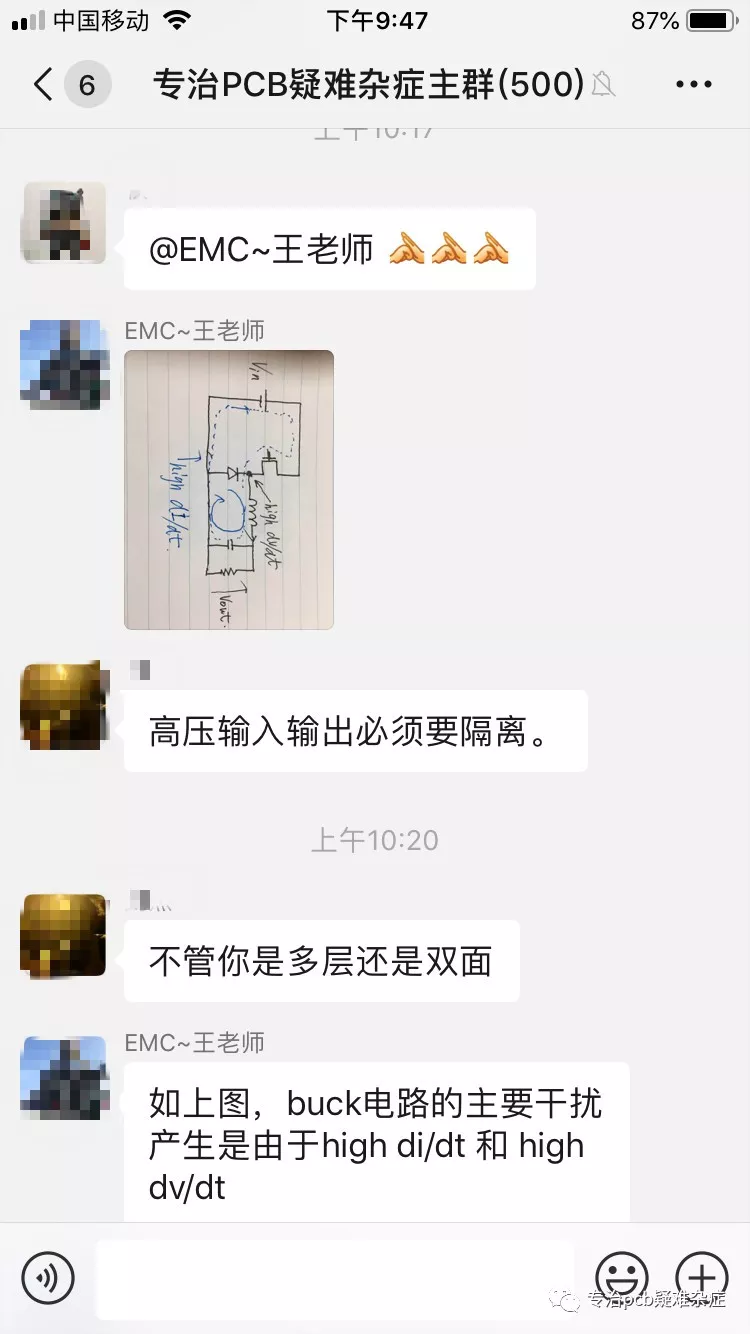

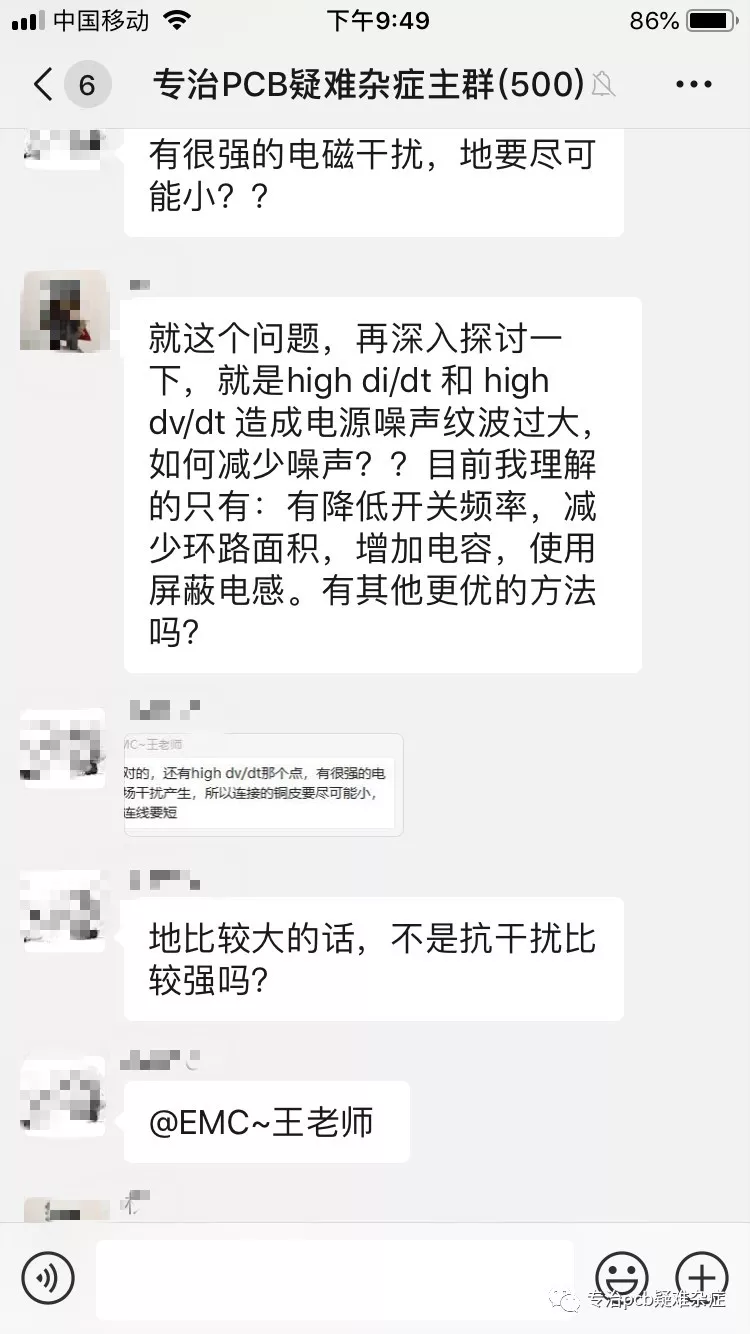

来自群友的疑难杂症（杨老师V：PCB206 与杨老师零距离）：DC/DC电源输入输出要隔离还是要保证短距离回路？



整理：杨老师
