如何快速找到器件封装库

如何快速找到器件封装库

背景:在画原理图或者画PCB时,画器件封装,真心耗费时间,一个个一笔一画,让人心累。常常在嘉立创商城上选器件,便看到上面有各种封装,心想是不是就省去了画封装的时间了。

下面进行详细操作如何在上面用好库:

一、打开电子元器件商城
https://www.szlcsc.com/

在这里插入图片描述

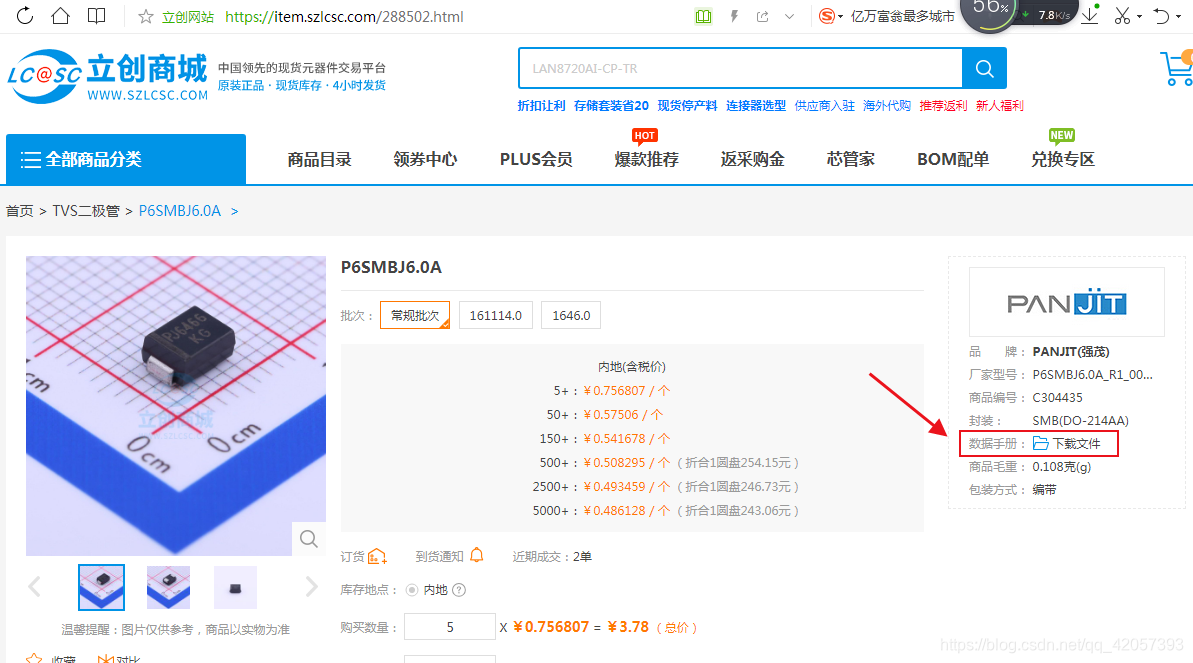

二、我们可以看到主界面,然后随便在搜索框搜索器件名称型号,如P6SMBJ6.0A,点开便可看到。然后看到右侧【下载文件】
在这里插入图片描述

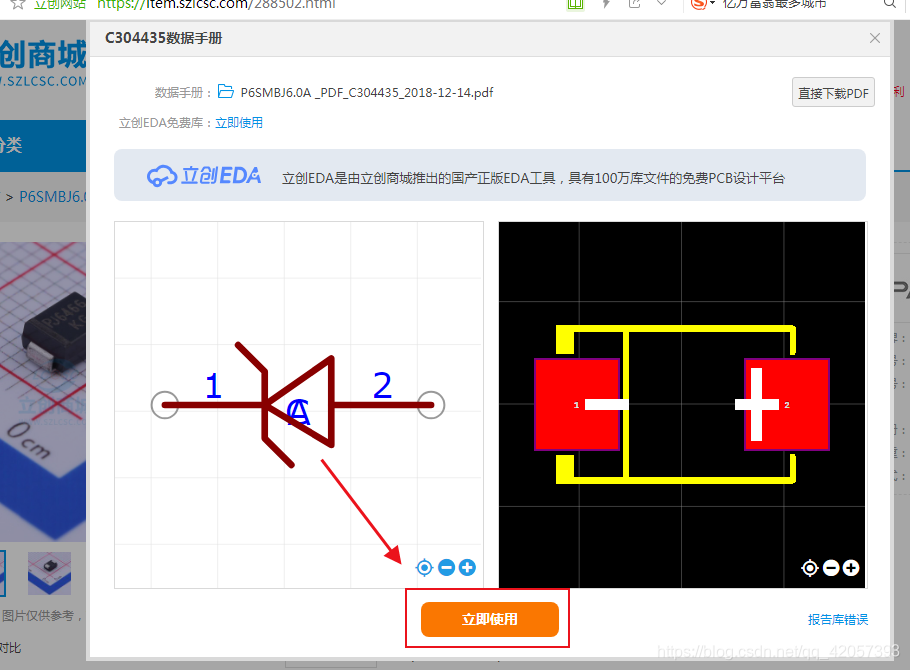

三、点击【立即使用】,进入嘉立创的EDA编辑界面
在这里插入图片描述

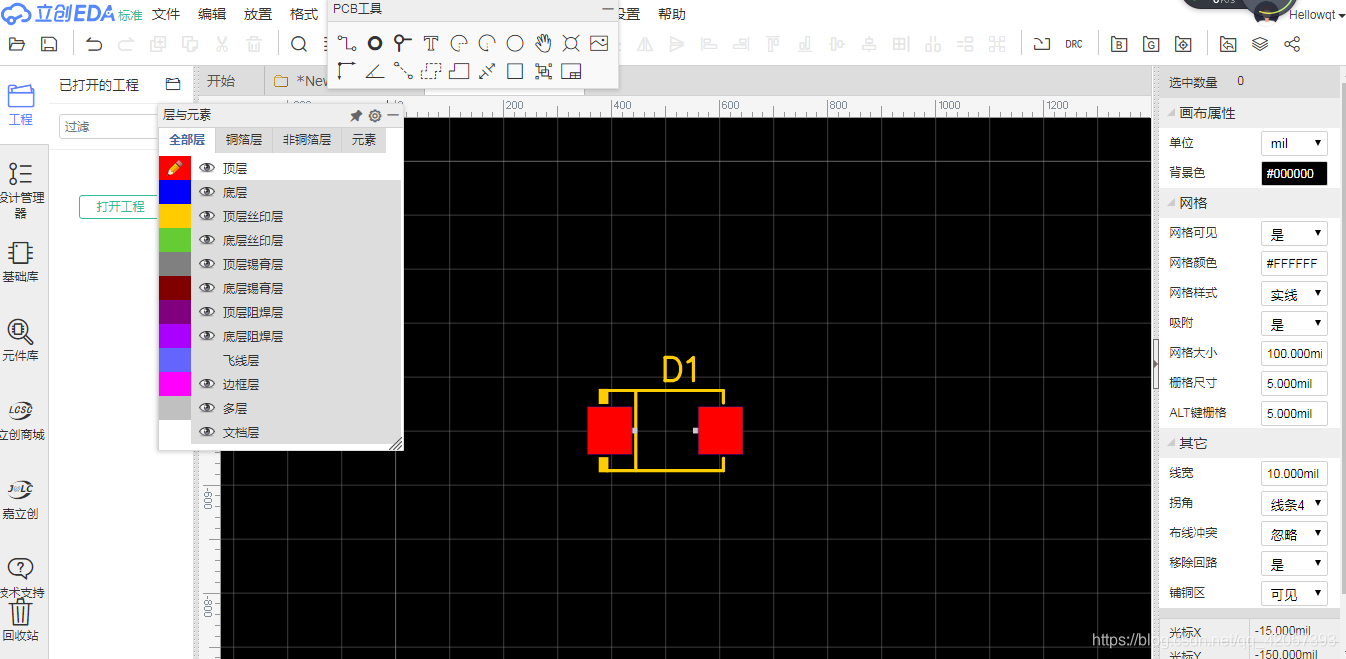

四、导出所需的pcb封装库
在这里插入图片描述

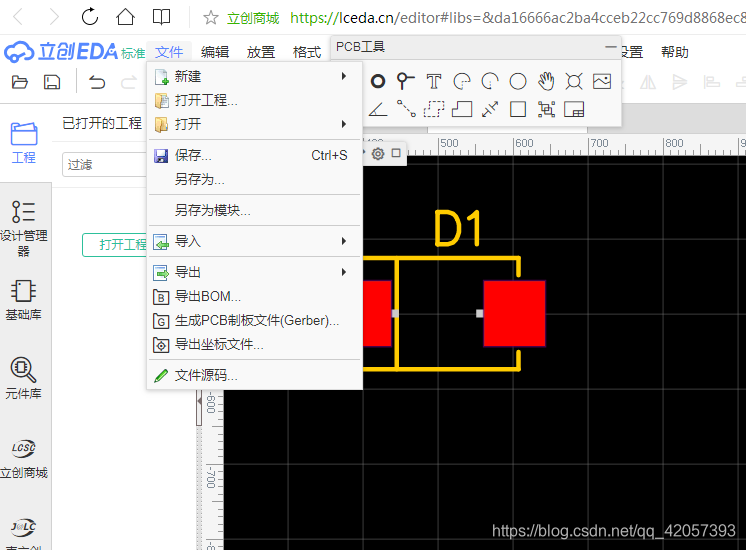

1、【文件】—>【导出】—>【Altium】(根据自己所使用EDA软件选择)
在这里插入图片描述

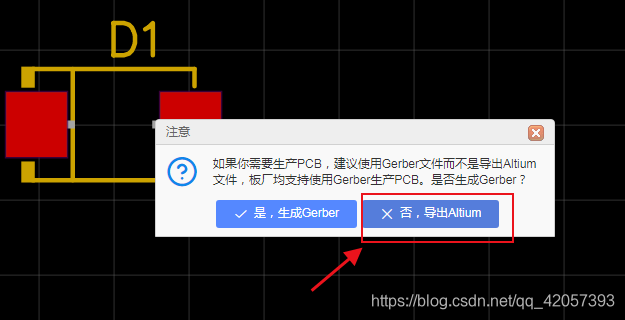

2、询问是否生成Gerber,选择【否】
在这里插入图片描述

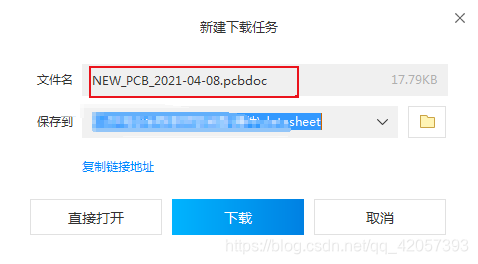

3、看到XXX.pcbdoc,【下载】下来打开
在这里插入图片描述
在Altium中打开,复制到XXX.pcblib中即可。

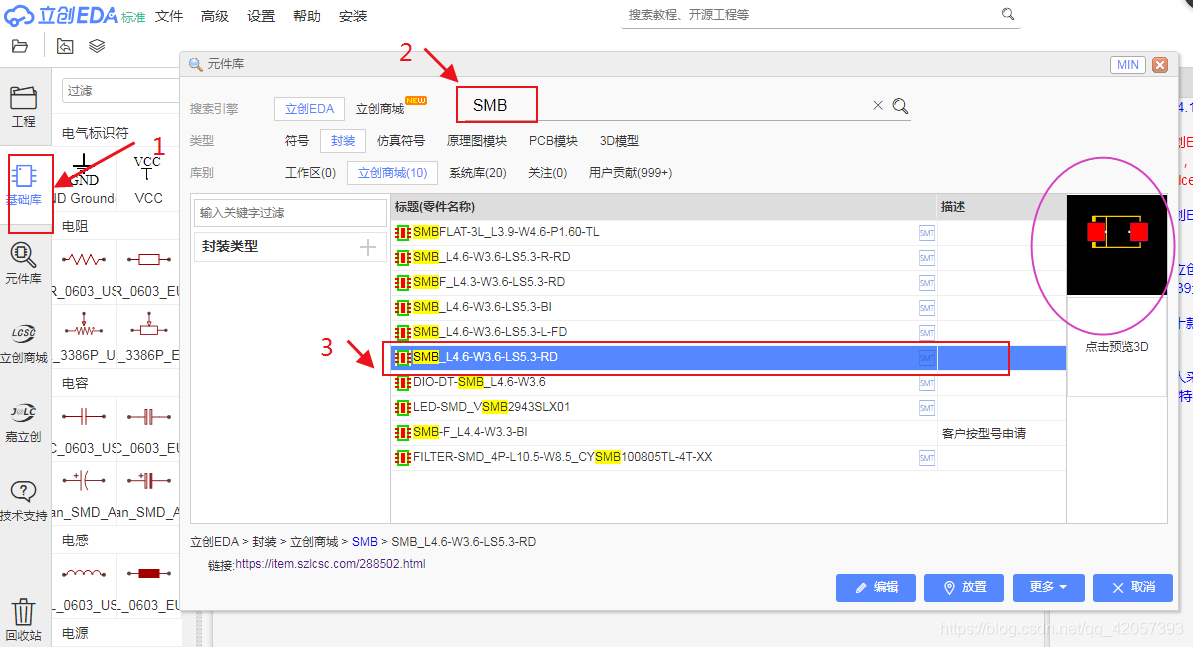

五 、在立创EDA上找器件封装操作步骤在这里插入图片描述
以上仅仅个人使用分享。

/***********************************************************/
当然也可以直接进入嘉立创EDA官网,进行查找

https://www.szlcsc.com/

其实快速高效地用好封装库有很多种方法,重在自己去发现,去应用。大多器件是利用网上现成的就行了,少数不常见的器件封装库没有,那就得自己画咯!

同时也欢迎您,分享您的使用技巧与方法,共同提高开发效率。

### 嘉立创自建封装的方法 在嘉立创EDA中创建自定义元器件封装是一项重要技能,这有助于提高设计效率并确保项目的准确性。对于未提供现成封装的特殊元件或者需要个性化调整的情况尤为有用。 #### 创建新封装的一般流程 1. **进入编辑模式** - 打开嘉立创EDA软件后,在主界面上选择“新建PCB”,用于保存新的封装文件[^1]。 2. **绘制焊盘布局** - 利用工具栏上的绘图功能来精确布置各个引脚位置以及形状大小。注意遵循IPC标准或其他适用的标准指南以保证制造兼容性[^3]。 3. **设定外形尺寸** - 使用直线、圆弧等图形命令勾勒出组件的实际物理轮廓,包括但不限于宽度、长度参数设置;同时也要考虑安装孔位等因素[^4]。 4. **添加属性信息** - 输入必要的描述文字如名称、型号规格等,并指定该模型所对应的逻辑符号以便后续关联至原理图中相应的位置上。 5. **验证与优化** - 完成初步构建之后应当仔细检查所有细节部分是否正确无误,必要时可借助DRC(Design Rule Check)规则检测辅助排查潜在错误[^2]。 6. **保存成果** - 当确认无任何问题后就可以将此自定义封装存档入供以后重复利用了。 ```python # Python伪代码展示如何通过编程接口实现上述某些步骤(假设存在API支持) def create_custom_package(name, pin_positions, outline_dimensions): new_package = Package() # 初始化一个新的包对象 for pos in pin_positions: pad = Pad(pos) # 根据给定坐标生成焊盘实例 new_package.add(pad)# 添加到当前正在处理的新包里 shape = Shape(outline_dimensions) new_package.set_shape(shape) # 设置外部边界形态 properties = {"name": name} new_package.assign_properties(properties) # 赋予特定属性 return new_package.save() # 返回保存后的状态 ```
