Cadence Allegro如何输出CAD文件（超详细）

Cadence Allegro如何输出CAD文件

背景：当结构工程师向我要PCB CAD图纸时，尴尬的一幕：是我尽然输不出来。原因是我没设置层，因为此时是4层板，含有中间层是没法输出的。不像贼友好的AD，一键输出即可。
下面记录一下输出CAD的详细过程：*

一、设置显示的层

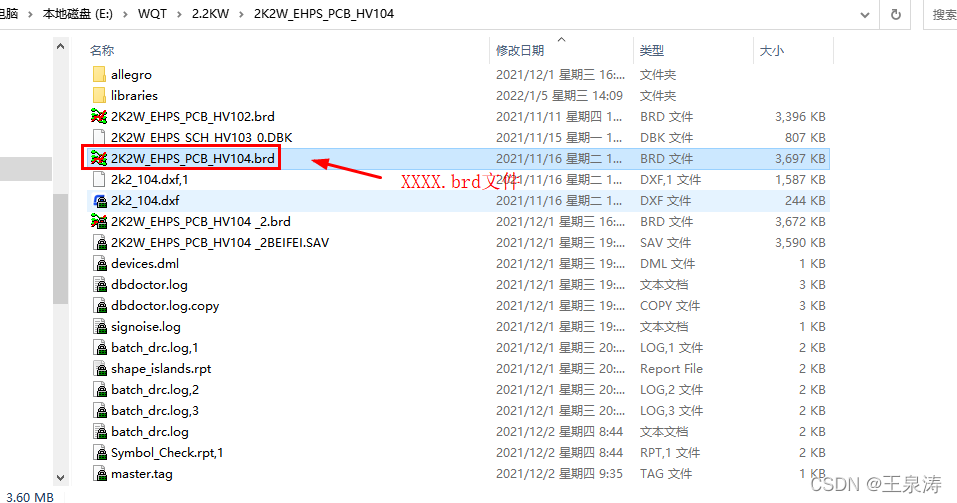

1、打开工程目录下的XXX.brd后缀的PCB文件

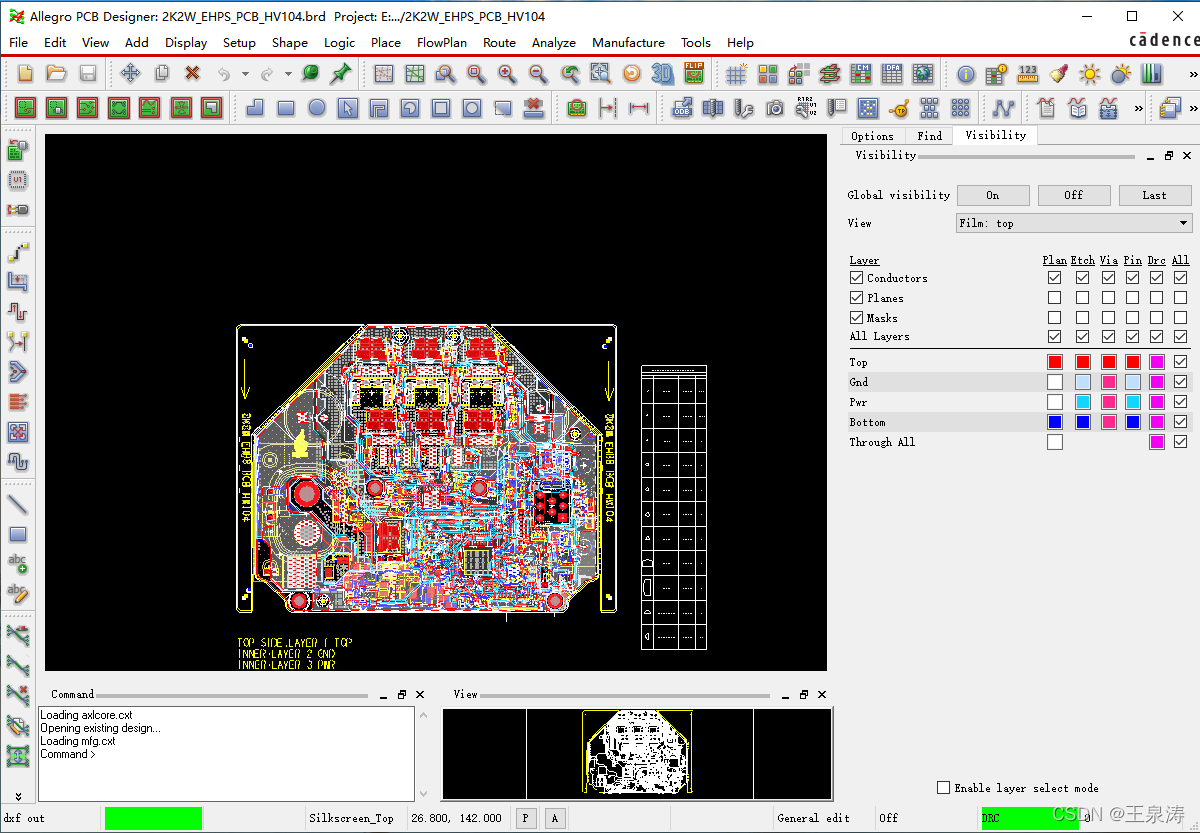

可以看到打开的PCB文件（设置过颜色参数了的，类似AD层的颜色，便于习惯易观察）

此时所有层是打开的，会让人眼花缭乱，最大的问题:该软件输出不了XXX.DXF格式的CAD文件。

2、关闭和显示层

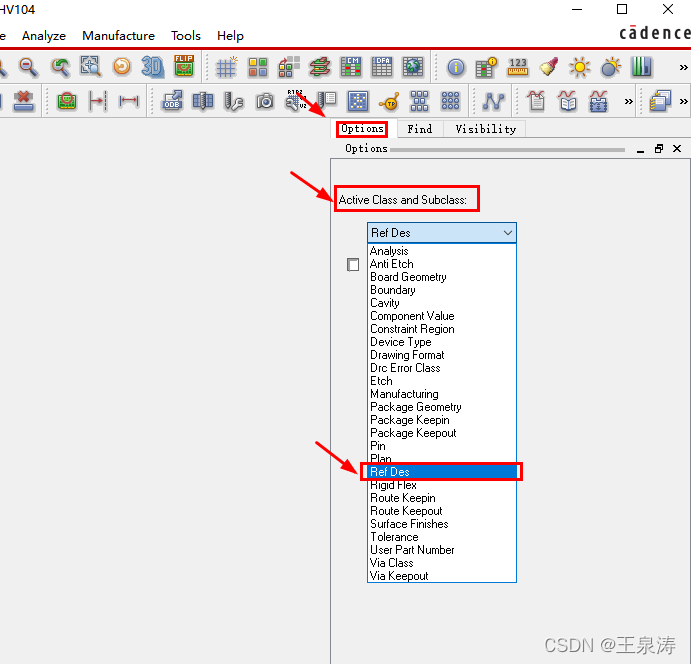

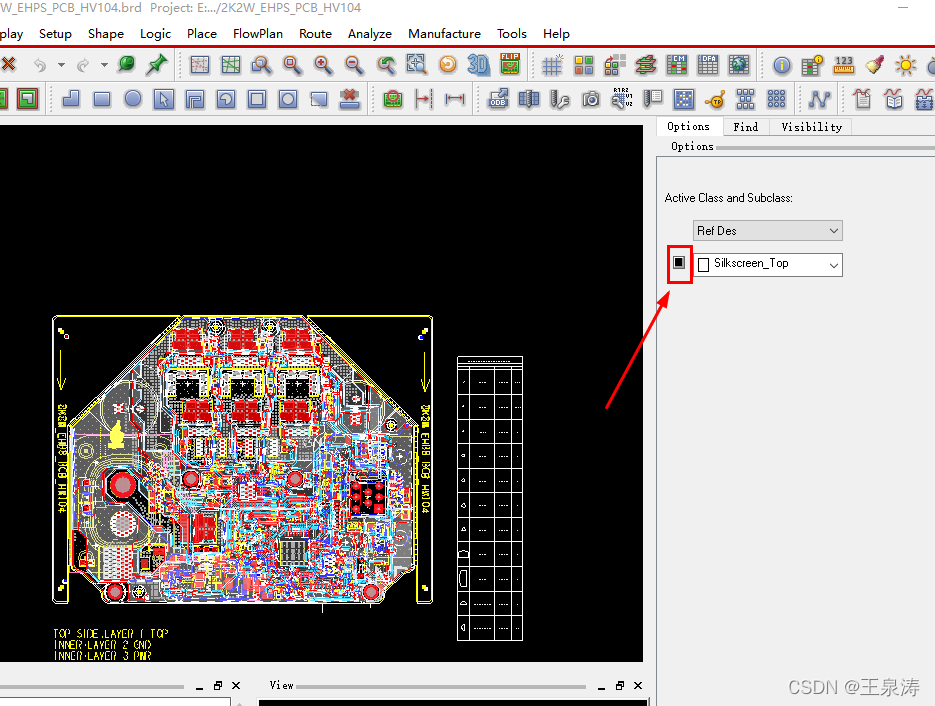

在右侧栏，点击【options】——>【Active Class and Subclass】——>[Ref Des]——>[Silkscreen_Top]

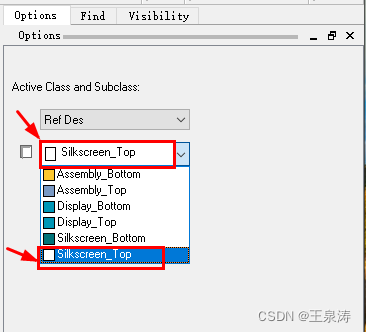

在次级类里面选择Silkscreen_Top
也就是把字符丝印层的位号给其关掉

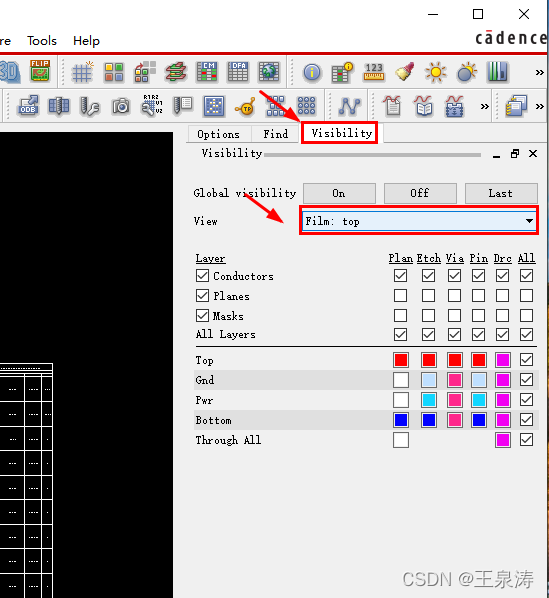

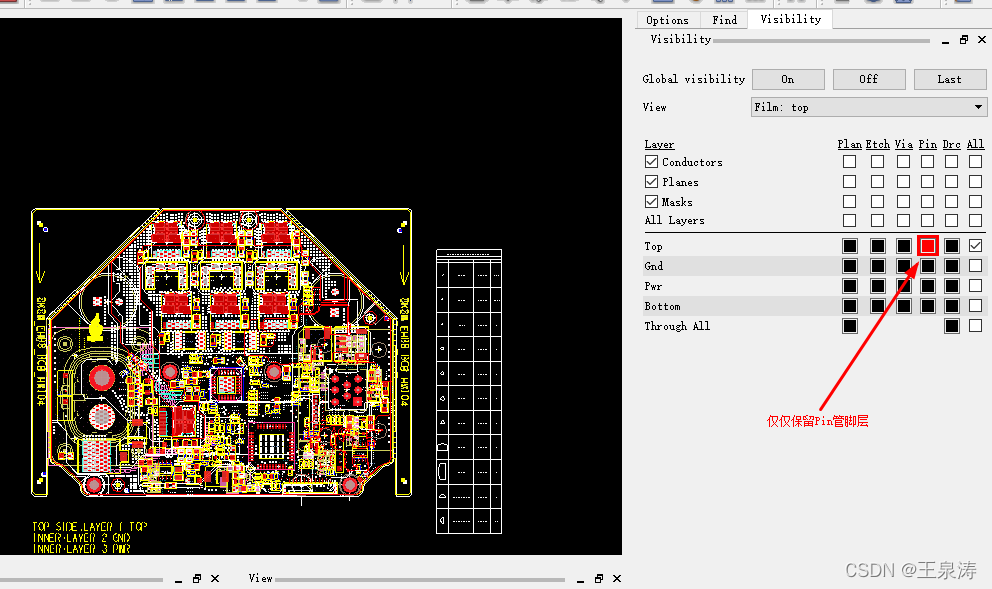

在Visibility选项栏里，进行设置可见的层。【 View】——>【Film：top】

把其他层都关掉，仅仅显示Top层的Pin管脚
二、输出.dxf文件

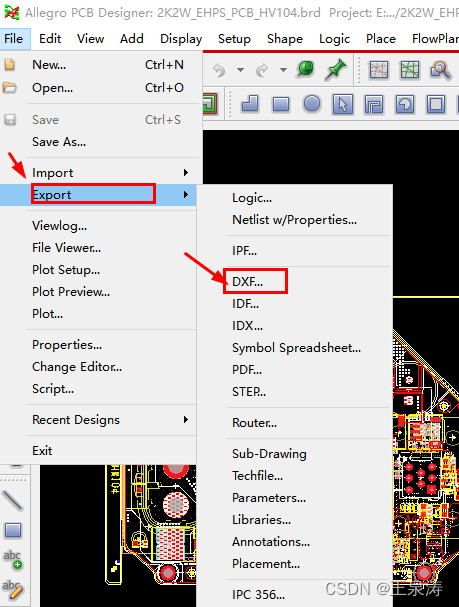

1、导出文件，【File】——>【Export】——>【DXF…】

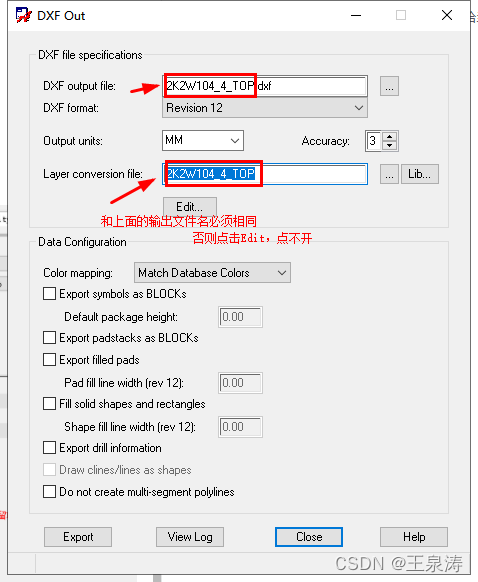

弹出如下界面，输入XXX.dxf（命名：板子名称+版本号+正反面）
Layer conversion files：XXX（名字必须和DXF output file输出的文件名字一样）否则弹出Edit界面

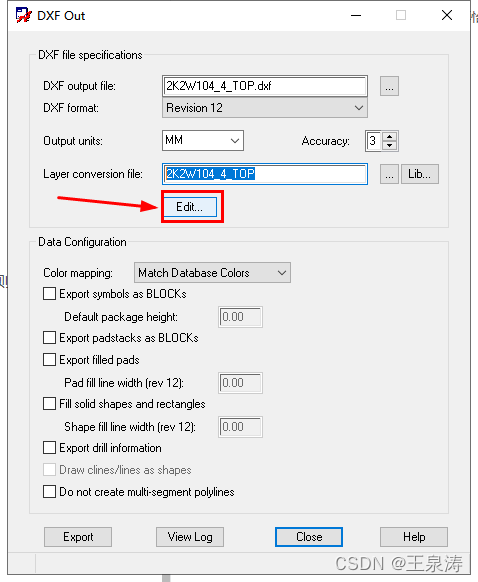

点击转换层输出下方的【Edit…】，进入Edit界面

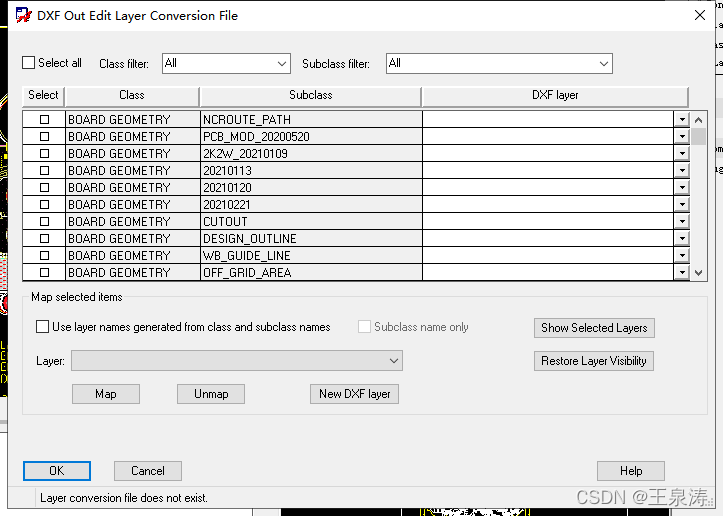

2、弹出如下界面，选择设置

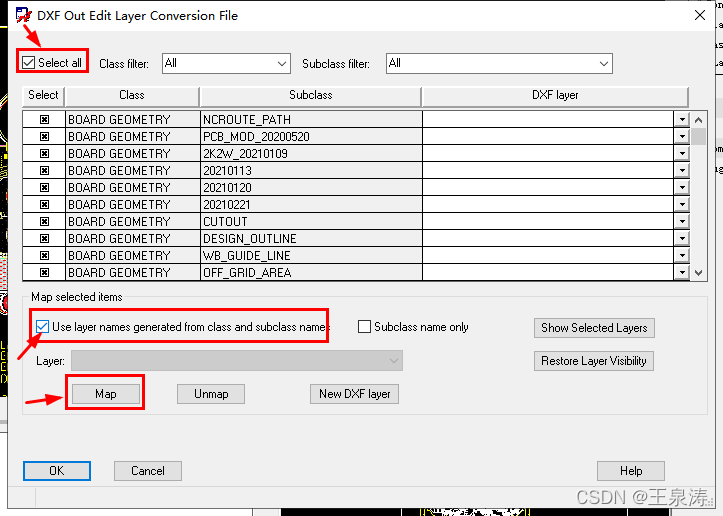

进行勾选【select all】、【Use layer names generated from class and subclass names】
然后点击【Map】，【OK】

3、设置完了，最后输出

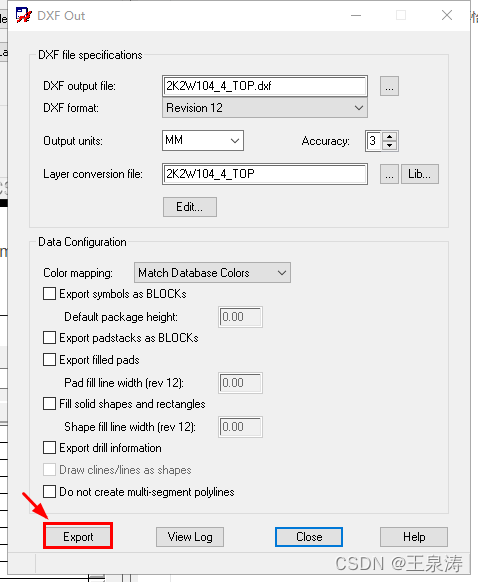

回到初始界面，点击【Export】

可以看到成功输出dxf

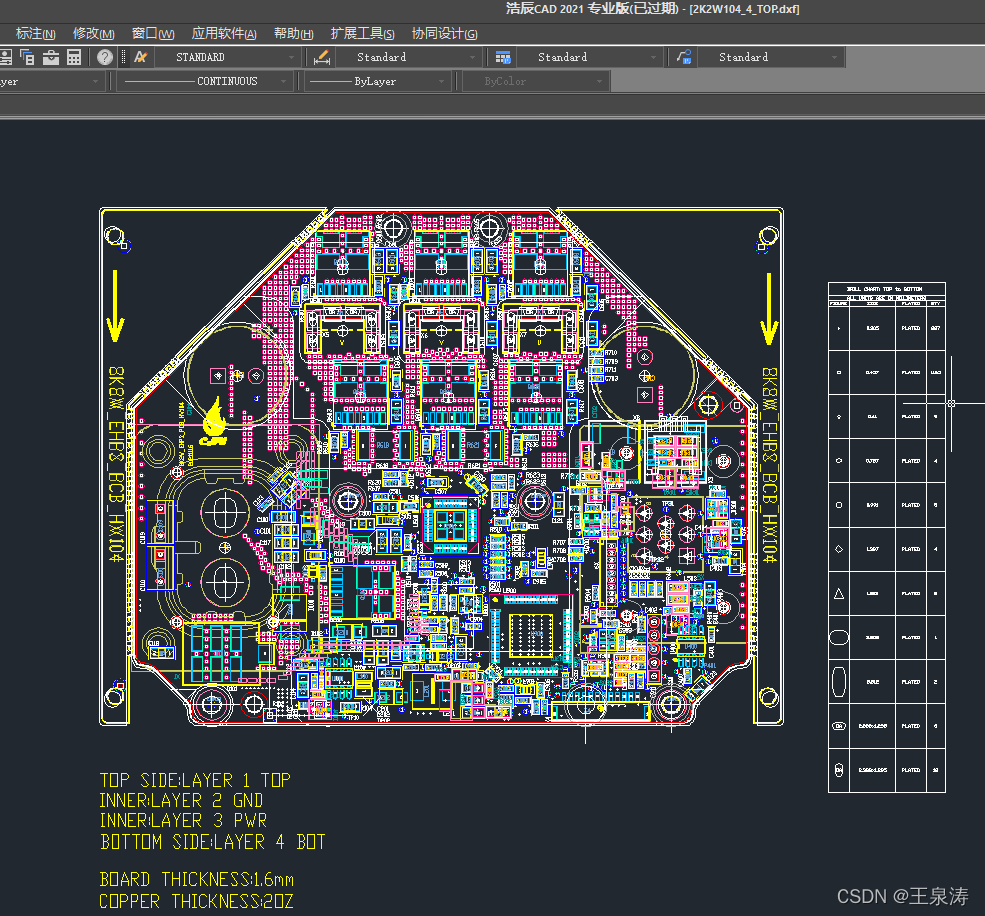

打开看一看

/*********************************************************************************************************************************************/
另一层，即底层（Bottom），也是类似的操作，在此省略了。。。。。。。。。。。

至于想看那一层，CAD里面也是可以设置可见/不可见的层。
