## 标题MATLAB示波器怎么分开显示多个波形（可以超过4行）

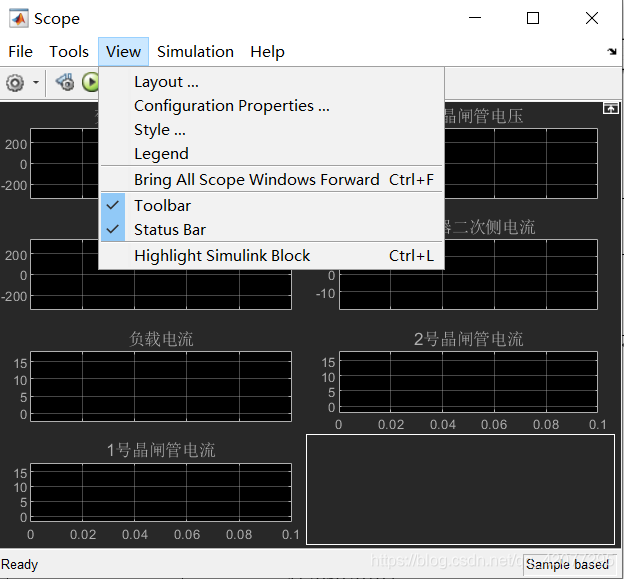

在scope中找到view,点击layout,可设置多行多列显示
如图所示

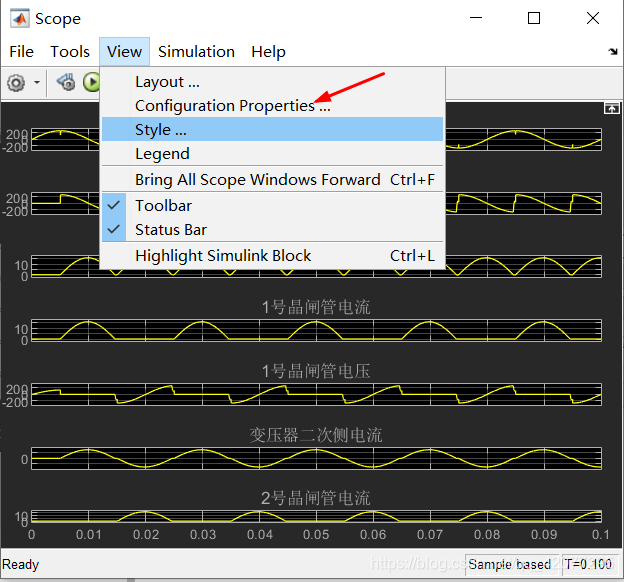

还可以在设置属性中找到

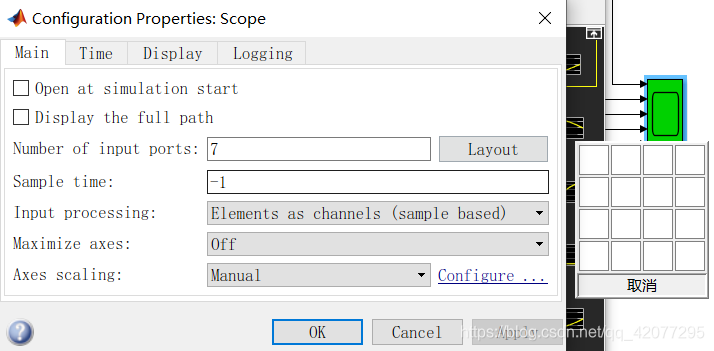

在这里找到Number of input ports ，旁边有layout可设置
在这里插入图片描述

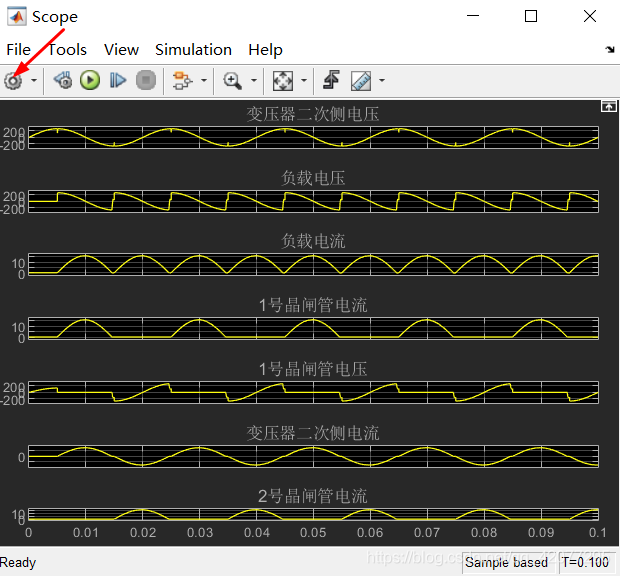

或者在这里可以找到属性设置
在这里插入图片描述

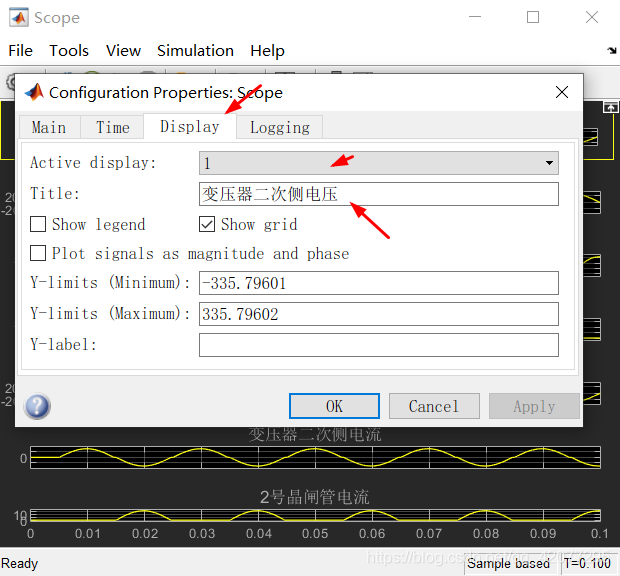

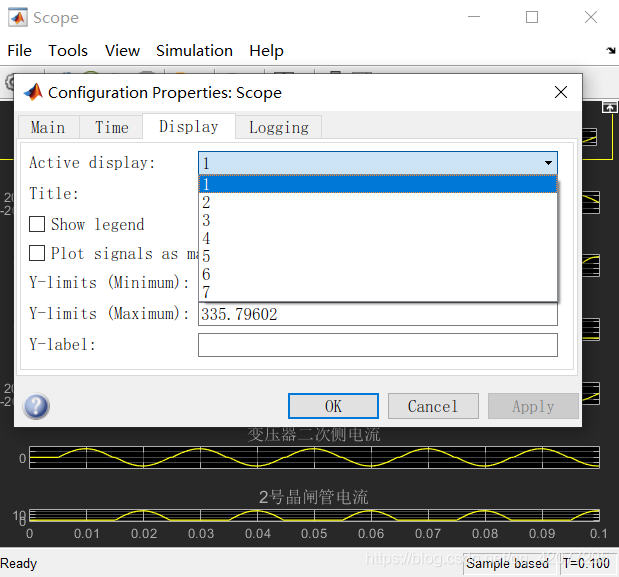

在这里可以设置波形标题
在这里插入图片描述
在这里插入图片描述

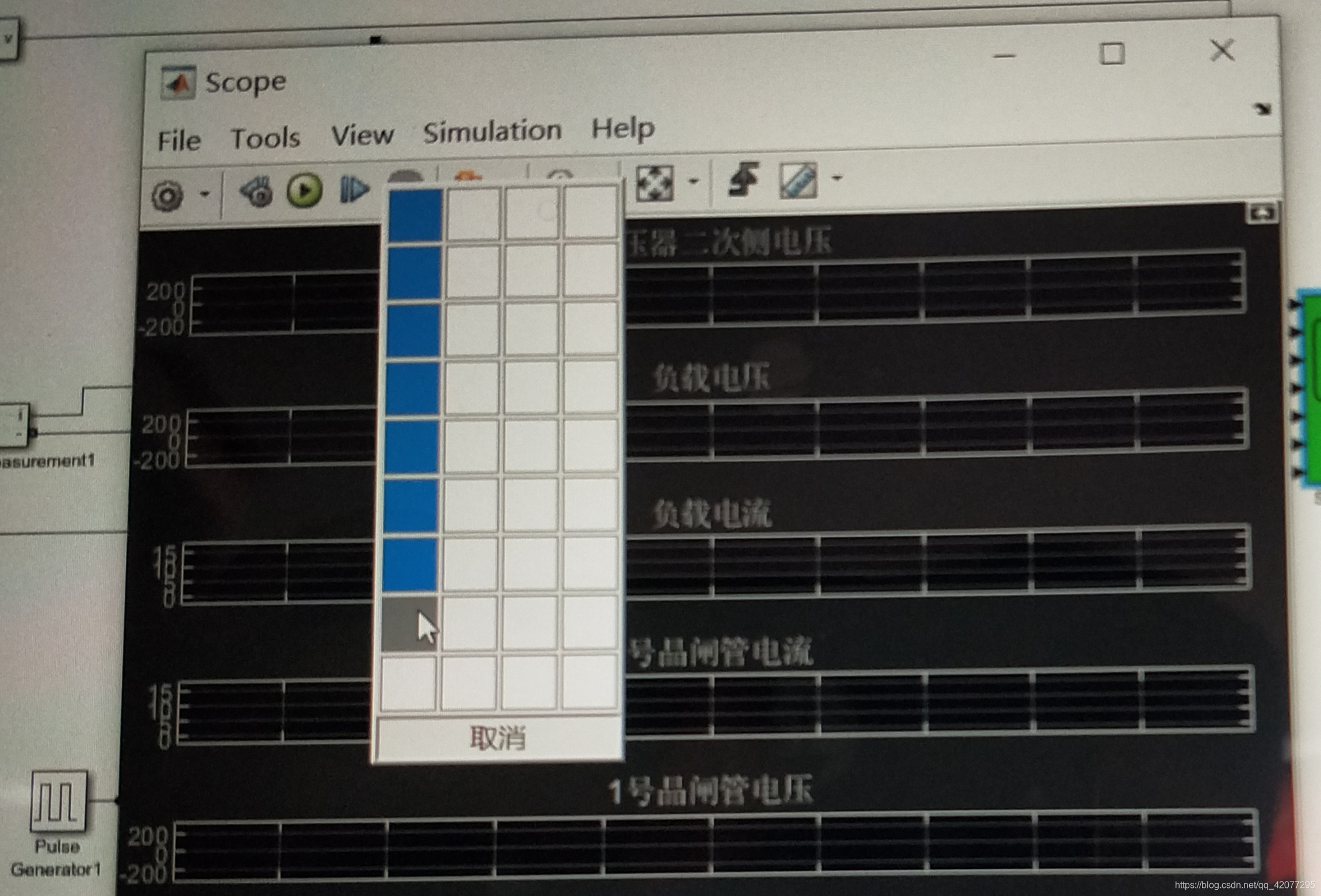

设置多行（超过4行）需要在layout中点击鼠标左键不松，往下拉；像这样

在这里插入图片描述
