Simulink Scope示波器波形导出至MATLAB作图

环境：中文版MATLAB/Simulink

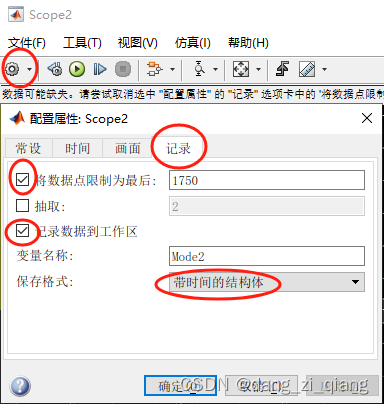

首先，设置Scope的"配置属性",点击“记录”，勾选“将数据点设置为最后”，保留最后多少数据根据你的需要填写（可以计算你要显示的波形周期算出保留数据点个数），勾选“记录数据到工作区”，填写变量名称，保存格式选择“带时间的结构体”（其他选择也可以只是选这个比较方便）。点击“确定”即可保存设置。

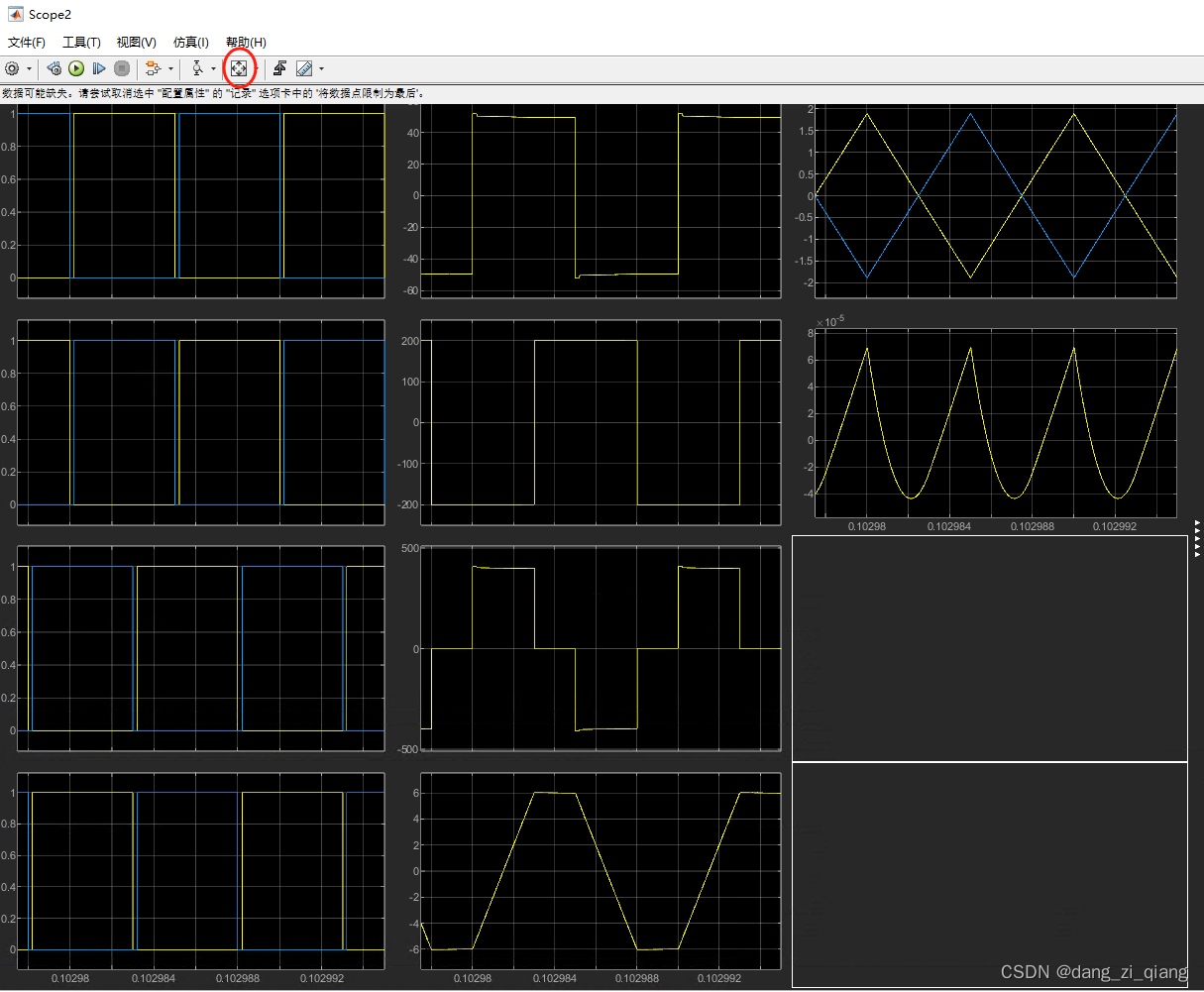

其次，运行一遍Simulink，打开Scope界面，点击“缩放”即可看到你保留的最后若干位数据，如下图所示，示例中保存了十个波形观测的两个周期数据。

接着，打开MATLAB，可以看到该段波形的带时间的结构体数据在工作区中。示例中需要的结构体数据命名为“Mode2”，仿真时间也顺带输出了“tout”（可以看到有一千多万个点，就是仿真时长除以仿真步长的结果）。

我们画图只需要“Mode2”结构体，打开结构体我们可以看到它由三组数据组成，分别是“time”（设置的“将数据点限制为最后”对应的时间序列，示例中限制为1750，所以time有1750个值）、“signals”（示例中输出了十个观测器的波形，所以有10个结构体，包含了对应的波形数据）以及仿真Simulink的名字“blockName”。

打开“signals”可以看到它由以下各列组成：

这就是我们想要的波形数据了，接着用MATLAB画图即可，导出图形到Visio后可以导出为pdf格式了。画出信号“signals”的MATLAB代码如下：
x1=Mode2.time;
y1=Mode2.signals(1).values(:,1);
y2=Mode2.signals(1).values(:,2);
y3=Mode2.signals(2).values(:,1);
y4=Mode2.signals(2).values(:,2);
y5=Mode2.signals(3).values(:,1);
y6=Mode2.signals(3).values(:,2);
y7=Mode2.signals(4).values(:,1);
y8=Mode2.signals(4).values(:,2);
vab=Mode2.signals(5).values(:,1);
vcd=Mode2.signals(6).values(:,1);
vlk=Mode2.signals(7).values(:,1);
ilk=Mode2.signals(8).values(:,1);
il1=Mode2.signals(9).values(:,1);
il2=Mode2.signals(9).values(:,2);
figure
subplot(9,1,1)
plot(x1,y1,'r',x1,y2,'b'),hold on
axis off
subplot(9,1,2)
plot(x1,y3,'r',x1,y4,'b'),hold on
axis off
subplot(9,1,3)
plot(x1,y5,'r',x1,y6,'b'),hold on
axis off
subplot(9,1,4)
plot(x1,y7,'r',x1,y8,'b'),hold on
axis off
subplot(9,1,5)
plot(x1,vab,'r'),hold on
axis auto
%axis({[0.00998 0.01 inf inf]}),
axis off
subplot(9,1,6)
plot(x1,vcd,'b'),hold on
axis auto
axis off
subplot(9,1,7)
plot(x1,vlk,'r'),hold on
axis off
subplot(9,1,8)
plot(x1,ilk,'r'),hold on
axis off
subplot(9,1,9)
plot(x1,il1,'r',x1,il2,'b'),hold on
axis off

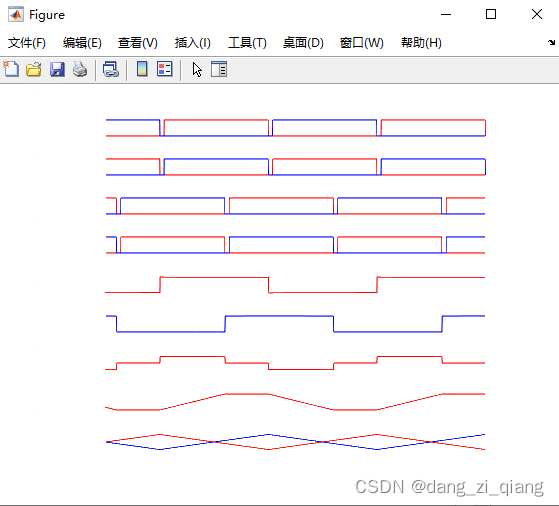

输出结果如下图所示（为了方便在Visio继续编辑我删去了标题坐标等元素）：

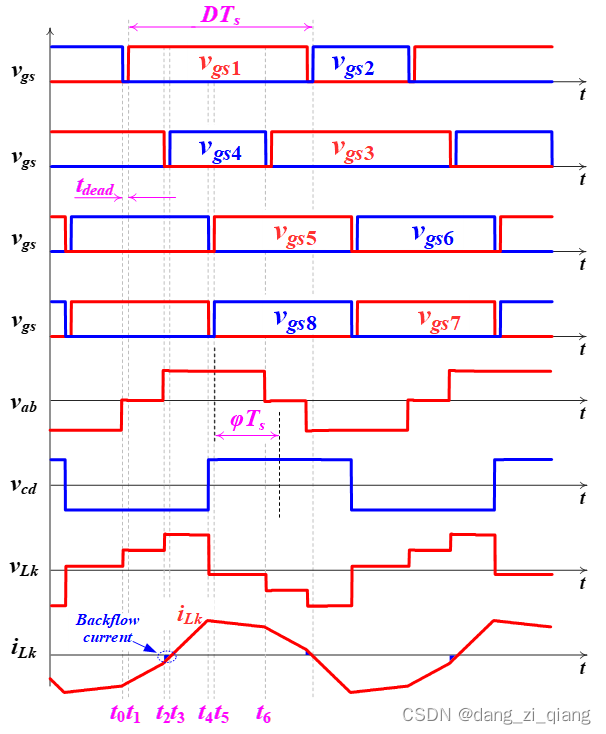

最后用Visio编辑后的电压电流波形如图所示：

有看不懂的地方或运行的问题欢迎在评论区留言。
