备战全国电子设计大赛-电源电路TPS65133

硬件电路PCB设计-TPS65133

初次见面，请多多关照

TI公司，TPS65133电源管理芯片为±5V，250mA双输出电源。

特性

输入电压范围2.9V至5.0V
固定5.0V V（正向）输出电压–1%传输电压精度
固定5.0V V（负向）输出电压–1%传输电压精度
V（正向）至 V（负向）区间内高达250mA的输出电流

应用范围

LCD偏置
有源矩阵OLED
运算放大器
普通±5V电源

电子设计竞赛时做的TPS65133电源模块

使用软件为Altium Designer 16.0

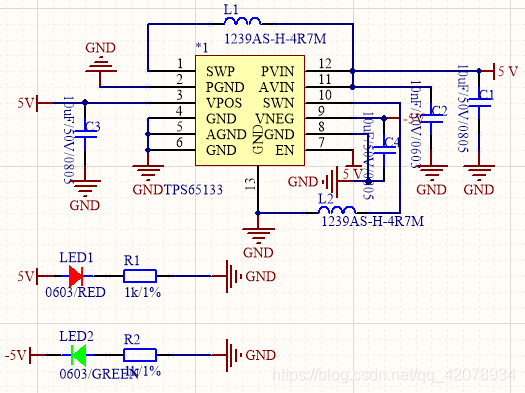

模块原理图：

PCB布线3D图：

焊接实物：

测试稳定，输出±5V，电源纹波±100mV

TPS65133数据手册链接: [link]https://www.ti.com/cn/lit/ds/symlink/tps65133.pdf

如需要工程文件，留言即可。

首次发布博客，希望大家多多支持，谢谢大家。
