备战全国电子设计大赛-电源电路TPS5450

5V/5A电源电路PCB设计

TI电源芯片TPS5450

输入电压 5.5V–36V

输出电压 5V

持续输出电流 5A

最大输出电流 6A

电源效率 >90%

详细介绍，大家可以下载其数据手册了解

电子设计竞赛期间或者其他电子竞赛及制作中均可使用此电源

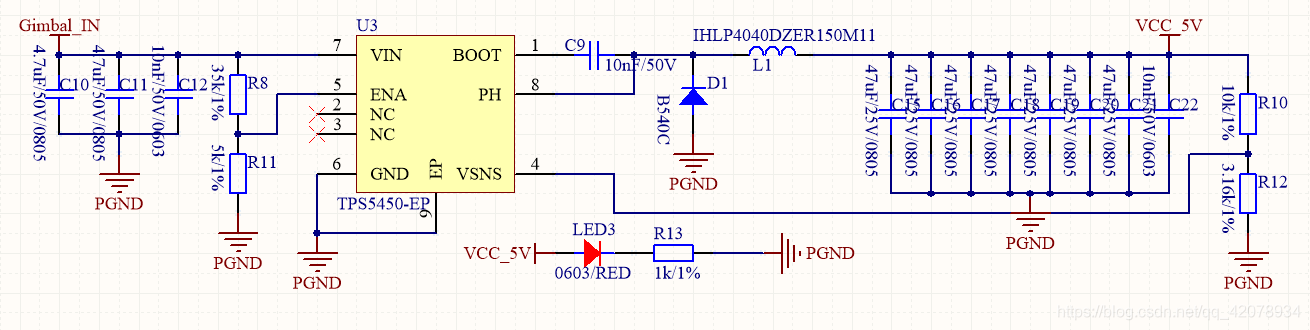

电路原理图

反馈电阻经计算选择 10k和3.16k；

电感型号为IHLP4040DZER150M11；

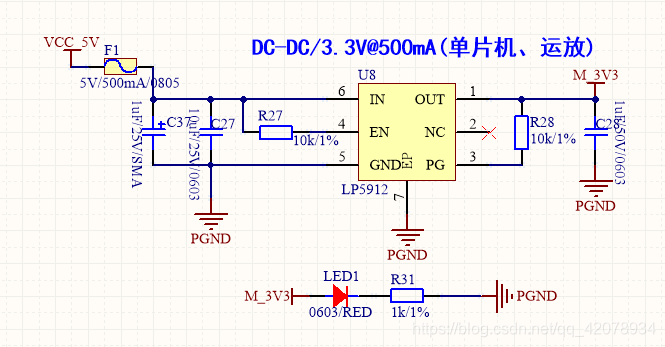

此电路板另外集成了一个3.3V电源，选用TI的LP5912芯片，可输出3.3V电压，纹波小，适合为单片机和运放供电。其电路原理图如下图所示：

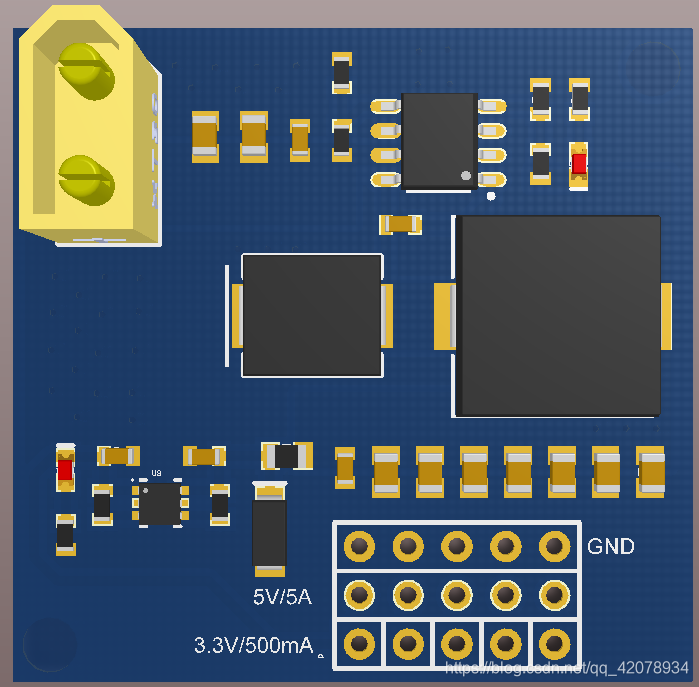

电路板PCB３D视图

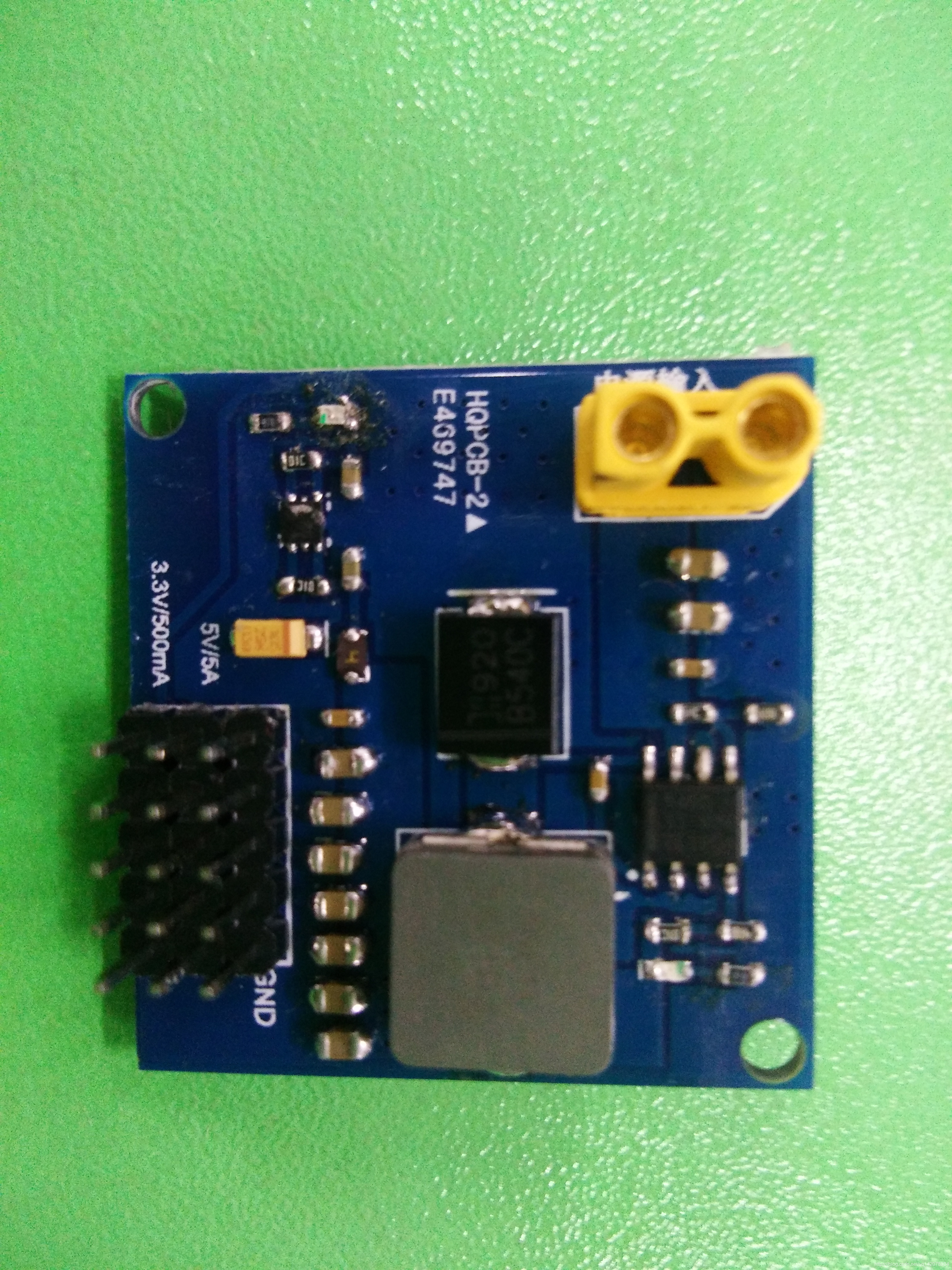

电路板实物图

焊接调试后，其电源纹波为100mV，使用过程中一直正常，没有发烫或电压不稳定问题出现。

后续将工程文件上传，大家一起学习，备战电子设计竞赛！

如有任何问题，欢迎大家留言，批评指正！
