开关电源 （电感式）降低EMI与EMC设 TI公司的原理图设计

TI公司提供了芯片的设计
进入TI公司的官网

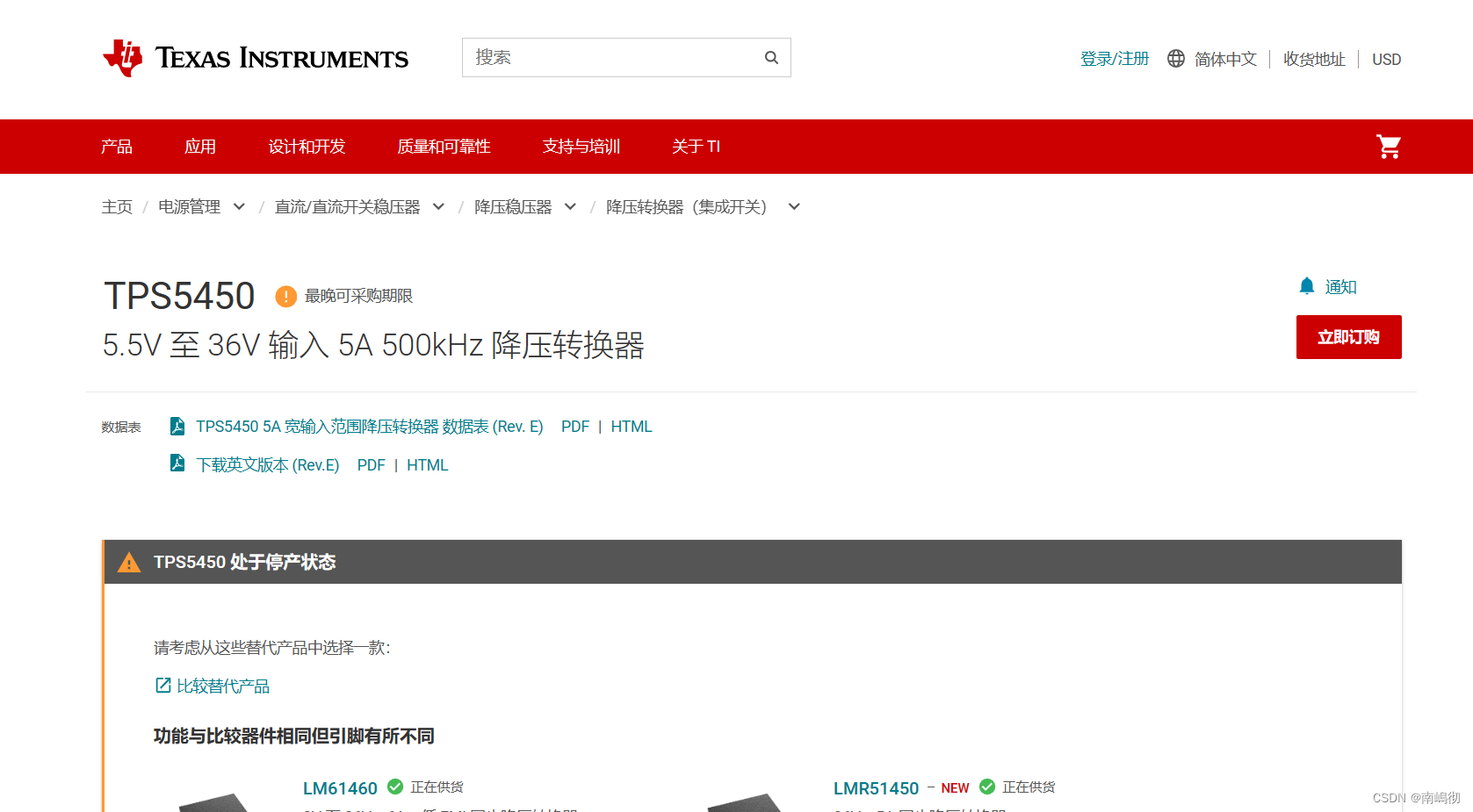

搜索器件型号 如（tps5450）点击器件的名字进入 拉到最下面

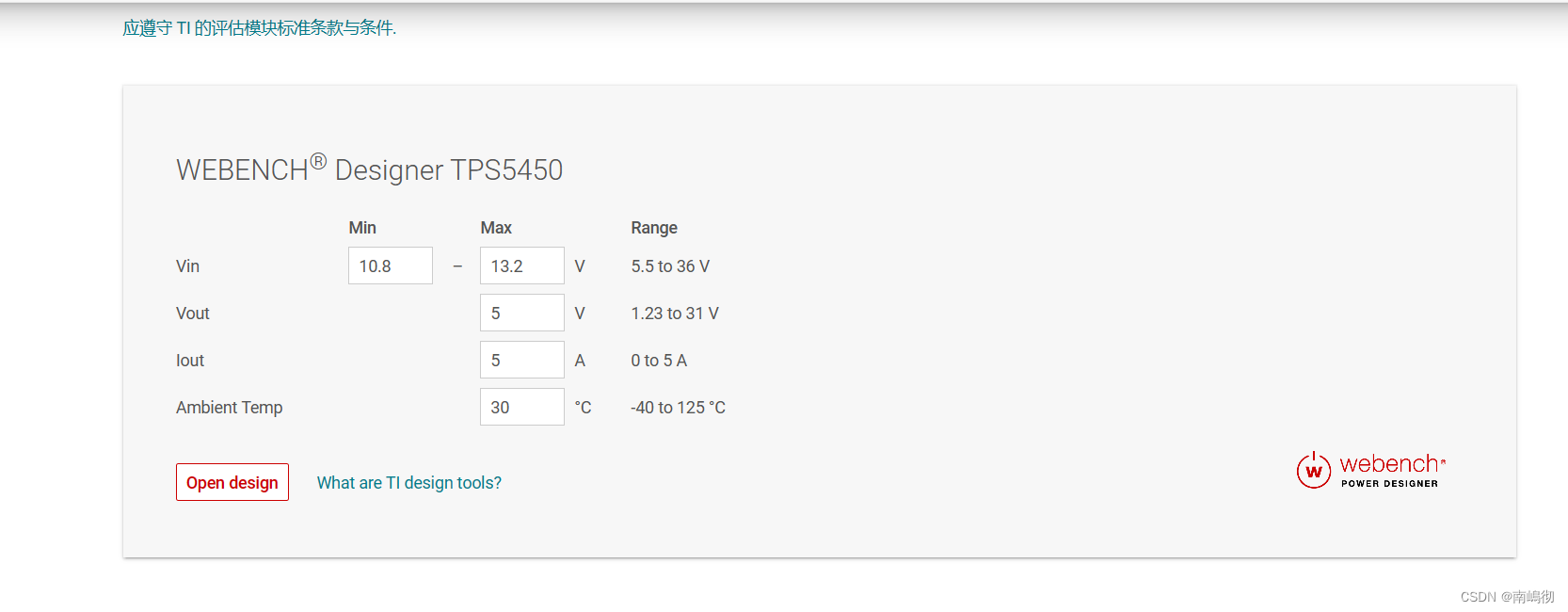

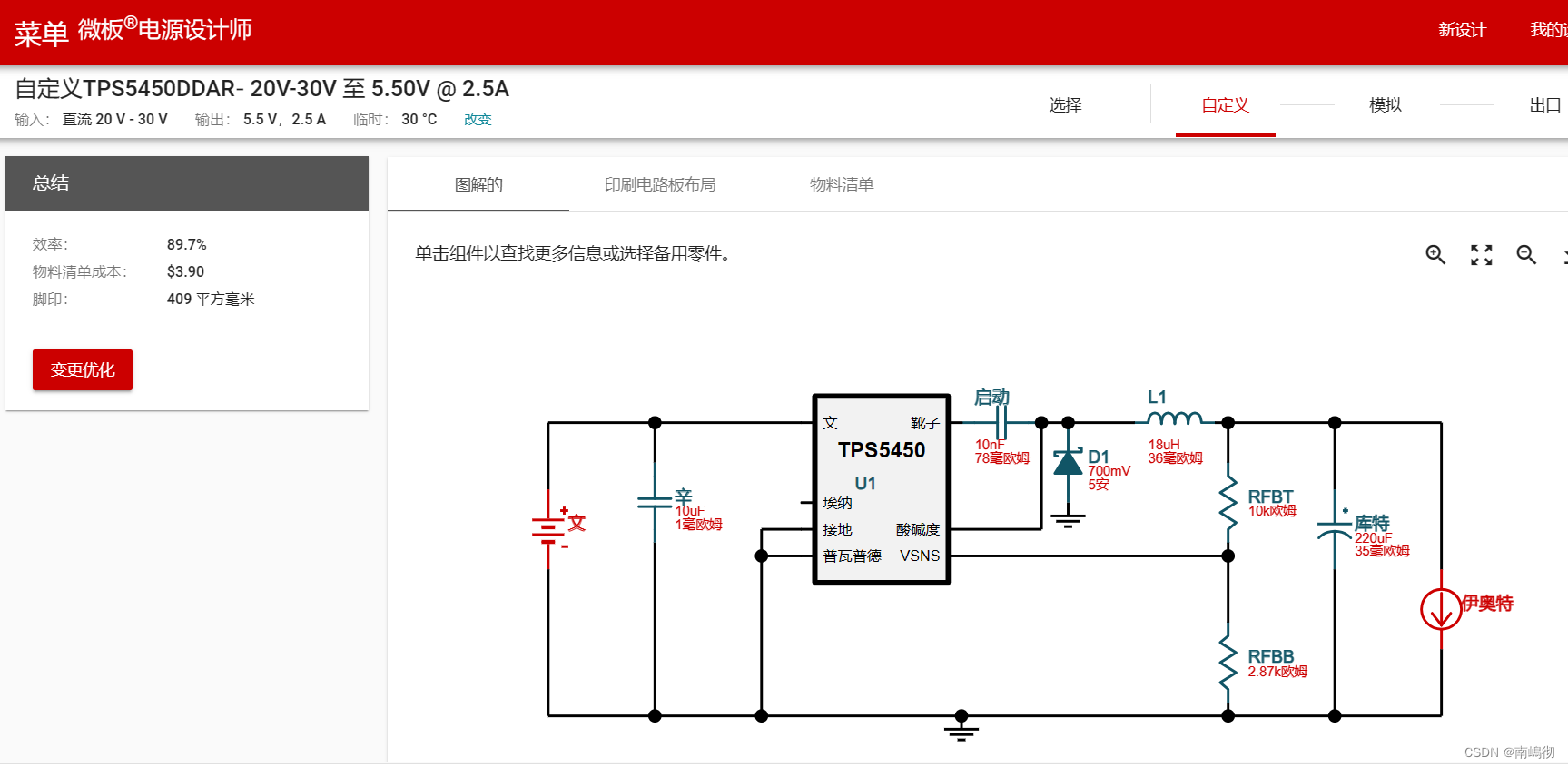

输入输出电压和输入电压等其他参数 直接生成原理图

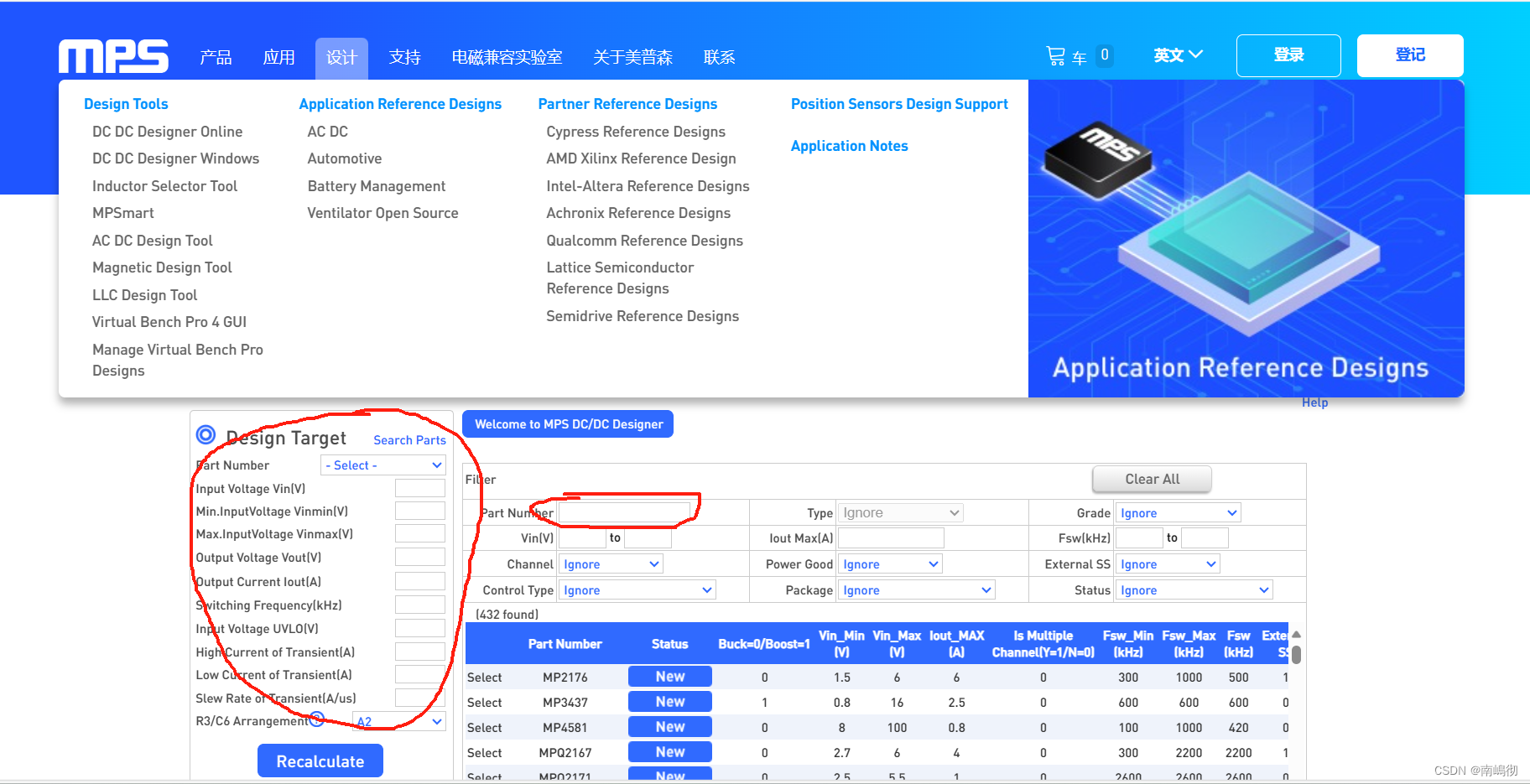

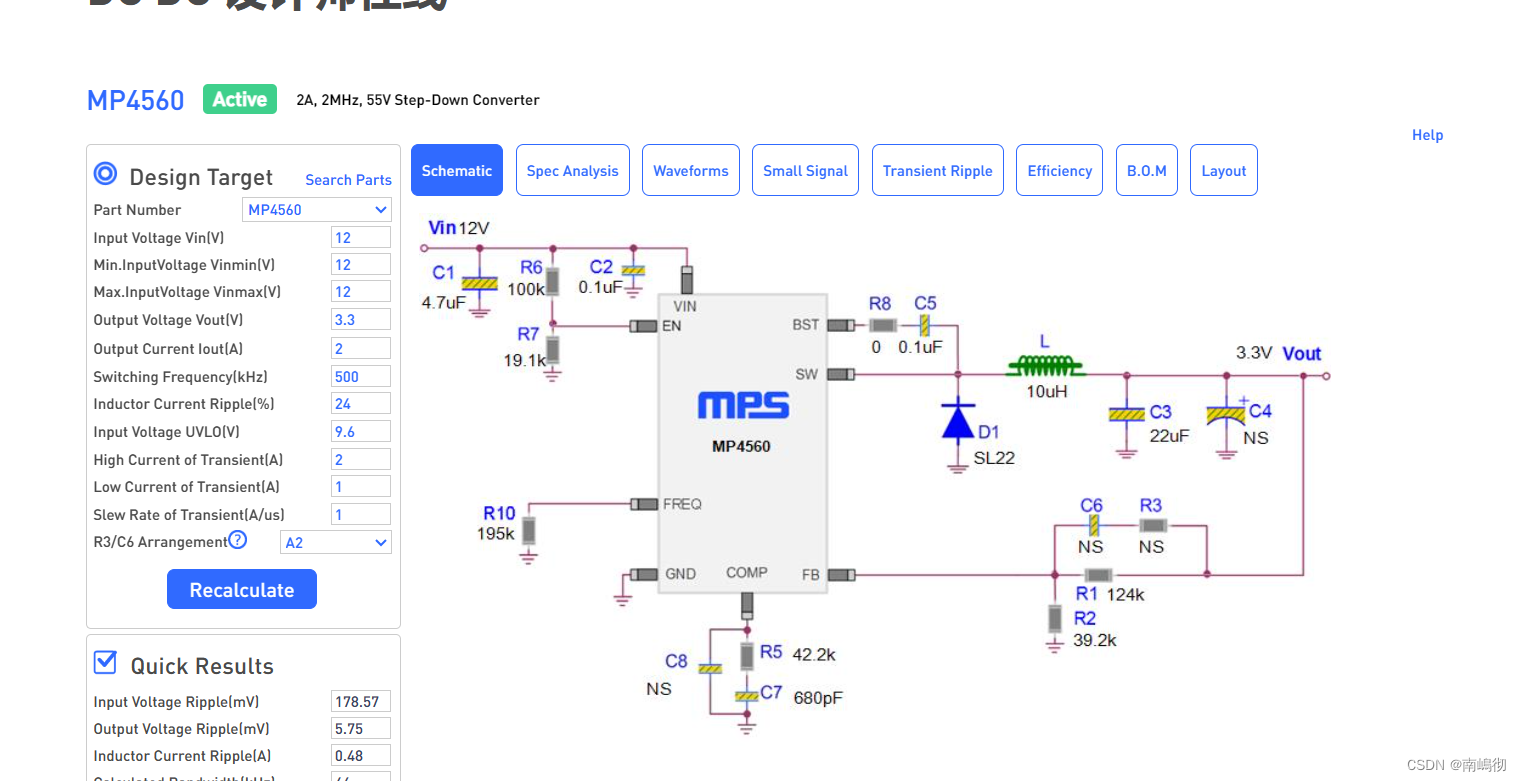

同样 mps也有设计电路的功能

右边的红框就是芯片的型号 左边就是参数的输入

纹波和EMI的基础知识
降低EMI的方法

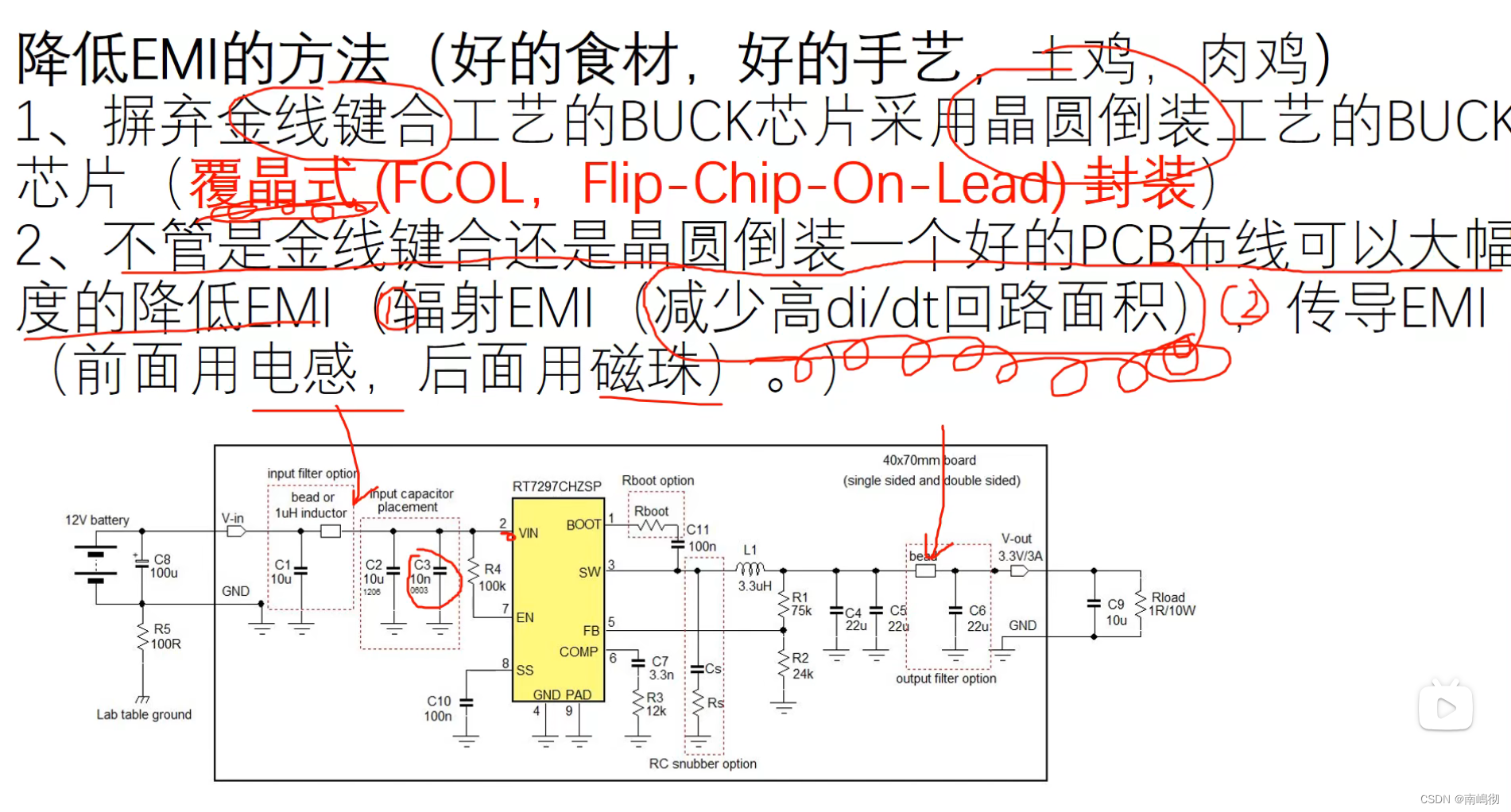

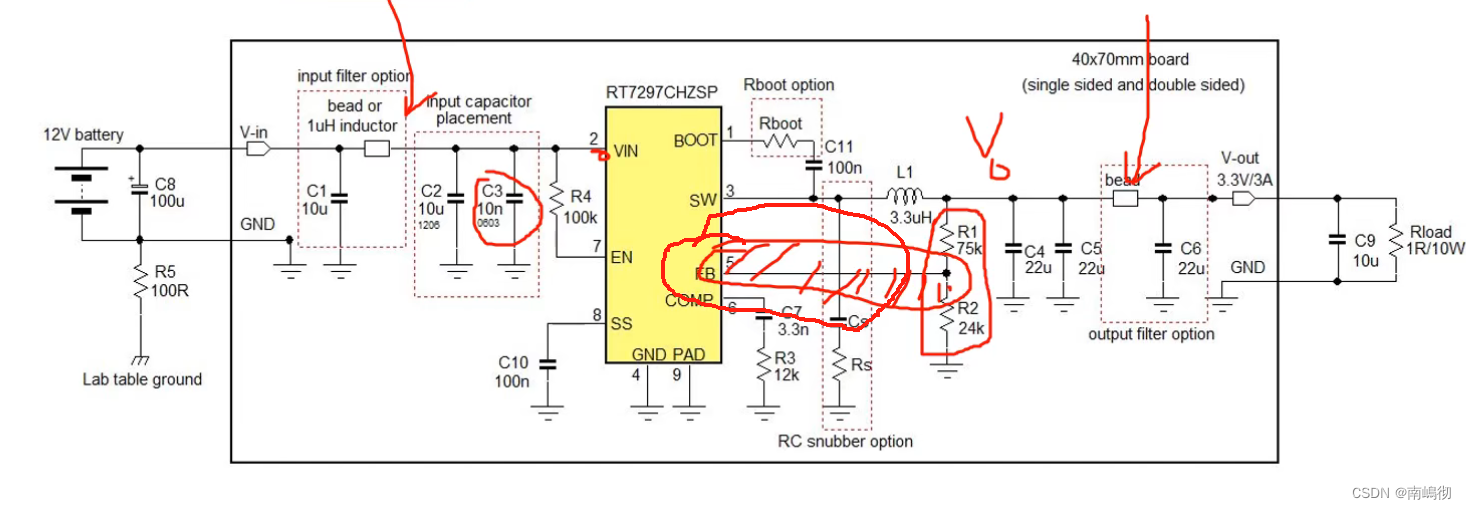

1.采用晶圆倒装 2.减少高di/dt回路面积 电路的前面用电感 后面用磁珠磁珠的介绍
.
1.芯片最好采用晶圆倒装 2.如果可以最好把输入电容和输出电容集成到芯片的内部
如果1.2条没法实现 接着用下面的原则制作电路
4. 最好不要摸到FB引脚 FB覆盖面积越小越好
SW覆盖的面积越小越好 与其他部件的距离越远越好

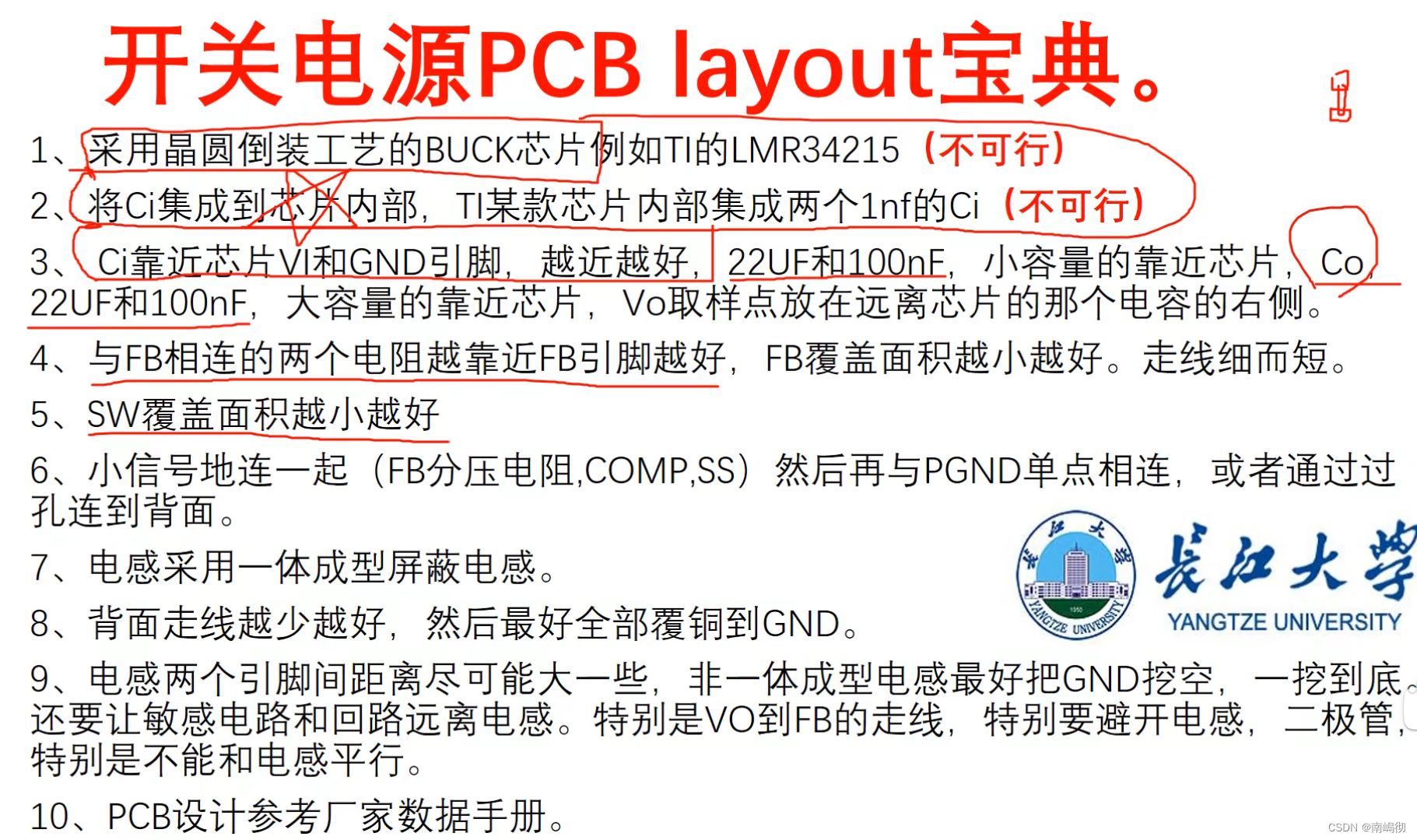

11.最好是4层板
