电源类型

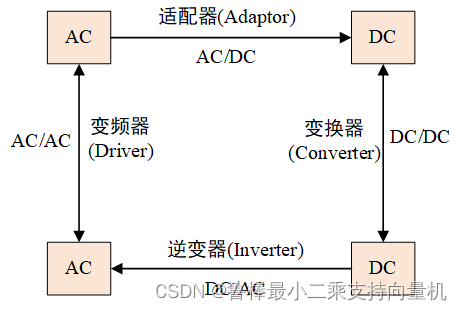

电能形式的变换如图所示：
在这里插入图片描述
电力电子技术可以实现电能形式的高效转换

电源功率调节基本方式

线性稳压电源原理

220V交流电稳压输出5V直流电包括：工频降压、全桥整流、滤波、线性稳压、滤波，如图所示：
在这里插入图片描述

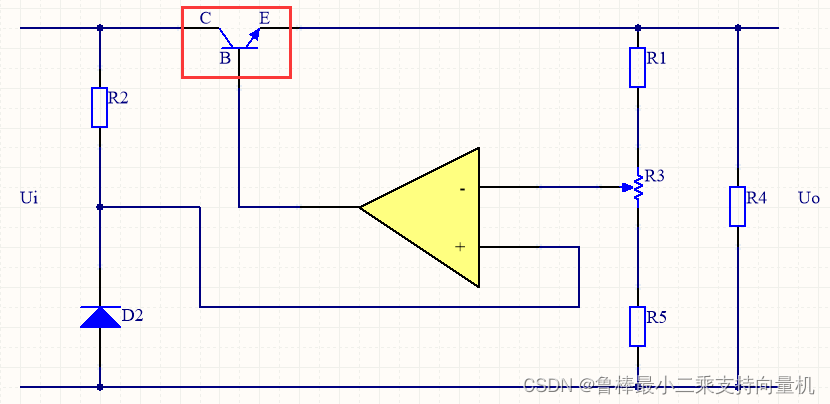

其中，线性稳压器原理是通过控制电压降Vce(消耗电能)来达成电功率的调节，如图所示：

开关稳压电源原理(脉宽调节)

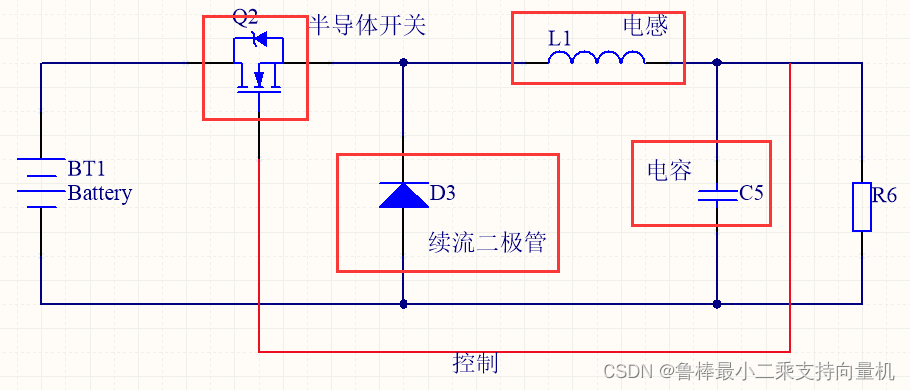

通过控制电能的输入激励间隔d实现电功率的调节，其中半导体开关是最关键的器件，电感作为磁储能元件必不可少，如图所示：
在这里插入图片描述

开关稳压电源原理(频率调节)

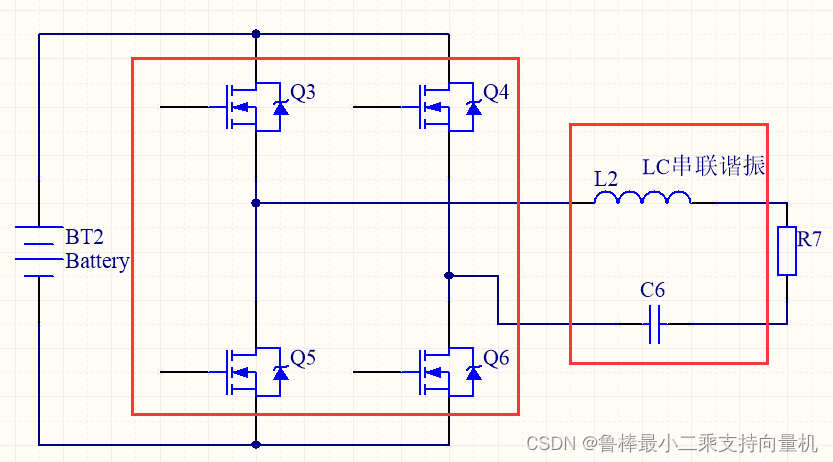

通过控制电能的变换频率f实现电功率的调节，如图所示：
在这里插入图片描述

功率：单位时间传递的能量
频率：单位时间的交变次数

基本开关变换器拓扑

Buck型降压电路

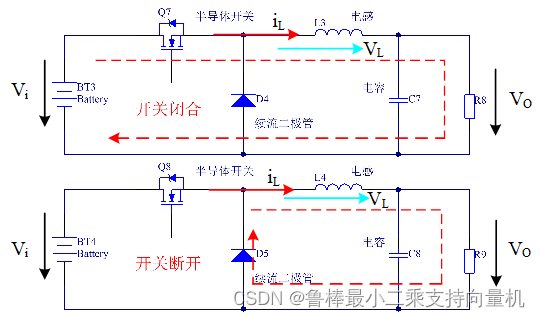

Buck型降压电路，主要元器件为半导体开关、电感、续流二极管、电容，开关管断开和闭合两种情况，如图所示：
在这里插入图片描述
Buck型降压电路计算公式如下：

ton表示开关管闭合的时间，toff表示开关管断开的时间
由于0<d<1，所以Vo<Vi，因此只能降压
开关管频率越高，ton越小，电流纹波越小
电感L越大，磁储能越多，电流纹波越小
电容C起了输出电压滤波的作用

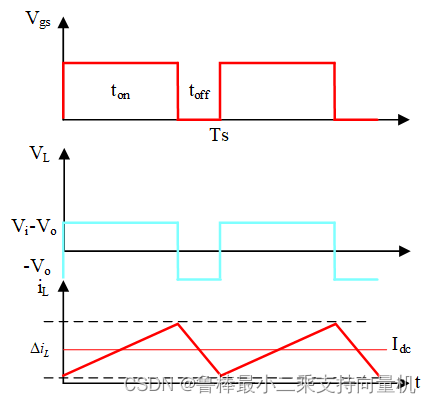

Buck型降压电路工作波形，如图所示：
在这里插入图片描述

Boost型升压电路

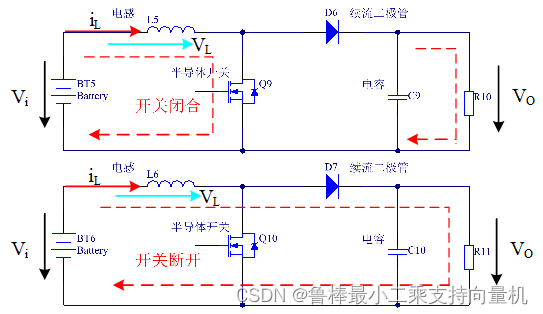

Boost型升压电路，主要元器件为半导体开关、电感、续流二极管、电容，开关管断开和闭合两种情况，如图所示：
在这里插入图片描述

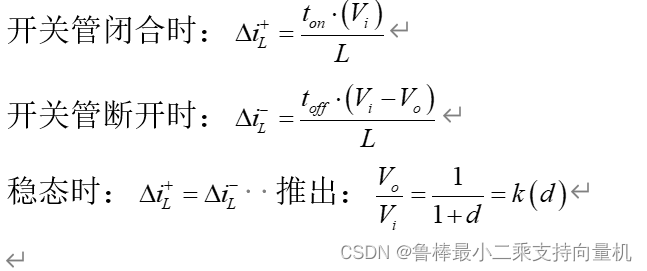

Boost型升压电路计算公式如下：

ton表示开关管闭合的时间，toff表示开关管断开的时间
开关管频率越高，ton越小，电流纹波越小
电感L越大，磁储能越多，电流纹波越小
电容C起了输出电压滤波的作用

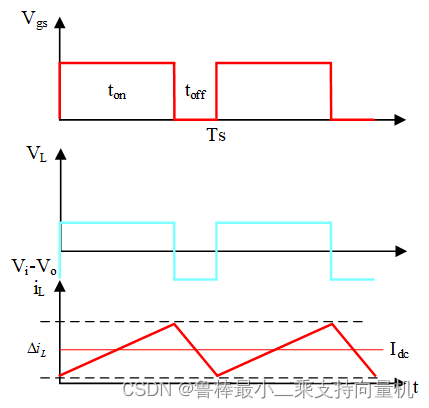

Boost型升压电路工作波形，如图所示：
在这里插入图片描述

Buck-Boost型升降压电路

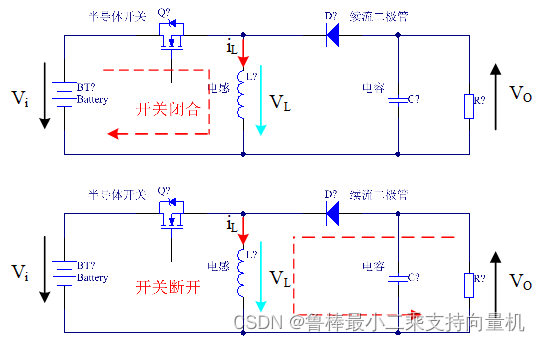

Buck-Boost型升降压电路，主要元器件为半导体开关、电感、续流二极管、电容，开关管断开和闭合两种情况，如图所示：
在这里插入图片描述

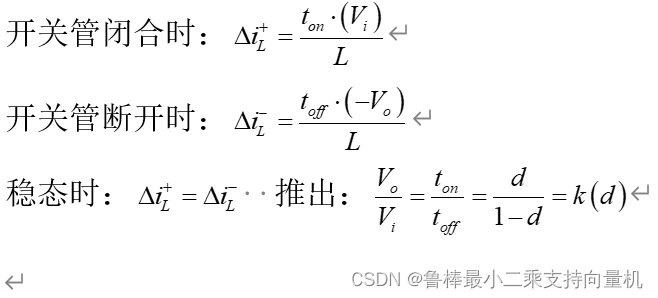

Buck-Boost型升降压电路计算公式如下：

ton表示开关管闭合的时间，toff表示开关管断开的时间
由于0<d<1，可以升压、降压
电感L越大，磁储能越多，电流纹波越小
电容C起了输出电压滤波的作用
输出电压极性相反

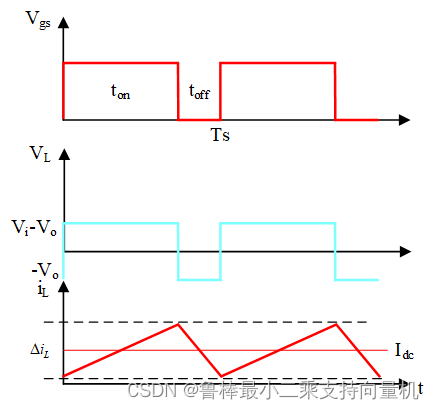

Buck-Boost型升降压电路工作波形，如图所示：
在这里插入图片描述

Cuk型升降压电路

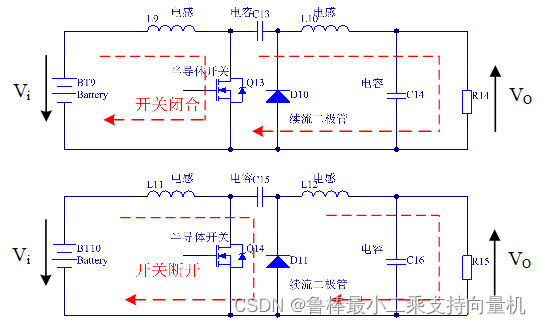

Cuk型升降压电路，主要元器件为半导体开关、电感、续流二极管、电容，开关管断开和闭合两种情况，如图所示：
在这里插入图片描述

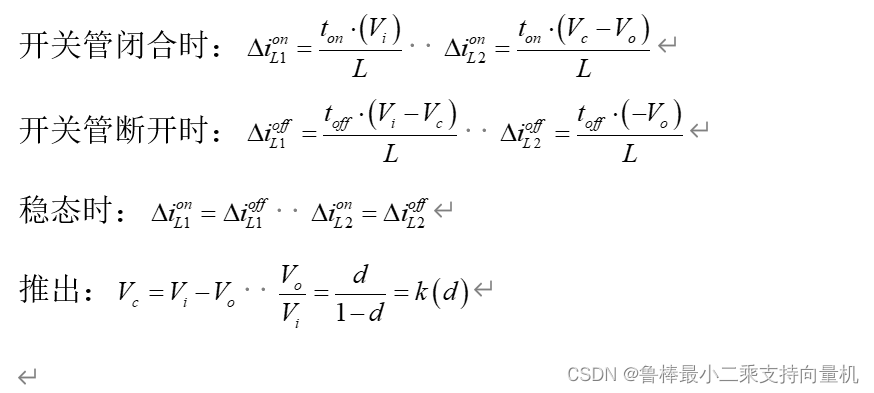

Cuk型升降压电路计算公式如下：

ton表示开关管闭合的时间，toff表示开关管断开的时间
0<d<1，可以升压、降压
电容C13为传递能量的耦合电容，处理功率
电容C14起了输出电压滤波的作用
输出电压极性相反
开关闭合时，输入、输出完全隔离

Sepic型升降压电路

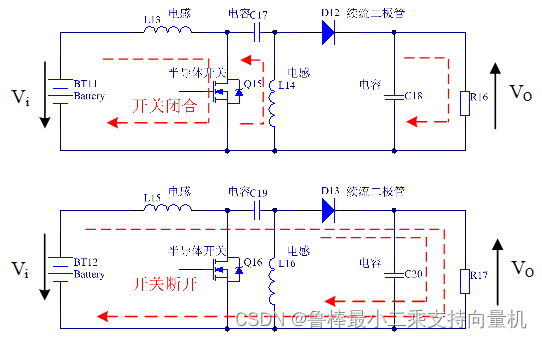

Sepic型升降压电路，主要元器件为半导体开关、电感、续流二极管、电容，开关管断开和闭合两种情况，如图所示：
在这里插入图片描述
Sepic型升降压电路计算公式如下：

ton表示开关管闭合的时间，toff表示开关管断开的时间
0<d<1，可以升压、降压
电容C17为传递能量的耦合电容，处理功率
电容C18起了输出电压滤波的作用
输出电压极性相反
开关闭合时，输入、输出完全隔离

希望本文对大家有帮助，上文若有不妥之处，欢迎指正

分享决定高度，学习拉开差距
