毕业设计 真实案例分享 基于单片机的超声波测距器设计

系列文章目录

第一题 基于单片机的超声波测距器设计
第二题 基于51单片机的自动浇花器设计
第三题 基于51单片机的红外遥控自动风扇设计
第四题 基于STM32的条形码识别器

---

提示：写完文章后，目录可以自动生成，如何生成可参考右边的帮助文档

---

0 前言

提示：这里可以添加本文要记录的大概内容：

🔥 近几年随着人工智能等新技术的不断火热，带动了嵌入式等的传统行业的进一步发展。最近带过的几届同学反馈：以往的毕设题目缺乏创新性和亮点，不能满足学校的答辩要求。为了方便毕业生们顺利、省心、高效的通过毕设，这里分享一些真实、优质的毕业设计。

今天给大家分享一个比较经典且有一定创新力的题目

🚩 基于单片机的超声波测距器设计

🥇首先对这道题目给出一个量化的评价（每项满分5⭐）：

• 难度：⭐⭐⭐
• 工作量：⭐⭐⭐
• 创新性：⭐⭐⭐

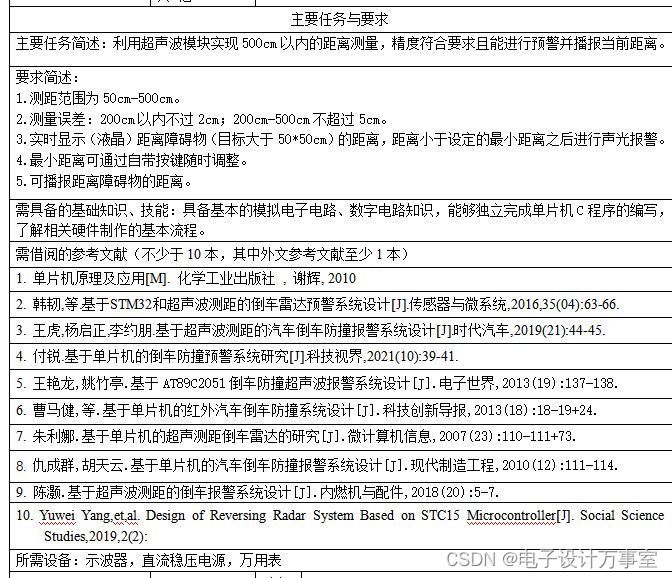

1 题目

我们分析一下题目要求，提取如下功能点：
1、使用超声波模块进行测距，测距范围 50cm~500cm，测距精度 200cm以内小于2cm，200~500cm内不超过5cm；
2、使用液晶屏显示距离，小于设定的最小距离后声光报警；
3、最小距离可使用按键调整；
4、可播报距离。

2 方案设计

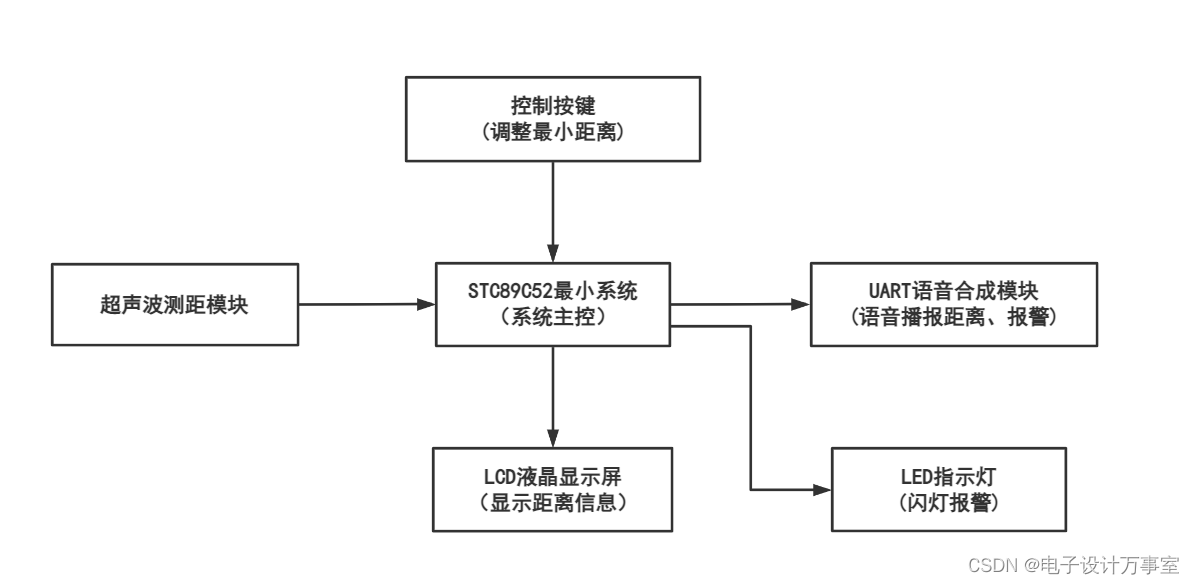

2.1 方案框图

分析题目功能点，结合以往的开发经验，初步构思整体方案，形成整体方案框图

2.2 器件选型

根据市售器件，进一步确定所用器件的具体型号：
主控：8051内核的STC89C52单片机，外部晶振暂定11.0592Mhz；
超声波测距模块：KS-103，通过 SCL、SDA 信号线与主控通信；
控制按键：通过I/O口与主控通信；
显示屏：LCD1602液晶显示模块，通过并行协议与主控通信；
UART语音合成模块：CN-TTS 中文串口语音合成模块，通过串口与主控通信；
LED指示灯：通过I/O口与主控通信。

2.3 小结-设计要点、难点解析

1、超声波传感器的采样速度与精度；
2、距离数据的滤波处理；
3、系统主体逻辑，按键检测、近距离报警的逻辑。

3 硬件设计

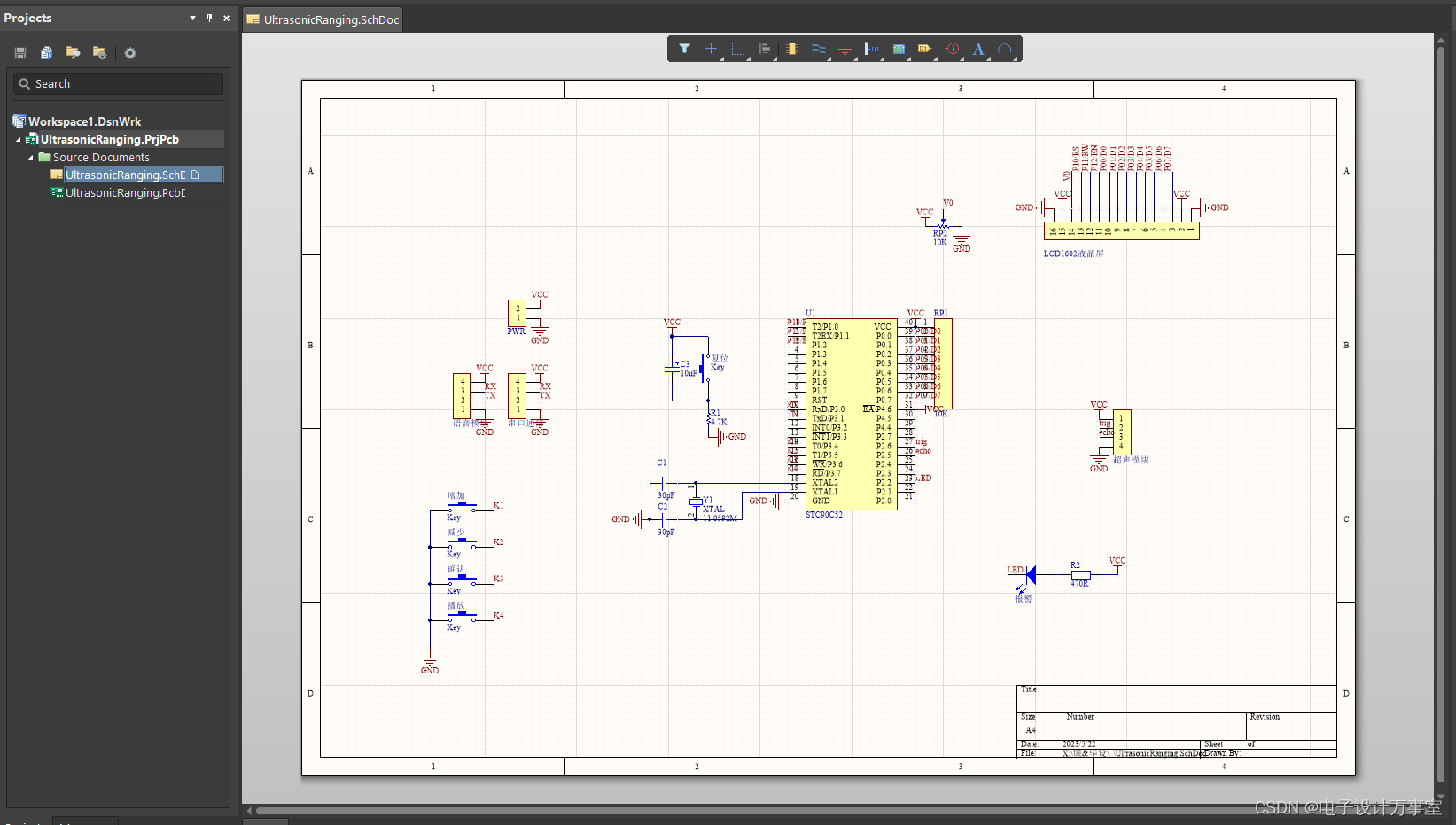

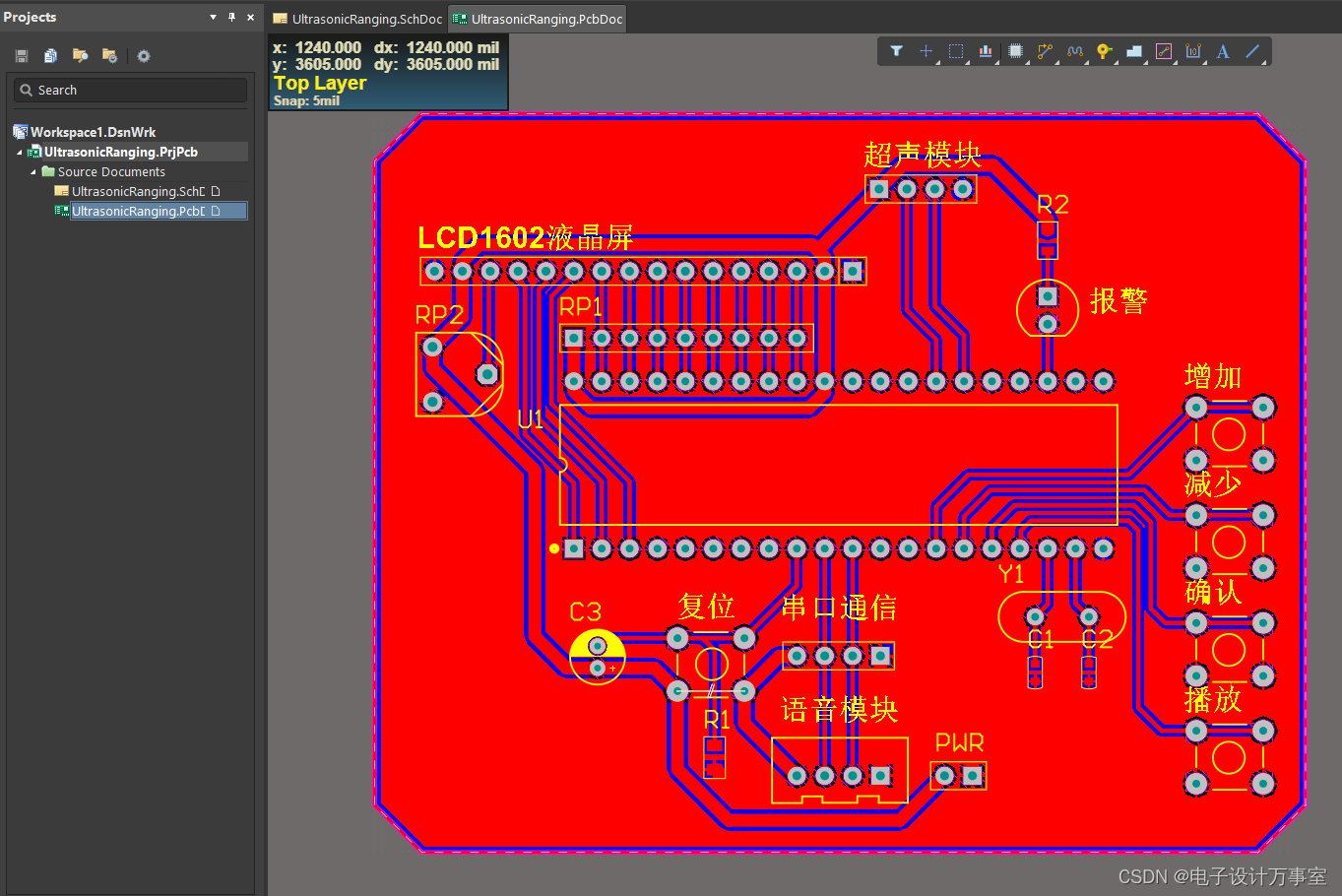

使用 Altium Designer 软件（版本不限）进行硬件原理图和PCB绘制

4 软件设计

使用 Keil-C51建立工程

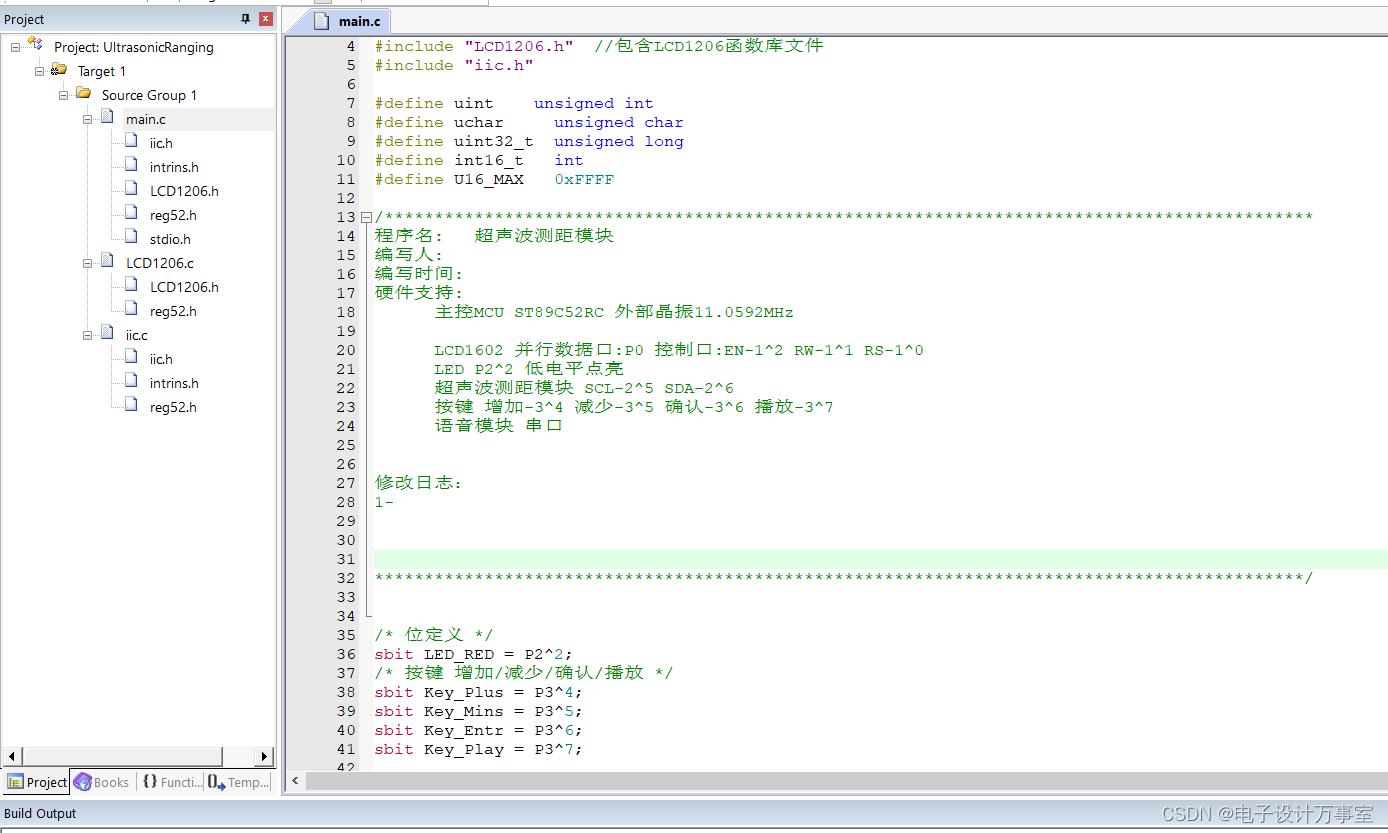

工程文件树一览

部分源码展示：

/* 主函数 */
void main()
{
	/* 变量声明 */
	uchar i;
	uchar code current[] = {"Current:"};
	uchar code cm[] = {"CM"};
	uchar code thrshld[] = {"Thrshld:"};

	/* 初始化 */
	LED_RED = 1;			// 关闭指示灯
	LCDInit(); 				// 初始化LCD
	UART_init();			// 初始化串口

	DisplayListChar(0,  0, thrshld);	// 第一行显示信息
	DisplayListChar(0,  1, current);	// 第二行显示信息
	DisplayListChar(14, 0, cm);			// 第一行显示单位
	DisplayListChar(14, 1, cm);
	DisplayOneChar(12,  0, '.');
	DisplayOneChar(12,  1, '.');

	/* 循环 */
	while (1)
	{
		for(i=0;i<30;i++)
		{
			key_process();

			distance = detect(0xe8,0xb0);

			key_process();

			LCD_refresh(1 , distance);
			LCD_refresh(0 , thrs_distance);

			key_process();
		}


	}
}

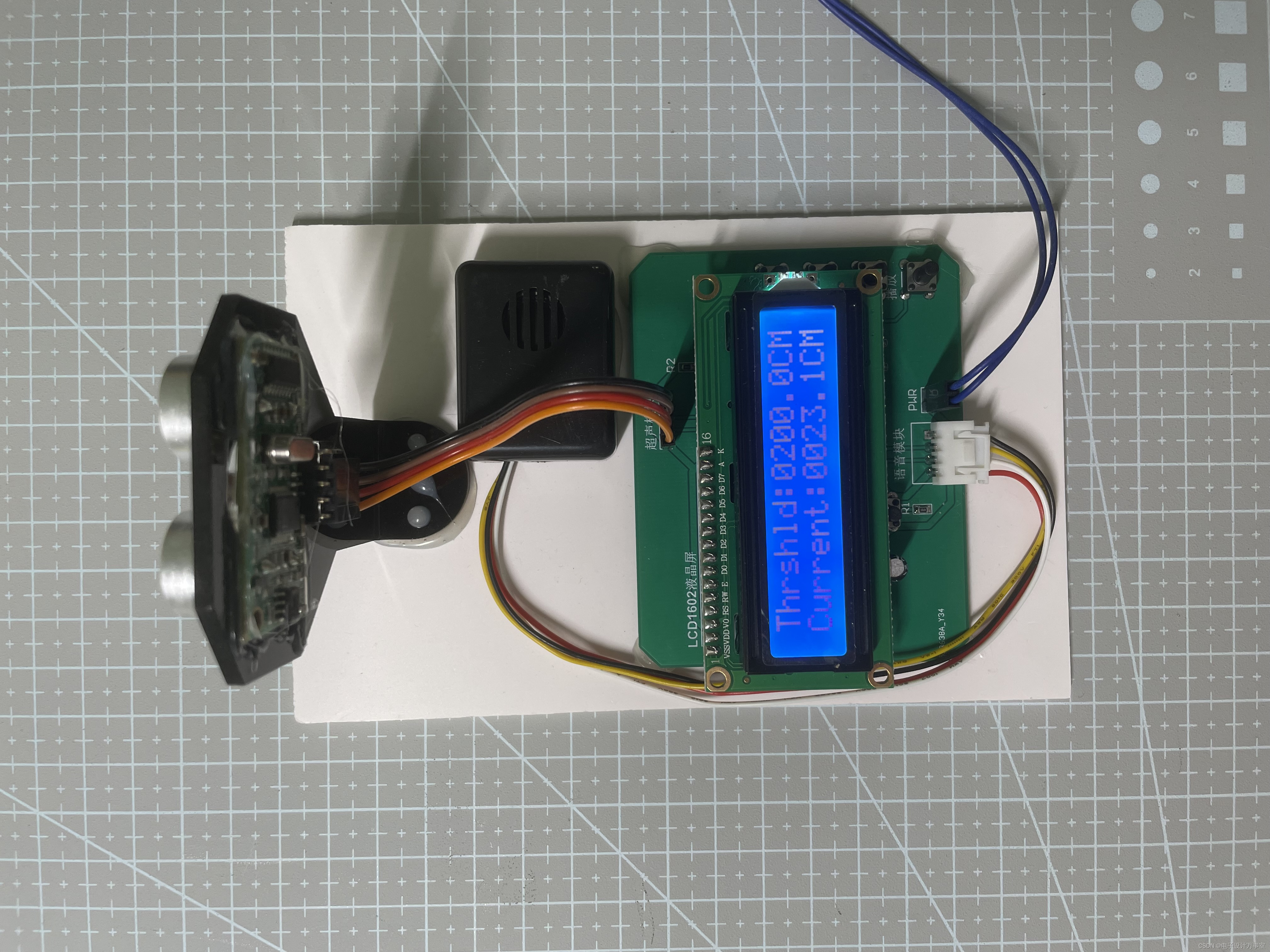

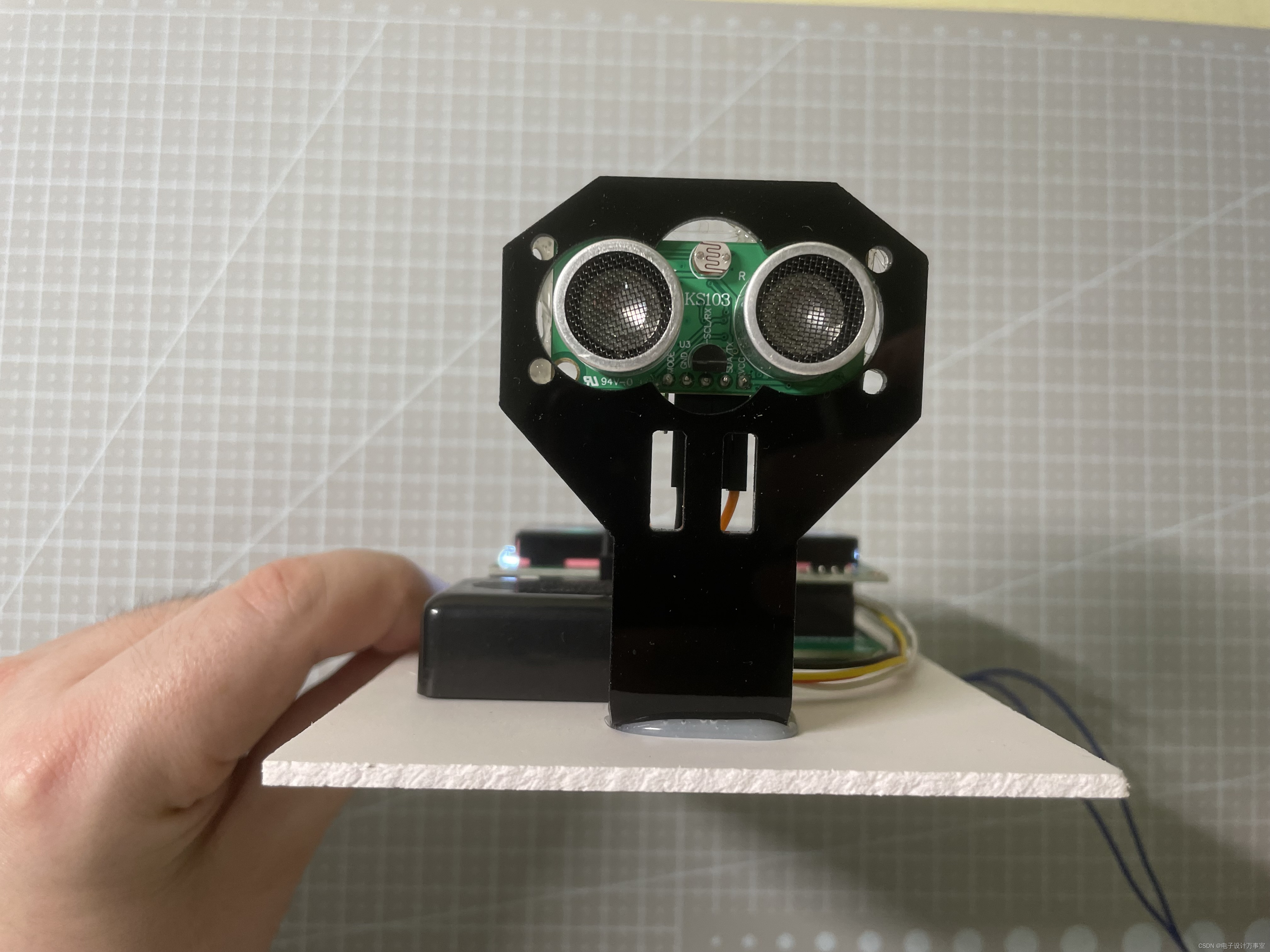

5 实现效果

6 PCB工程及源代码

想获取工程文件及源码、相关问题、其他毕设题目解答，欢迎私信。
或关注微信公众号“电子设计万事屋”
