H264/AVC-宏块类型

基本概念

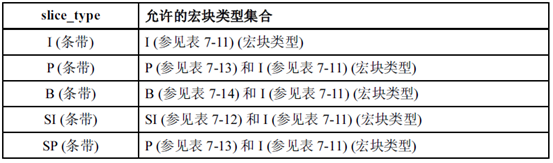

H264中常见的几种宏块有I、P、B宏块，宏块类型由宏块头中的mb_type确定。其中I slice中只允许存在I宏块，P slice允许存在P宏块和I宏块，B slice允许存在I宏块和B宏块。

为节省编码码流，mb_type包含了多个信息，比如该宏块的划分方式，子块预测方式，cbp等。

1.1 宏块划分方式

• I宏块支持16x16、4个8x8块、16个4x4块划分方式；
• P宏块支持16x16、2个16x8块、2个8x16块、4个8x8块（8x8块还需要再次划分）
• B宏块支持16x16、2个16x8块、2个8x16块、4个8x8块（8x8块还需要再次划分）

1.2 CodedBlockPatternLuma

CodedBlockPatternLuma是4bit数据，宏块中16x16亮度块分为4个8x8大小的块，每一个bit对应一个8x8亮度块，表示该8x8亮度块残差系数是否编码。

• 如果宏块预测模式为Intra_16x16，该宏块16x16亮度块划分为16个4x4块分别DCT变换后，16个块的DCT系数组成一个4x4亮度DC块，再进行hadamard变换，因此对于Intra_16x16宏块DC系数是单独编码，不受CodedBlockPatternLuma影响。
  如果对应bit为0，表示该8x8块AC系数全为0；
  如果不等于0，表示该8x8块至少有一个AC系数不为0，对码流进行熵解码得到对应系数；


• 如果宏块预测模式不是Intra_16x16，
  如果对应bit为0，表示该8x8块系数全为0；
  如果不等于0，表示该8x8块至少有一个系数不为0，对码流进行熵解码得到对应系数；

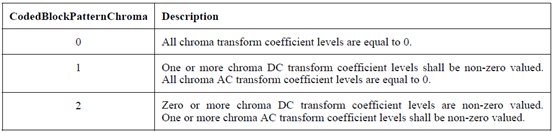

1.3 CodedBlockPatternChroma

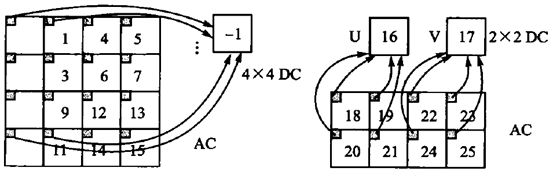

所有预测模式宏块中8x8色度块都会划分为4个4x4块，分别DCT变换后，将4个DC系数进行hadamard变换

CodedBlockPatternChroma表示该宏块色度块DCT系数是否编码。

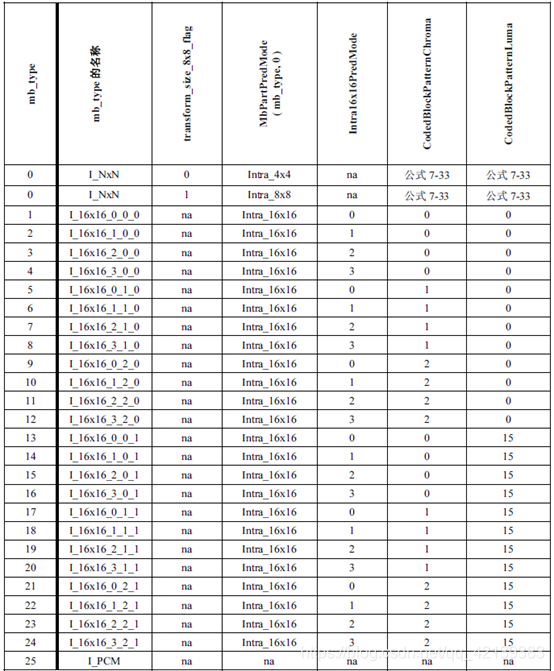

2. I slice中mb_type对应的宏块类型

下表中transform_size_8x8_flag表示该宏块是否使用8x8大小的DCT变换，MbPartPredMode(mb_type, 0)表示宏块中第一个划分块的预测方式，Intra16x16PredMode表示帧内16x16块大小预测方式（一共4中预测方式）。

• mb_type为0，如果transform_size_8x8_flag=0，宏块划分为16个4x4块；如果transform_size_8x8_flag=1，宏块划分为4个8x8块；
• Mb_type为25，表示使用I_PCM编码方式
• mb_type在1-24之间，则表示宏块按照16x16大小编码，不再划分子块，并且可以根据mb_type的值确定16x16块预测方式Intra16x16PredMode（4种方式）和cbp；

3. P slice中mb_type对应的宏块类型

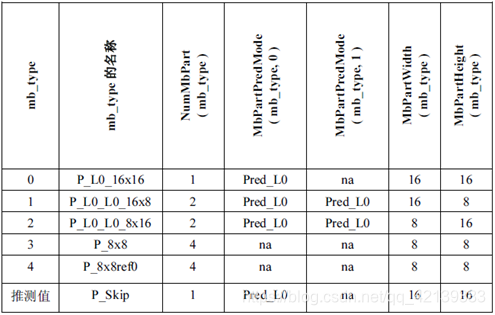

P slice中的宏块可以是P宏块也可以是I宏块，其中mb_type值为0-4表示P宏块，可参考下表，mb_type值为5-30表示I宏块，参考I宏块表，序号为mb_type的值减5.

• mb_type=0表示，该宏块不再划分子块，以16x16大小做前向预测；
• mb_type=1表示，该宏块划分为2个16x8块；
• mb_type=2表示，该宏块划分为2个8x16块；
• mb_type=3表示，该宏块划分为4个8x8块（其中每个8x8块还可以继续划分子块，由sub_mb_pred中的sub_mb_type语法确定）；
• mb_type=4表示，该宏块划分方式与P_8x8一样，唯一的区别在于没有编码参考帧索引ref_idx0，需要根据相邻宏块预测得到；
• P_Skip宏块表示该宏块没有编码任何数据，残差全为0，并且参考帧索引ref_idx0和mv信息都可以从相邻宏块预测得到。可以根据slice data中的mb_skip_run/mb_skip_flag确定该宏块为skip宏块。
• mb_type=5-30表示该宏块为I宏块

需要注意的一点是：在JM代码中P slice中的I宏块值与标准文档有些出入，mbmode比mb_type值大1.

static void interpret_mb_mode_P(Macroblock *currMB)
{
  static const short ICBPTAB[6] = {0,16,32,15,31,47};
  short  mbmode = currMB->mb_type;

  if(mbmode < 4)
  {
    currMB->mb_type = mbmode;
    memset(currMB->b8mode, mbmode, 4 * sizeof(char));
    memset(currMB->b8pdir, 0, 4 * sizeof(char));
  }
  else if((mbmode == 4 || mbmode == 5))
  {
    currMB->mb_type = P8x8;
    currMB->p_Slice->allrefzero = (mbmode == 5);
  }
  else if(mbmode == 6)
  {
    currMB->is_intra_block = TRUE;
    currMB->mb_type = I4MB;
    memset(currMB->b8mode, IBLOCK, 4 * sizeof(char));
    memset(currMB->b8pdir,     -1, 4 * sizeof(char));
  }
  else if(mbmode == 31)
  {
    currMB->is_intra_block = TRUE;
    currMB->mb_type = IPCM;
    currMB->cbp = -1;
    currMB->i16mode = 0;

    memset(currMB->b8mode, 0, 4 * sizeof(char));
    memset(currMB->b8pdir,-1, 4 * sizeof(char));
  }
  else
  {
    currMB->is_intra_block = TRUE;
    currMB->mb_type = I16MB;
    currMB->cbp = ICBPTAB[((mbmode-7))>>2];
    currMB->i16mode = ((mbmode-7)) & 0x03;
    memset(currMB->b8mode, 0, 4 * sizeof(char));
    memset(currMB->b8pdir,-1, 4 * sizeof(char));
  }
}

3.1 P_8x8子宏块类型

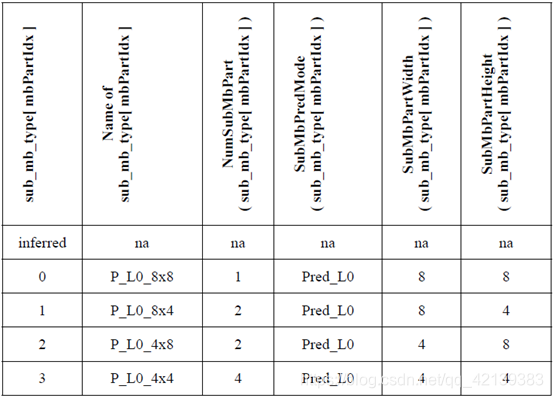

对于每个P_8x8块还可以继续划分为sub-block，划分方式由sub_mb_type决定。如下表所示，
1）sub_mb_type=0，表示划分为1个8x8块
2）sub_mb_type=1，表示划分为2个8x4块
3）sub_mb_type=2，表示划分为2个4x8块
4）sub_mb_type=3，表示划分为4个4x4块

4. B slice中mb_type对应的宏块类型

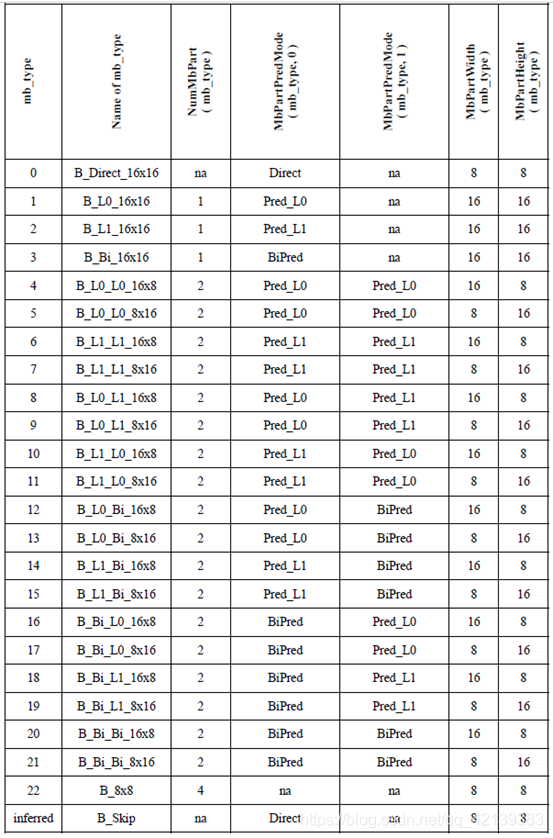

B slice中可以存在I宏块和B宏块，其中mb_type值为0-22表示B 宏块，如下表所示；mb_type值为23-48表示I宏块

• mb_type为0表示该宏块使用direct预测模式，该宏块只编码残差信息，不编码参考帧索引和mv信息，这些可以通过direct预测方式得到；
• mb_type为1-3表示该宏块划分方式为16x16，帧间预测方式分别对应前向、后向、双向预测；
• mb_type为4-21表示该宏块划分方式和预测方式的各种组合，划分方式有16x8或8x16，两个MxN划分块预测方式可能为前向、后向、双向预测。
• mb_type为22表示该宏块划分为4个8x8块（8x8块还可继续往下划分）；
• B_Skip表示该宏块没有编码任何数据，残差全为0，并且参考帧索引ref_idx0和mv信息都可以通过direct方式预测得到。可以根据slice data中的mb_skip_run/mb_skip_flag确定该宏块为skip宏块。

4.1 B_8x8子宏块划分方式

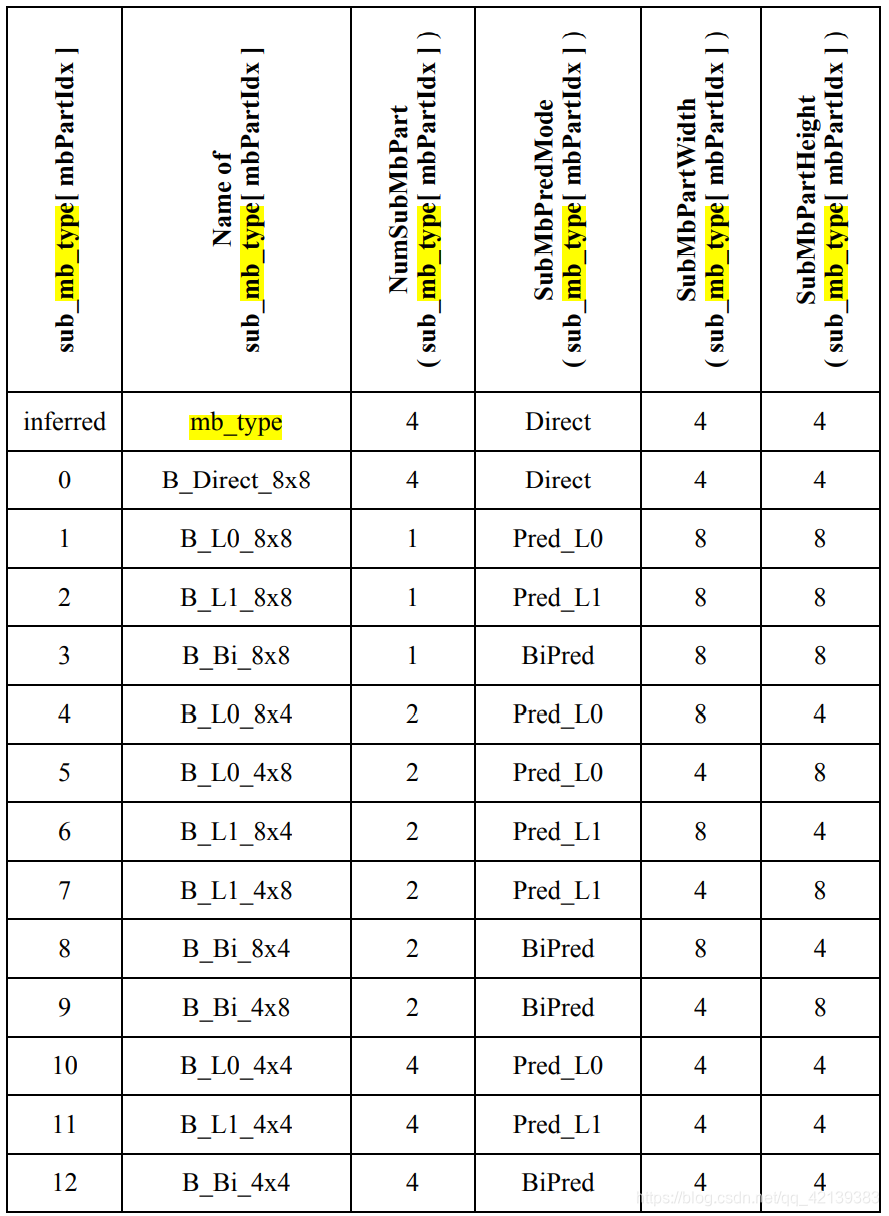

对于每个B_8x8块还可以继续划分为sub-block，划分方式由sub_mb_type决定。如下表所示，
1）sub_mb_type=0-3，表示划分为1个8x8块,分别使用direct、前向、后向、双向方式预测
2）sub_mb_type=4-9，表示划分方式为4x8或8x4，预测方式可以为前向、后向、双向
3）sub_mb_type=10-12，表示划分为4个4x4块，预测方式分别为前向、后向、双向
