第6节 安路FPGA LED呼吸灯——代码讲解、板上验证

一、TD软件新建工程

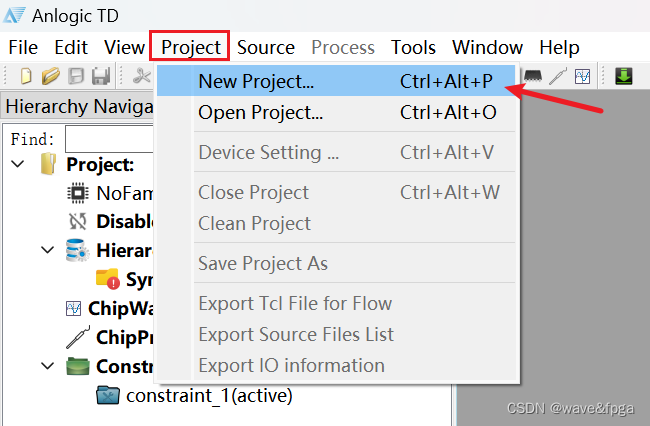

打开TD软件，点击project->New Project

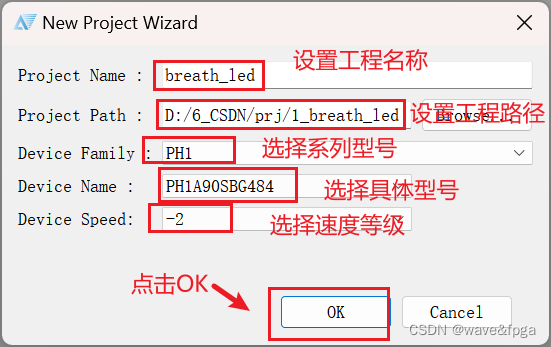

在弹出的对话框中，设置工程名称，路径，器件系列，器件具体名称和速度等级，如下图所示：

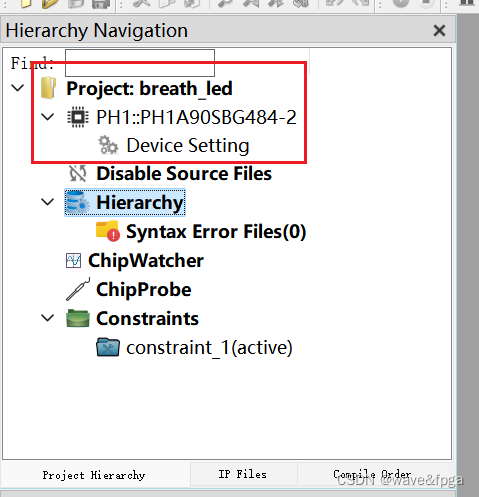

点击OK之后，在工程导航窗口可以看到具体的工程名称和器件型号：

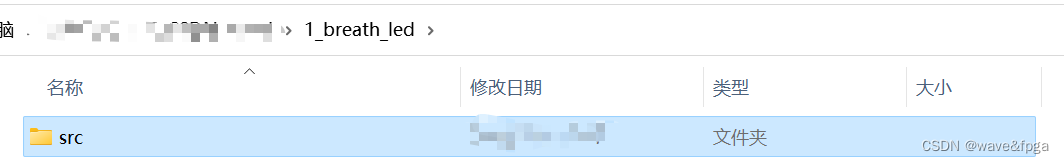

在工程路径下新建文件夹src：

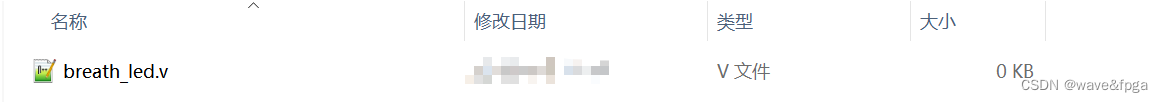

在src文件夹下，新建breath_led.v文件：

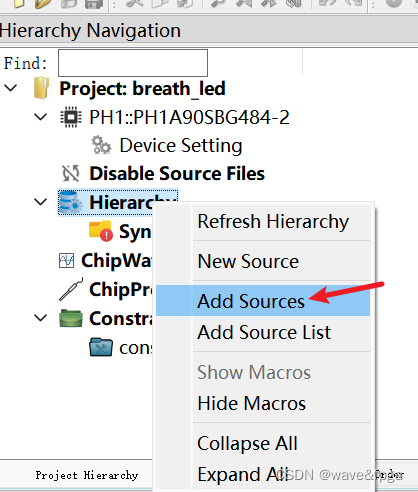

在工程导航窗口Hierarchy选项鼠标右键，点击添加源文件选项：

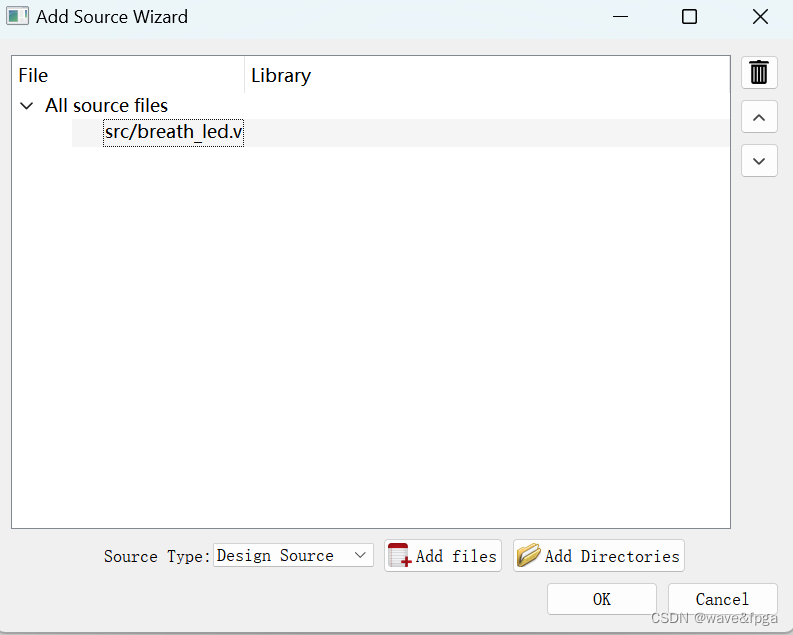

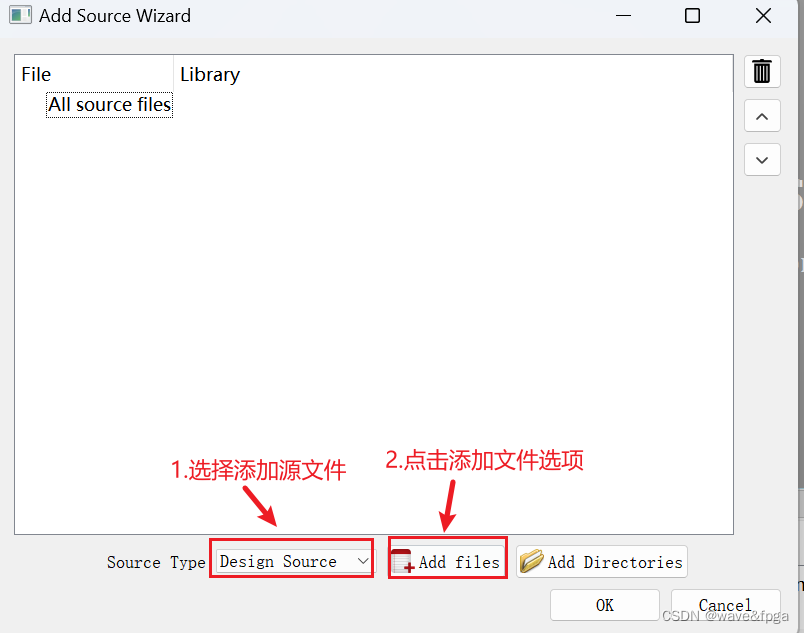

添加创建的breath_led.v文件，添加完成之后，点击OK按钮。

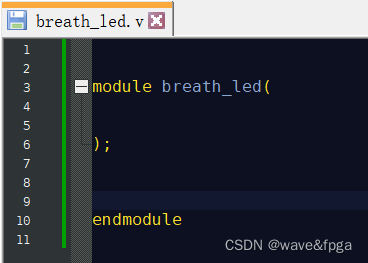

输入如下代码：

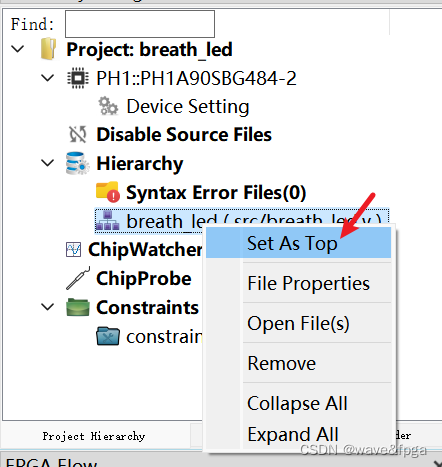

在工程导航窗口可以看到breath_led.v的文件名，这里点击该文件，设置文件为工程顶层：

二、呼吸灯代码讲解

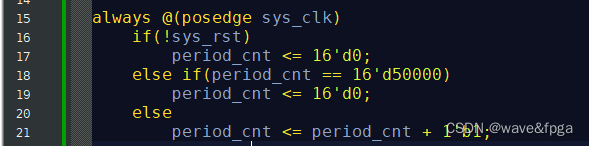

        LED以16'd50000个系统时钟周期调节一次LED电平的占空比，通过period_cnt计数器来进行累加计数，累加到16'd50000值，计数器归零从新开始计数。

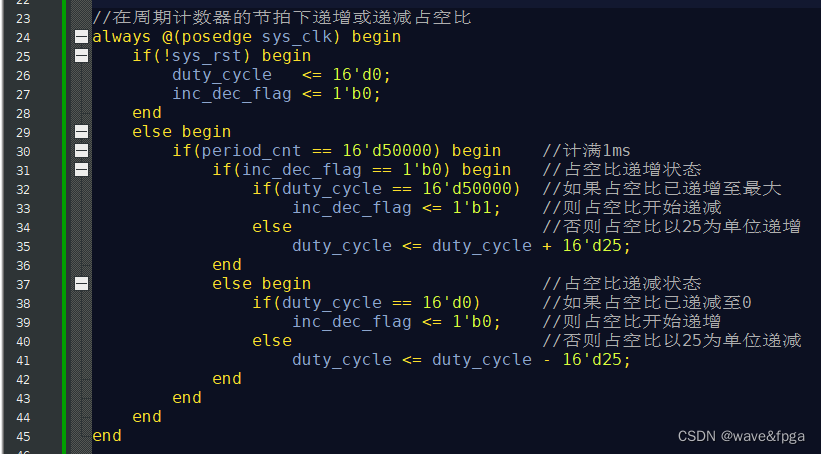

         当周期计数器达到16'd50000，判断递增递减标志位，如果标志位为0进行递增调整占空比，如果标志位为1进行递减调整占空比：

        组合逻辑判断周期计数器和占空比值的大小，作为led的输出结果。

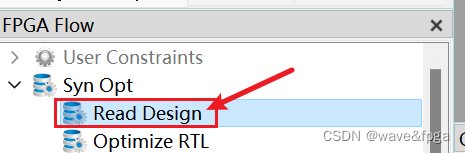

双击 read design 进行编译

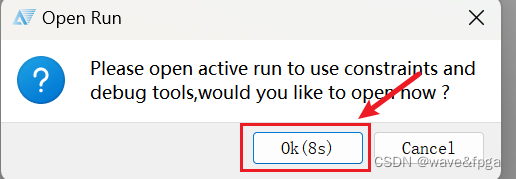

运行无问题，弹出下图所示对话框，点击OK按钮。

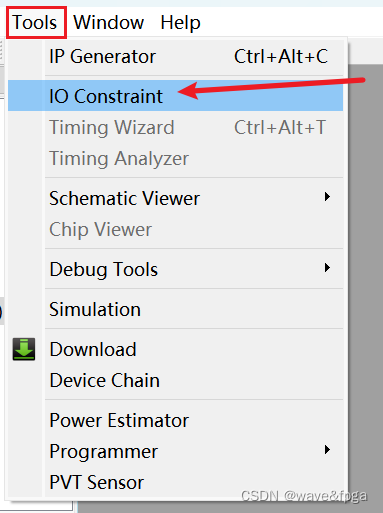

点击在tools-> IO Constraint 选项进行IO约束

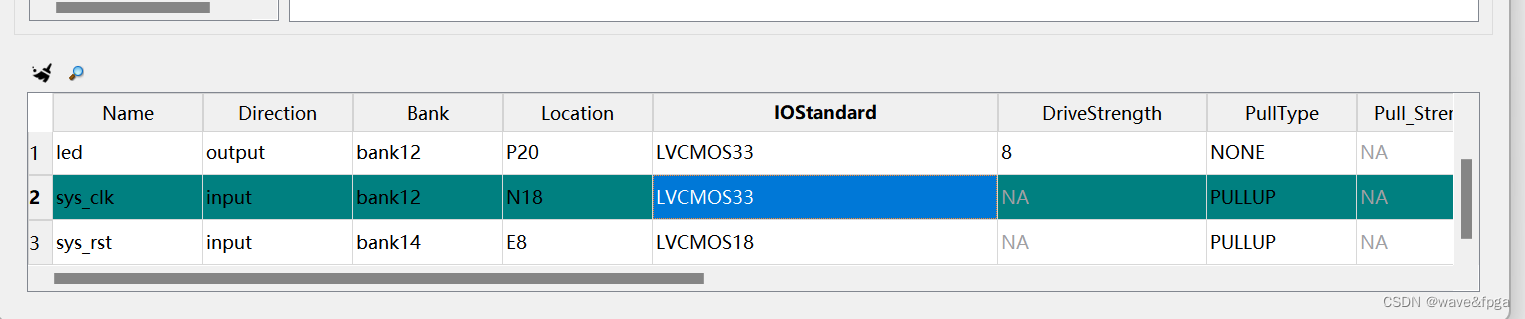

这里根据我的硬件原理图，分配引脚如下所示，读者可以根据自己的硬件情况自行分配即可。

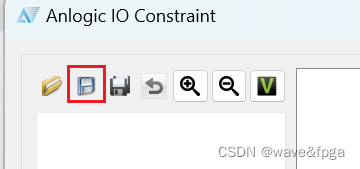

点击保存

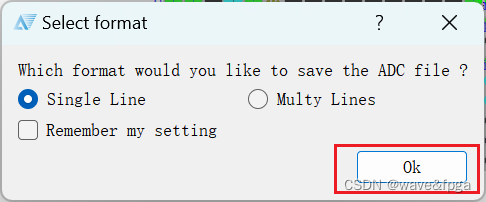

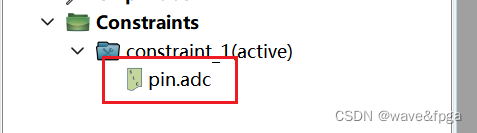

点击OK，选择好文件的保存位置，然后给文件命名并添加到工程中。

三、板上验证

 点击run，进行全编译生成bit流文件：

点击Download选项下载bit文件：

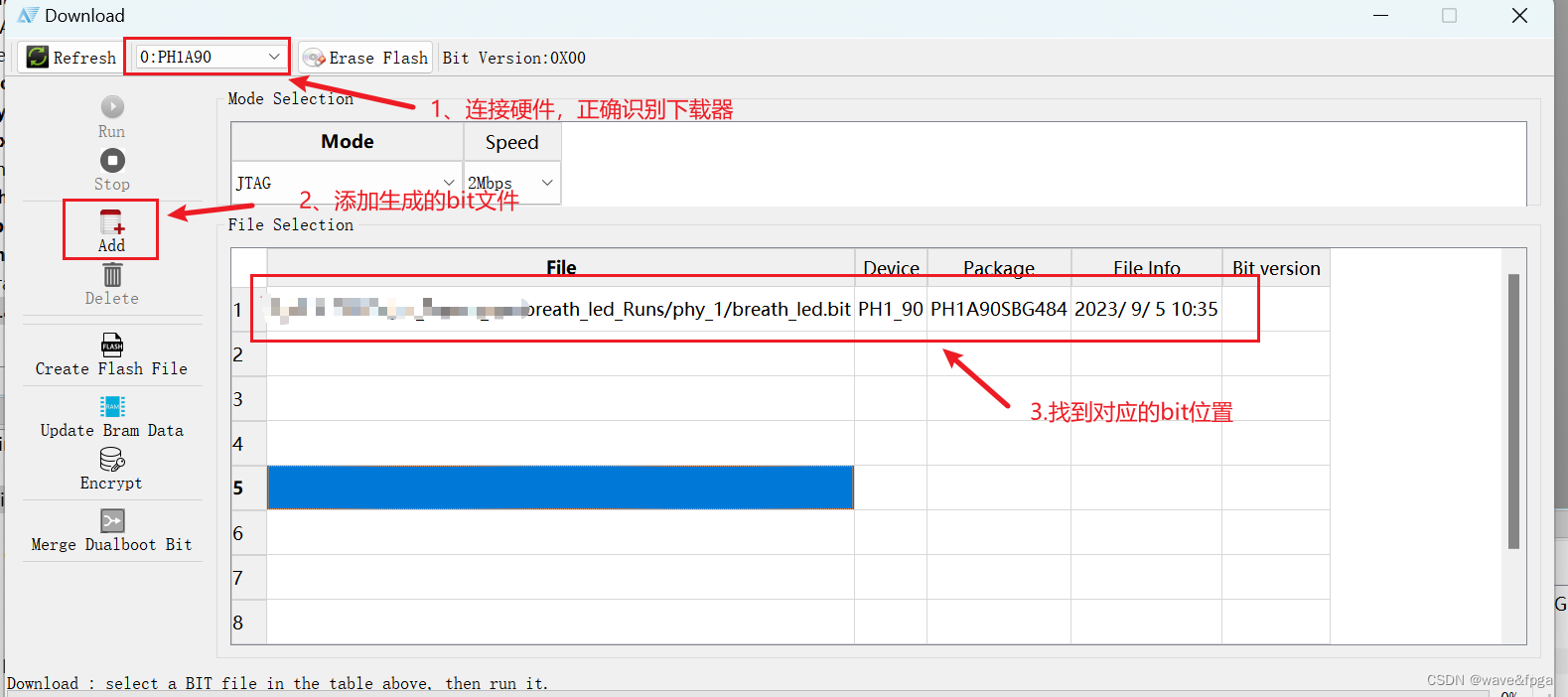

添加bit文件并下载bit文件，如下图所示：

上板验证视频在附件中，感兴趣可以观看，LED呈现呼吸效果。

实验工程在以下百度云链接，可以自行下载：

链接：https://pan.baidu.com/s/1h6Y5gBwiYSlGd-lJKna18g
提取码：4s51

四、总结

         本小节重点讲述了TD软件新建工程的方法，呼吸灯代码控制的原理，和下载bit文件的方法并上板验证。下一节主要讲述国产安路FPGA工程仿真的方法。
