实体-关系模型（Entity-Relationship Model, ER Model）在数据库设计和建模中占据着核心地位。这一模型使得我们能够以概念化的形式表达数据之间的关系，便于分析和设计高效可靠的数据库系统。

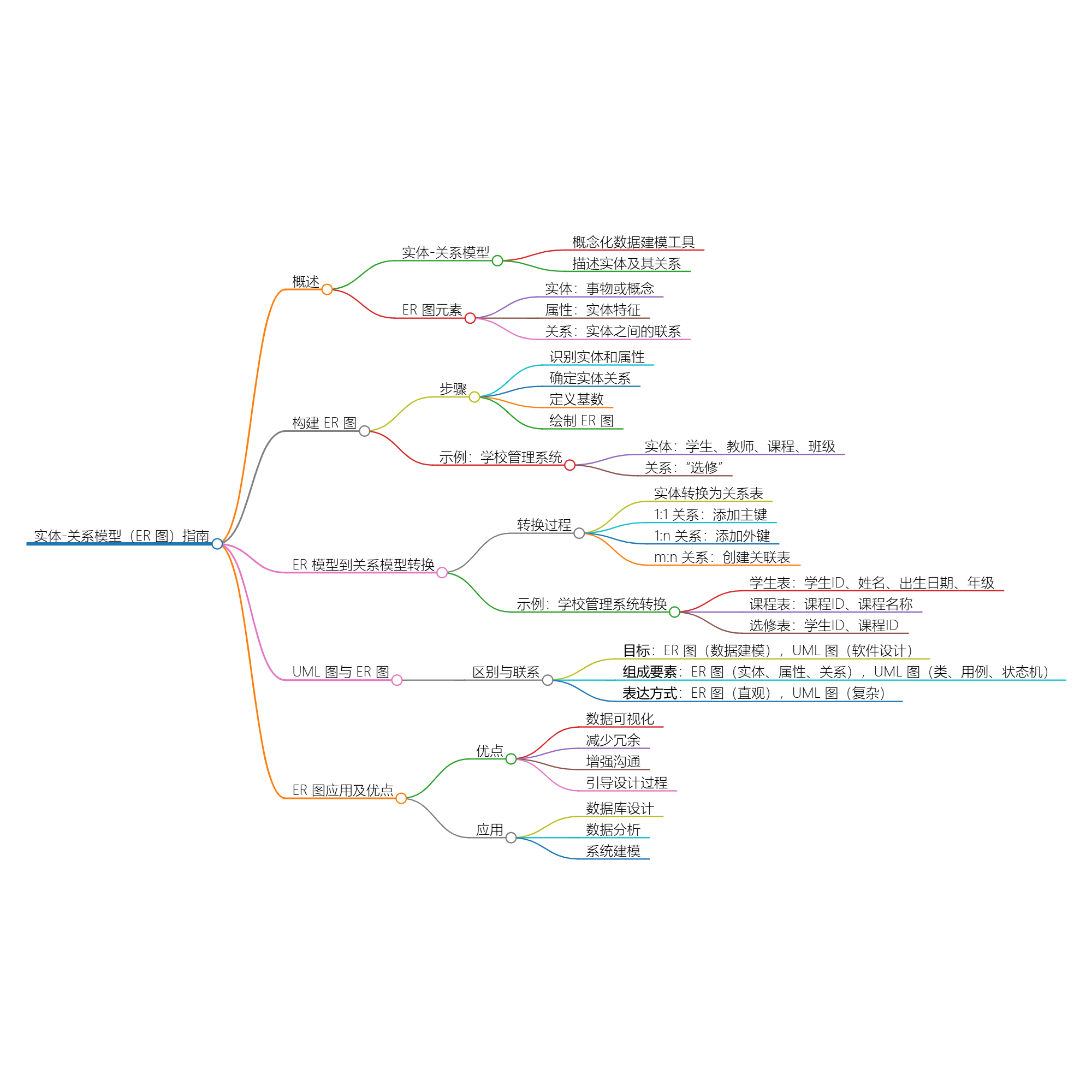

一、什么是实体-关系模型（ER 模型）

实体-关系模型（ER 模型）是一种用于描述现实世界中对象及其关系的概念模型，作为数据库设计的重要工具，ER 模型以图形方式表示数据之间的联系。通过建模，开发者能够理清数据结构，进而设计出高效数据库。

1. 实体

实体是指可以独立存在的事物，它可以是具体的物体（如书、车、学生）或抽象概念（如课程、订单）。实体在 ER 图中用矩形表示。

示例

考虑一个学校管理系统，实体可以包括：

• 学生（Student）
• 教师（Teacher）
• 课程（Course）
• 班级（Class）

2. 属性

属性是用于描述实体特征的数据项，每个实体可以有一个或多个属性。属性在 ER 图中用椭圆表示。

示例

对于“学生”实体，它的属性可以包括：

• 学生ID（StudentID）
• 姓名（Name）
• 出生日期（DateOfBirth）
• 年级（Grade）

3. 关系

关系是指实体之间的联系。在 ER 图中，关系用菱形表示，可以是1:1、1:n或m:n等不同的关联类型。

示例

在学校管理系统中，学生选课的关系可以表示为“选修”，该关系连
