积分电路解析

首先微分电路即为数学上的求导,即求斜率或变化率,而积分是微分的逆运算。积分电路通常用来将方波输入信号转化为三角波信号输出。
标准的运放电路如下图:在这里插入图片描述
其反馈为电容,而电容两端的电压与通过它的电流有如下关系:u0(t)= 1/C ∫i©dt,根据运放的虚短、虚断性质得,(vi-0)/R=dQ/dt=C*d(0-vo)/dt,所以vo=-1/(RC)∫ vidt。

而实际应用中的积分电路经常要在电容两端并联一个电阻,为什么呢?

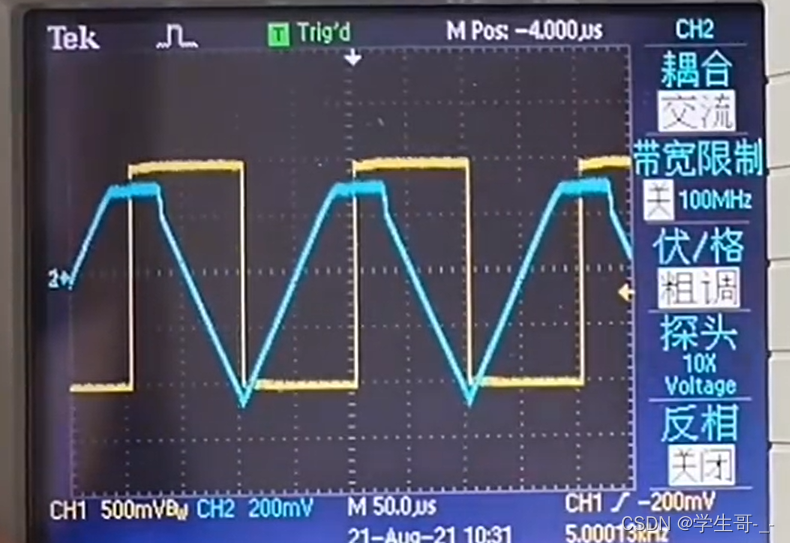

首先没有这个电阻的情况下我们看看输出波形:
在这里插入图片描述
可以看到输入为方波,输出并没有变成三角波,而是被削顶失真了。我们知道反相比例放大器的公式为Uo=-(Rf/Rin)*Uin,而电容的阻抗公式为Zc=1/(2πfc),可以得到当频率f为接近0,即直流时,Zc为无穷大,即此时积分电路的Rf=Zc,对直流增益为无穷大,可以理解为一个低通滤波器。由于此时Rf无穷大,而运放一般都存在失调电压,一个很小的失调电压经过无穷大倍数的放大后叠加在三角波上,使得信号变成这种梯形波。

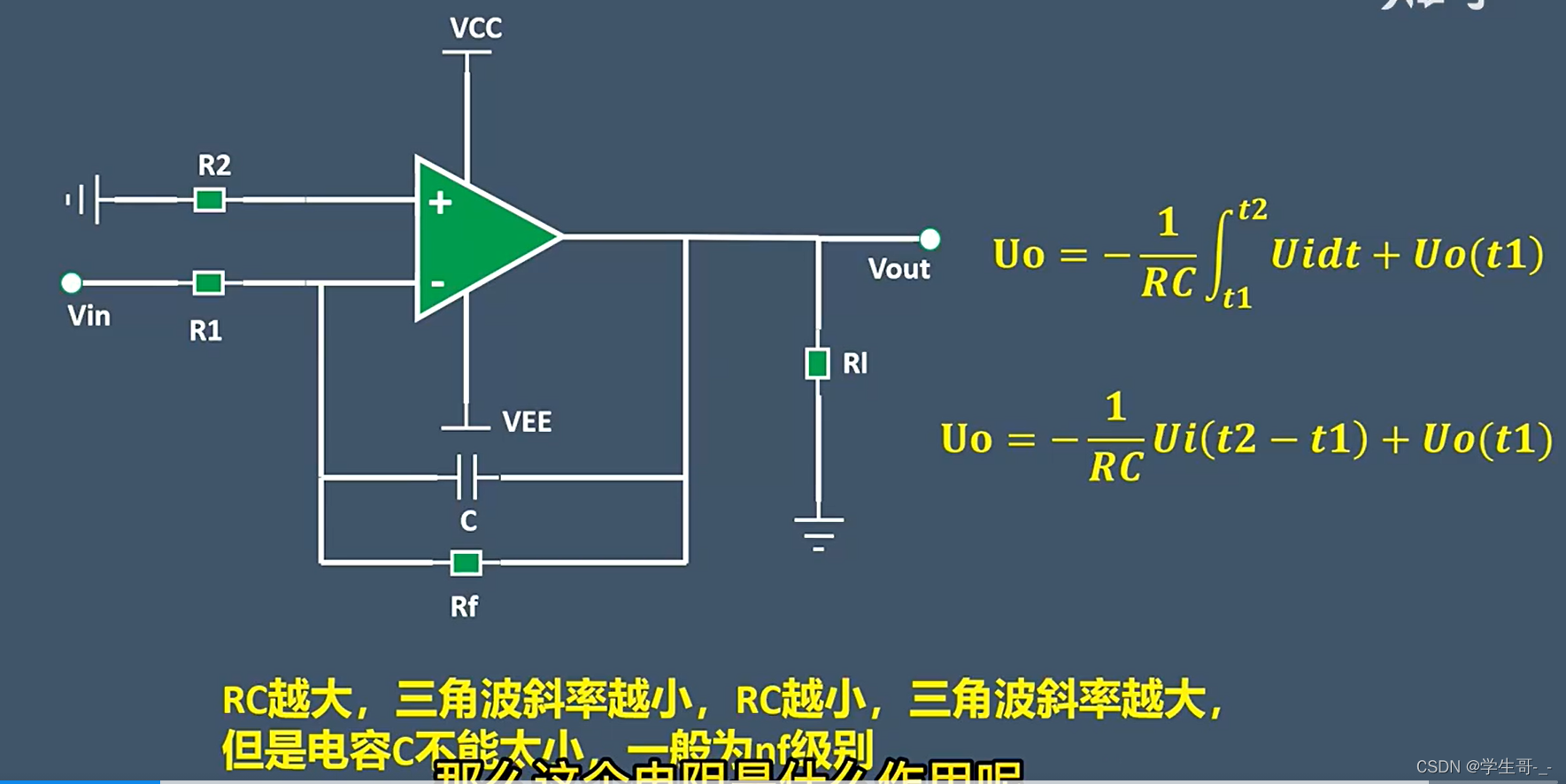

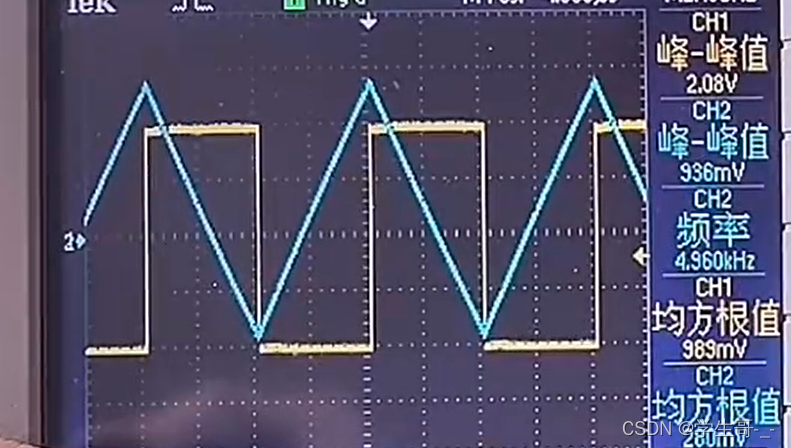

接下来我们在电容两端并入一个电阻,相当于给直流反馈提供一个较小阻抗的回路,其放大倍数将大大降低,此时可以看到输出呈现三角波了:
在这里插入图片描述
在这里插入图片描述
同时可以看到,输入和输出其实是反相关系,三角波上升阶段本应对应方波的高电平,这是由于我们是从运放反相端输入信号的。

### 使用Multisim设计方波到三角波转换的有源积分电路 #### 1. 原理概述 方波到三角波的转换通常通过积分电路实现。积分电路的核心元件是一个运算放大器和一个RC网络,其中电阻R连接在输入端与反相输入之间,电容C则跨接在反相输入与输出之间。当给定一个恒定幅度的脉冲序列(即方波),该电路能够将其转变为斜率均匀变化的锯齿形或三角形状电压曲线。 #### 2. Multisim中的组件准备 为了构建此功能,在Multisim软件内需准备好以下基本部件: - **运放**:推荐选用通用型LM741H型号[^2]。 - **电阻(R)** 和 **电容器(C)** :用于构成积分时间常数τ=RC的关键参数设置。 #### 3. 构建电路模型 按照下述描述搭建模拟环境下的实际物理布局: ```plaintext +Vcc ---|>|--- Vout (Output) | R| |-----> Vin (Input Square Wave) C| | GND -----|<|--- -OpAmp- ``` 这里,“|>|-”代表正向供电轨;“|<|-”表示负极接地路径。“OpAmp”指的是所选的操作放大设备实例化位置。 #### 4. 参数调整建议 对于理想的方波至三角波转变效果而言,合理配置R和C至关重要。一般情况下,可以根据预期的工作频率范围来选定合适的值。例如,如果希望处理的是kHz级别的信号,则可以选择较小数值的电容配合较大阻值的电阻以获得适当的时间常数。 #### 5. 测试验证过程 一旦完成了上述硬件连线之后,就可以利用Multisim内置的各种测试仪器来进行初步调试了。特别地,应当关注两点: - 输入端施加标准形态的理想方波; - 输出侧观察形成的近似完美对称性的三角波形貌。 确保两者之间的关系满足理论预测的结果即可认为实现了有效的方波转三角波操作。
