一、cadence 软件安装指导
下载链接:https://pan.baidu.com/s/1Tbcy0y8xSD2OKnpHpFhlUQ
提取码:olt0
文件链接永久有效,若失效请私信联系作者哦。
注意:本资源仅供学术交流,禁止用于任何形式的商业用途!
1、安装虚拟机VMware14。
2、将文件夹"virtual machine for cadence"中的:
"cadence5141usr6_mmsim61_assura320_calibre08_rfde03_linux_AS4"文件夹

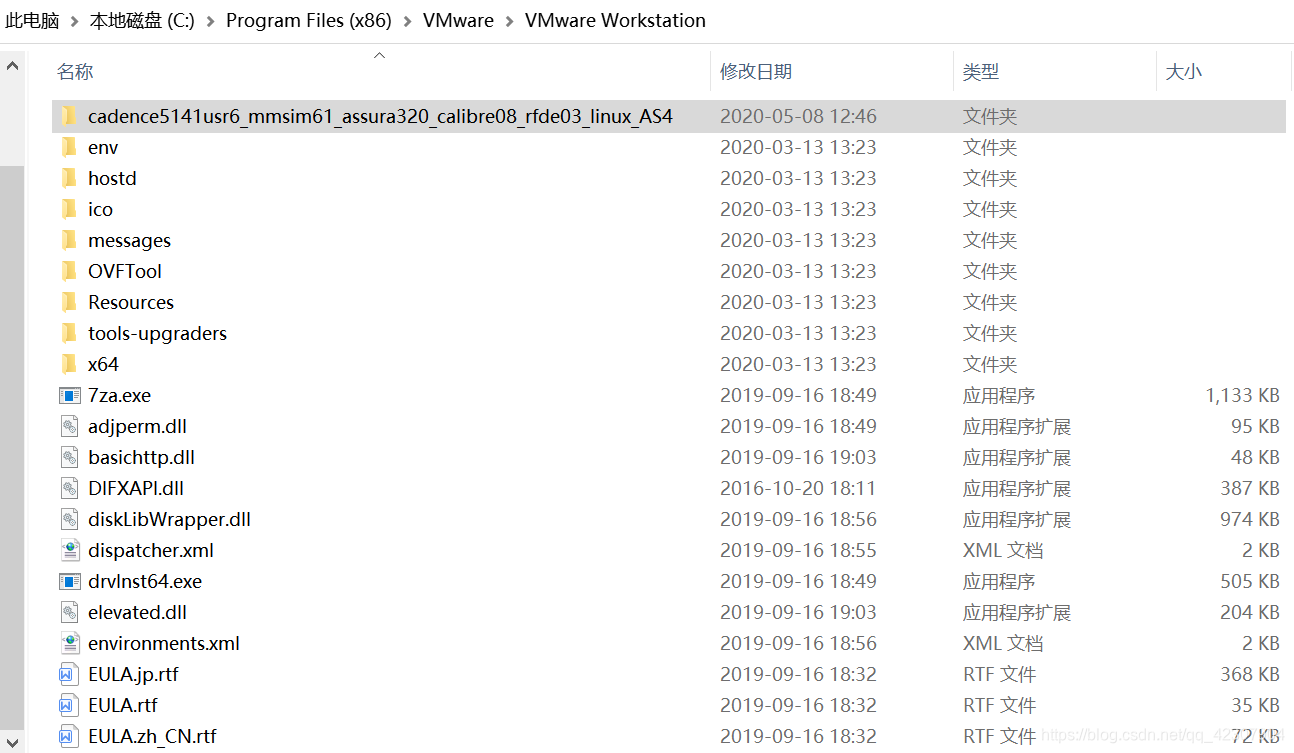

copy 到本地目录,如图:

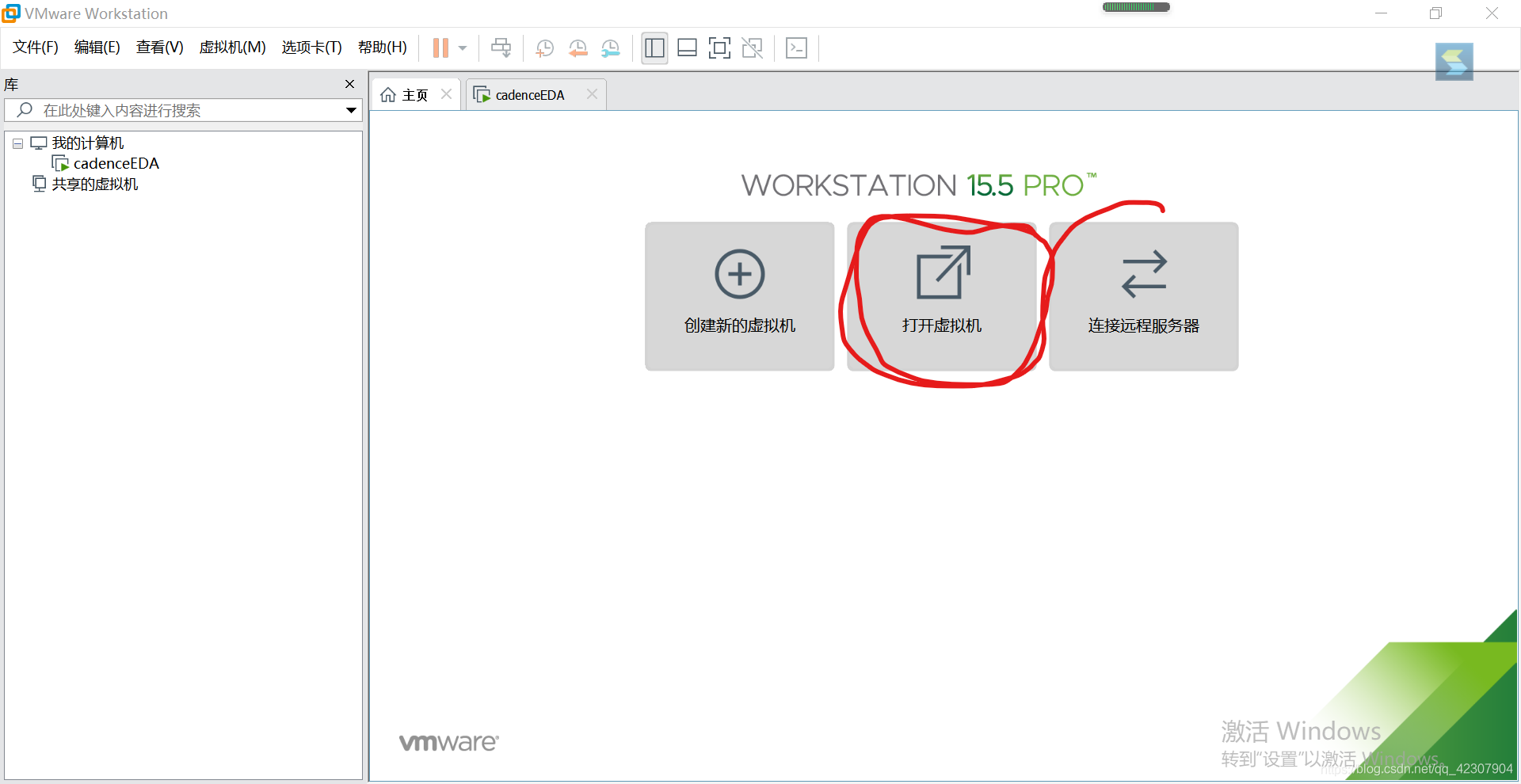

3、双击桌面虚拟机图标,打开虚拟机,点击界面左上角 FILE->Open 在弹出的对话框内找到 2 中所提到文件夹下的 cadenceEDA.vmx 文件,点击“打开”。

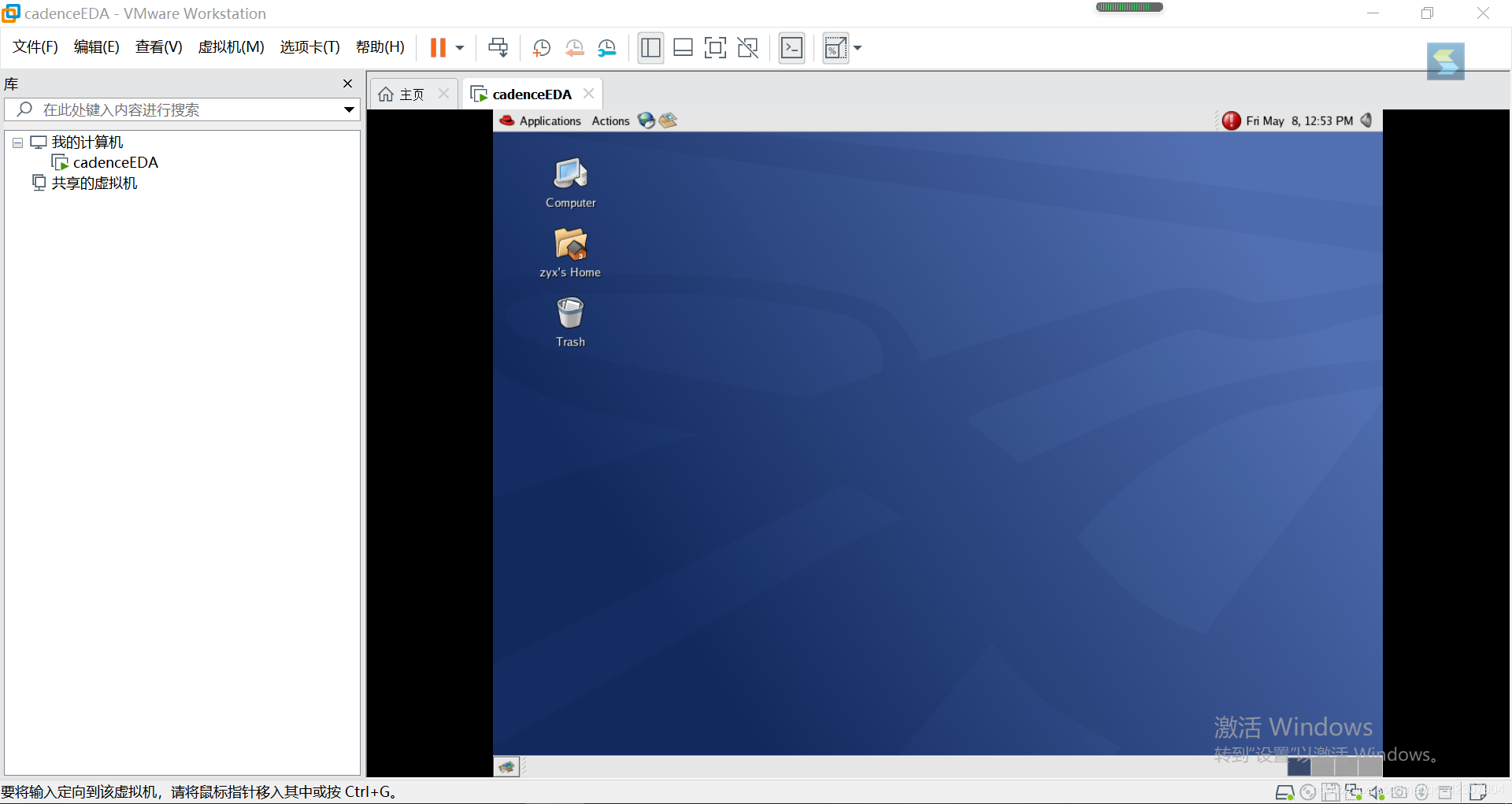

4、我们进入了Linux操作环境:
二、常用的Linux命令
可在自己的虚拟机中尝试学习 Linux 操作命令。
学习参考网站:http://c.biancheng.net/linux_tutorial/
命令 | 功能 |
---|---|
ls | 列出目录下的文件 |
cd | 进入文件夹 |
mkdir | 创建文件 |
三、Cadence基操
1、启动 Cadence 软件:
a.在桌面右键再点击Open Terminal,打开 Terminal;

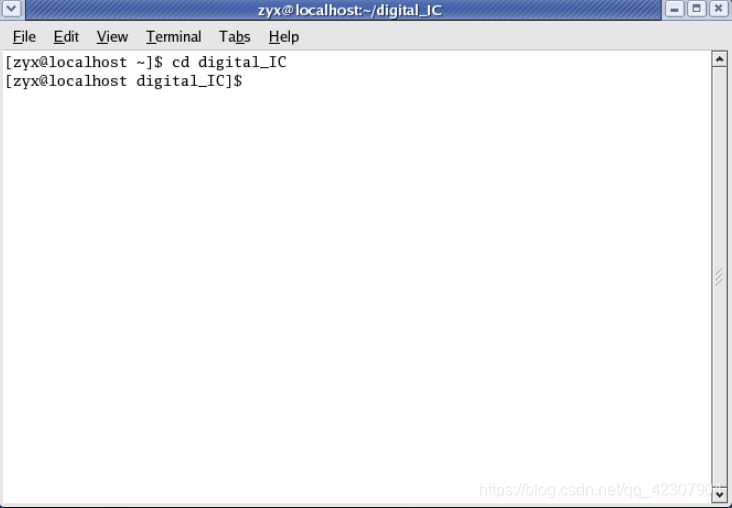

b.在虚拟机/home/zyx (zyx是自己的用户名)目录下,新建文件夹名为 digital_IC,

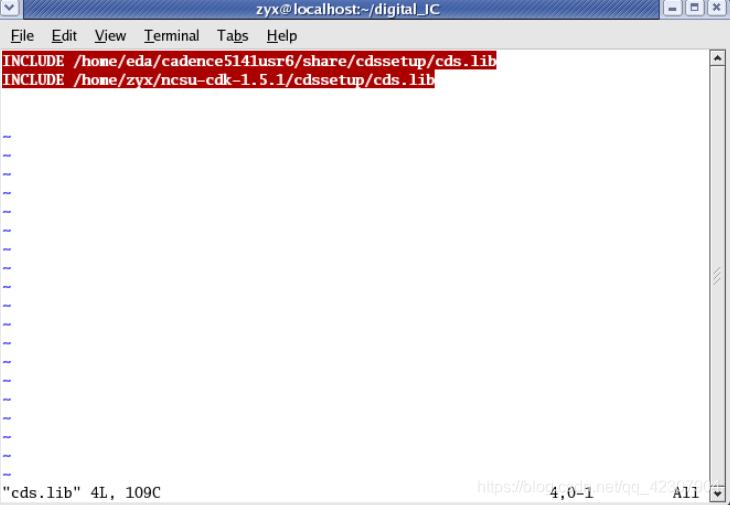

并进入该文件夹,如图:在该文件夹下,键入 vi cds.lib 或 gedit cds.lib,新建一个 cds.lib 文件,在 cds.lib 中键入内容如下:
INCLUDE /home/eda/cadence5141usr6/share/cdssetup/cds.lib
INCLUDE /home/zyx/ncsu-cdk-1.5.1/cdssetup/cds.lib
如图:
保存 cds.lib,返回到/home/zyx/digital_IC 目录下。
注意!保存使用命令:先“esc”键,再“shift”+“w”和“q”,再“w”和“q”即可。
c.输入 csh,进入 c shell;(若忽略此步,器件参数会空白)
csh
d.输入 cd VLSI,进入 VLSI 文件夹;
e.在 VLSI 文件夹下,键入 icfb &后台启动 cadence 软件;

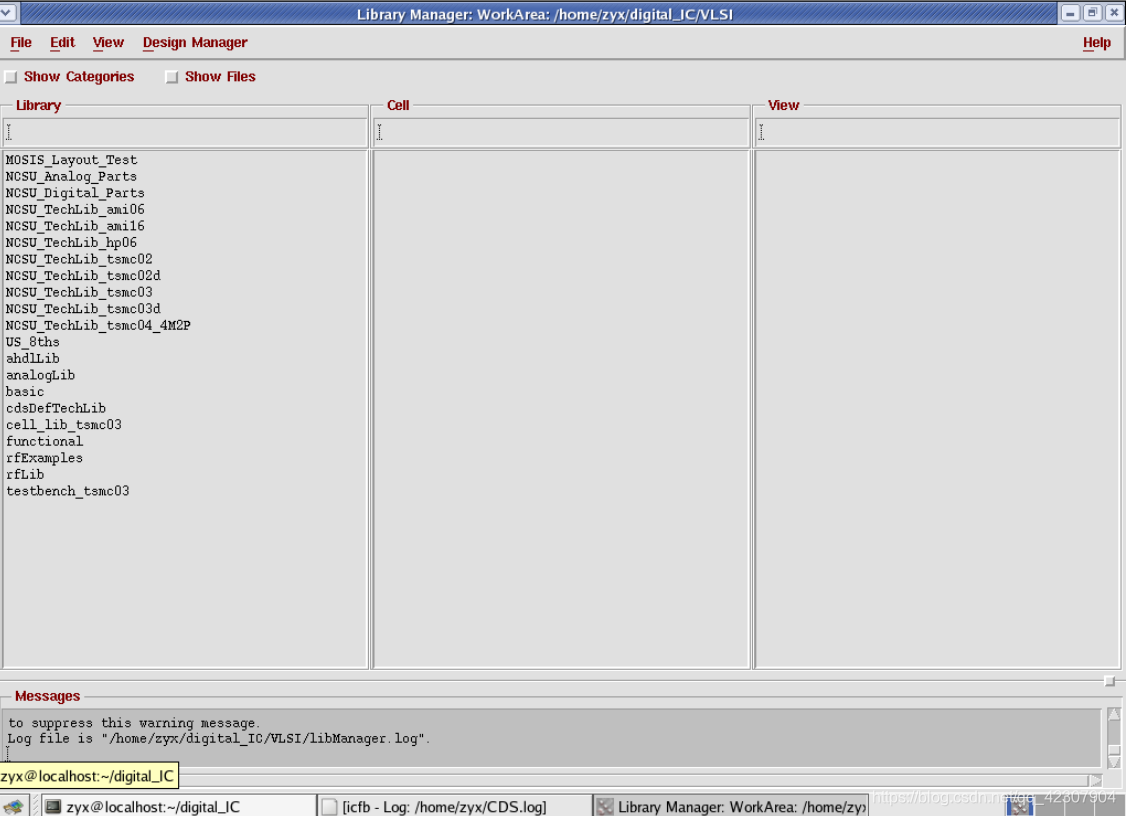

此时,界面会新出现两个窗口:“icfb"和"Library_Manager”,如图:
2、创建库:

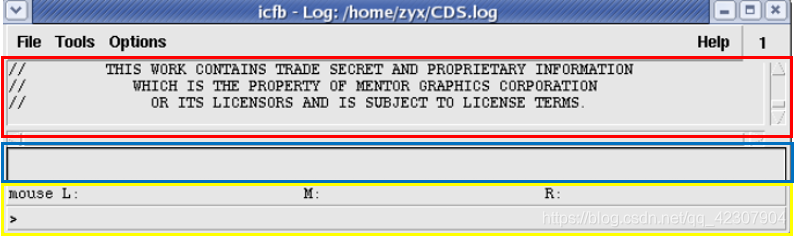

下图为 CIW 主窗口,通过 File、Tools、Options 等菜单执行 Cadence 各
种命令,File -> Exit 退出程序,也可以点击右上角“X”退出程序。
红色方框中可以看程序运行完的一些反馈信息。
黄色方框中可以输入命令行命令。
蓝色方框中看程序运行时的一些提示信息。
如果没有"Library Manager"窗口出现,可在"icfb"窗口里用Tools->Library Manager…启动 Library Manager。
注意:“icfb"窗口是Cadence 主窗口,又称"CIW”,以下皆以"CIW"代替。

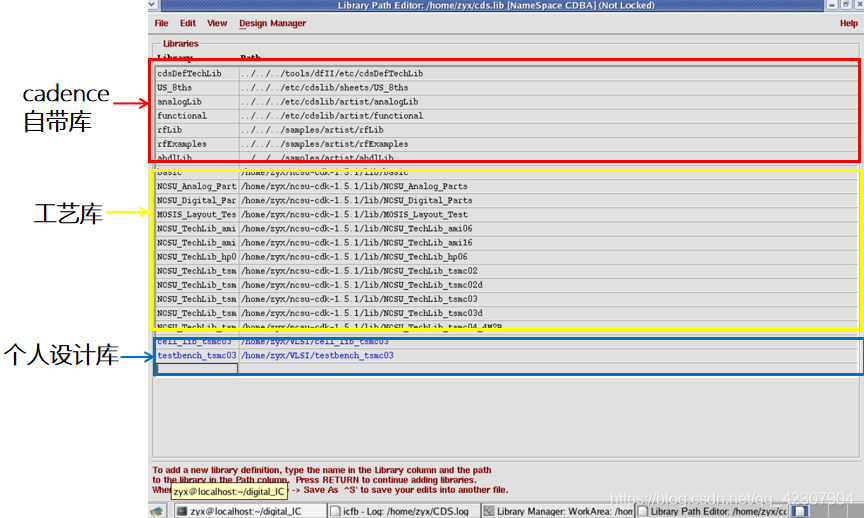

此时,通过 CIW 主窗口 Tools->Library Path Editor …或 Library Manager 窗 口 Edit->Library Path …也可以查看或修改库,即"Library Path Editor"窗口,如图所示,图中的库与图5中的 cds.lib文件的命令相对应。

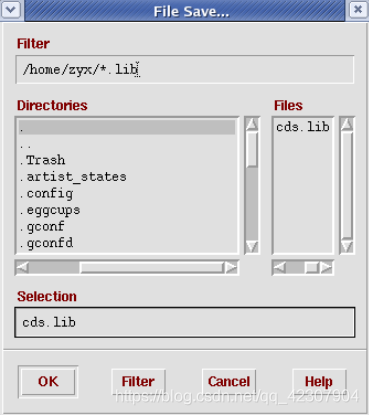

在 Library Path Editor 窗口选择 File->Save As,可以将修改好的库文件存为cds.lib,如下图:

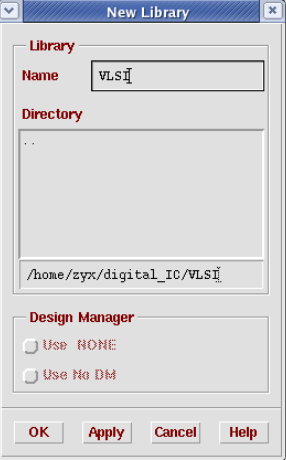

a.建立库文件:在"Library Manager"窗口File->New->Library,输入库名称 VLSI,“OK”,如图:

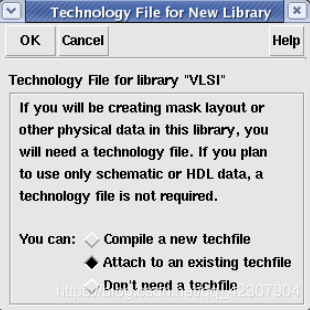

b.选择"Attach to an existing techfile",并"OK",如下图:
c.选择"Technology Library"为"NCSU_TechLib_tsmc03",并"OK",如下图:
3.新建 CellView:

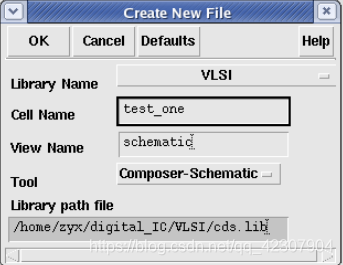

选中上一步建立的库VLSI,File->New->Cell View,建立一个名为 test_one的电路单元,此时的"View Name"为"schematic",“Tool"为"Composer-Schematice”,如图:

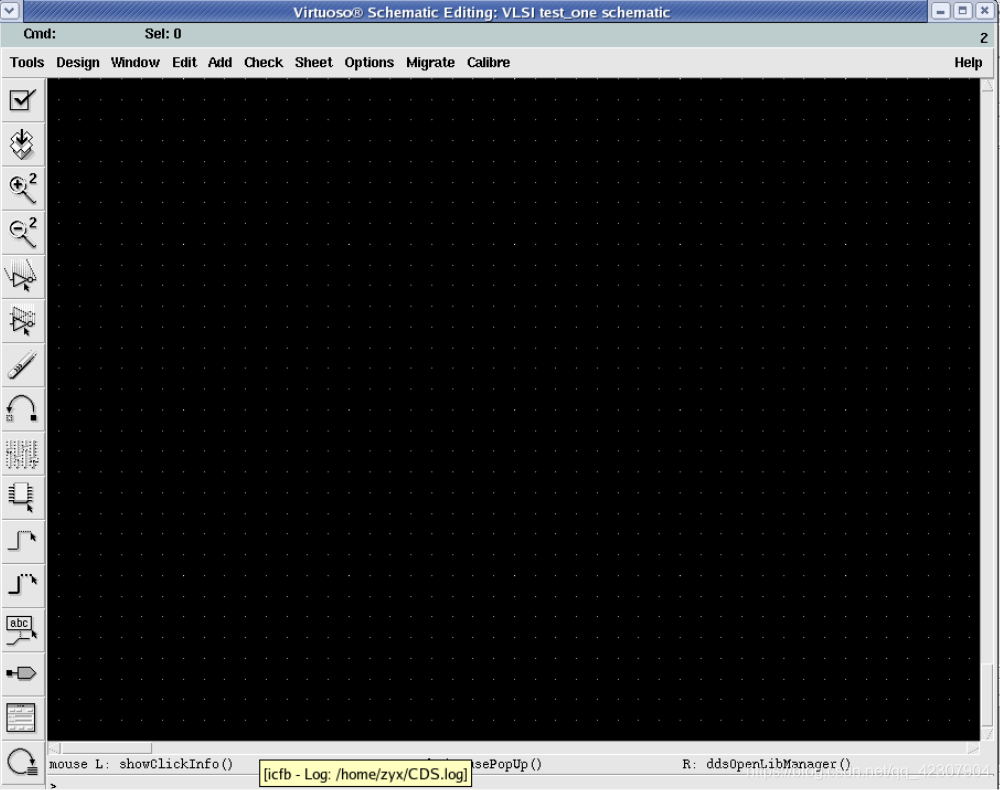

“OK”,“进 入 Virtuoso Schematic Editing “编辑界面,如图:
4.编辑电路原理图:
在上图"Virtuoso Schematic Editing"电路编辑界面中选择:Add->Instance…或键入“i”或点击左侧界面左侧工具栏的"Instance”,如图:

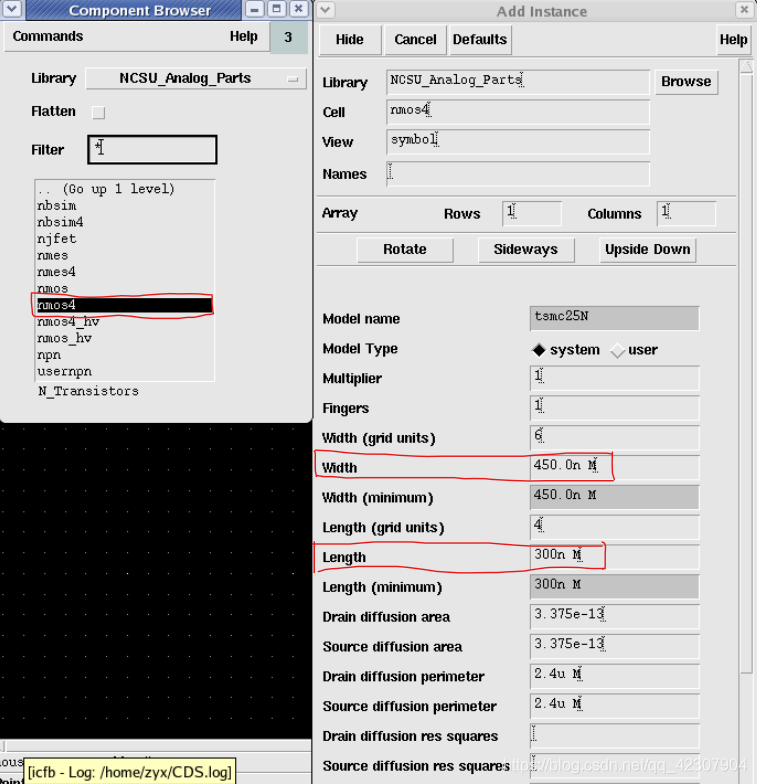

添加一个 NMOS 管:在"Componment Browser"窗口的"Library"选择"NCSU_Analog_Parts”,在器件分类栏选择"N_Transisors",如图:
编辑尺寸为该工艺下的最小尺寸,即长 L 为300nm,宽 W 为 450nm,如图:

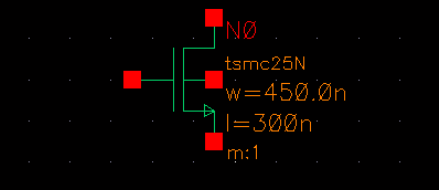

在界面处任一位置单击放置元件。添加其它元件的方式类似,效果图:
若停止放置器件,则先在"Add Instance"窗口选择"Cancel",再在"Component Browser"窗口选择:“Commands”->"Close"即可:
原理图输入常用快捷键如下表所示。每一个快捷键可通过菜单栏查看。此外,输入快捷键后点击“F3”键可设置属性。
快捷键 | 作用 |
---|---|
i | 添加元件 |
c | 复制 |
m | 移动 |
Shift+m | 移动器件但连线保持不变 |
f | 整体居中显示 |
右键黑色空白处 | 放大该区域 |
u | 撤销上一次操作 |
r | 旋转或镜像 |
9 | 高亮选中节点所有连线 |
s | 存盘 |
Esc | 清除刚键入的命令 |
w | 连线 |
p | 添加输入和输出端口 |
l | 添加线名 |
q | 属性编辑 |
Delete | 删除 |
Shift+e | 查看底层电路 |
Ctrl+e | 返回顶层电路 |
5、Cadence仿真

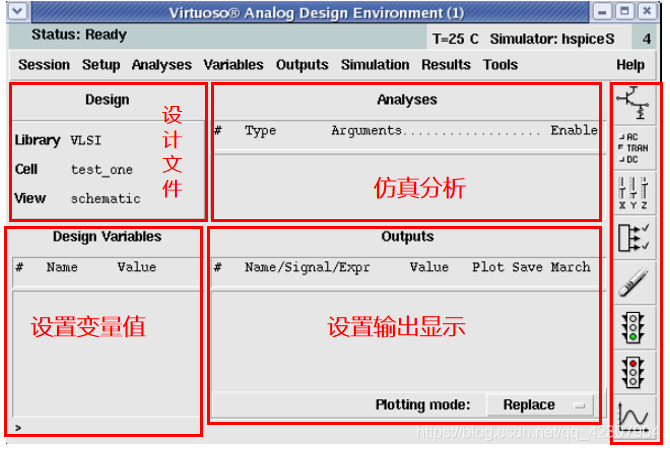

a.在"Virtuoso Schematic Editing"电路编辑界面的任务栏选择:“Tools”->"Analog Environment"调出 ADE 仿真界面:
b.在"ADE"界面的任务栏选择:Setup->Simulator/Directory/Host …设置仿真器为 Spectre:

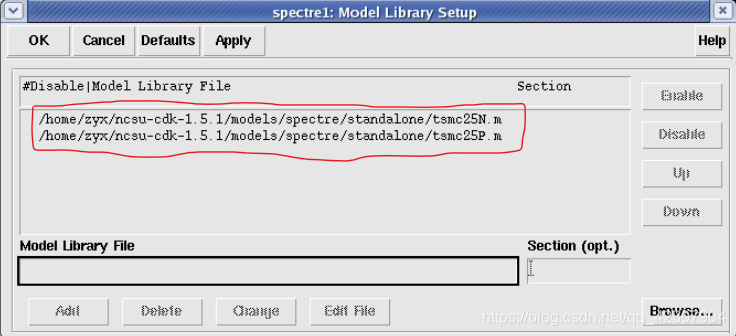

c.回到ADE界面选择:“Setup”->"Model Libraries …"添加模型库文件。本次采用的 MOS 管为 tsmc25工艺,点击选择 tsmc25N.m 和 tsmc25P.m 模型库,目录为:
/home/zyx/ncsu-cdk-1.5.1/models/spectre/standalone/tsmc25N.m
/home/zyx/ncsu-cdk-1.5.1/models/spectre/standalone/tsmc25P.m

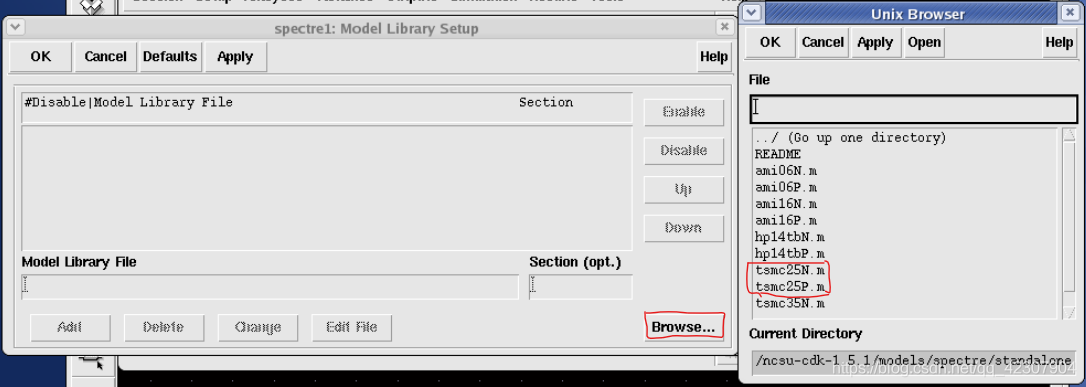

在"Model Libraries"界面选择"Browse…“可寻找上述目录,点击 Add,点击 OK,即可添加:

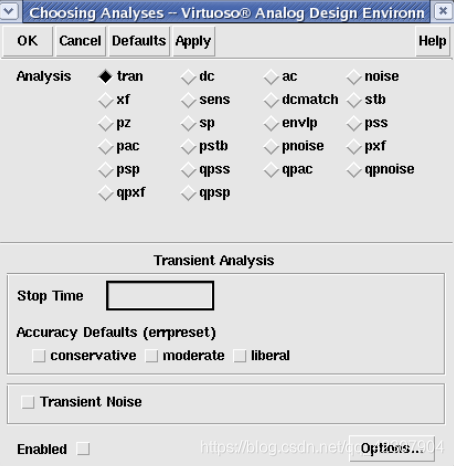

d.在”"ADE"界面选择:“Analyses”->"Choose …"可选择仿真类型,"tran"为瞬态仿真,"dc"为直流仿真,"ac"为交流仿真:
6、DRC 和 LVS
本篇内容还包括版图设计,在设计完版图后,需要进行两项工作:
一、DRC(Design Rule Check),检查是否有违反设计规则的部分。
二、LVS(Layout Versus Shcmatic),检查版图与原理图是否一一对应。
具体操作将在②NMOS管参数仿真中给出。
