QPSK 对OQPSK对 pi/4QPSK 的区别

QPSK 、OQPSK、 pi/4QPSK都是无线数字通信系统中常用的调制方式。OQPSK和 pi/4 QPSK 是基本 QPSK 调制方案的变体。由于它们各自独特的相变功能而被广泛应用。

QPSK

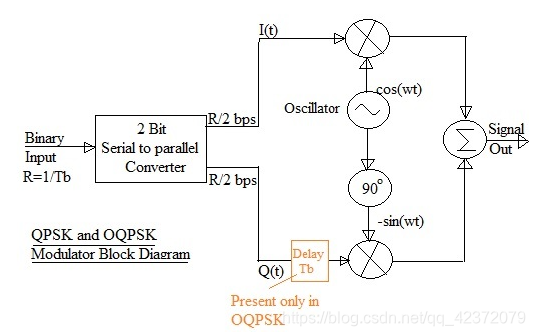

下图来自:https://www.rfwireless-world.com/Terminology/QPSK-vs-OQPSK-vs-pi-4QPSK.html



正交相移键控被称为 QPSK。这里最大相移限制在90度左右。

在 QPSK 中,第一个输入位流被分成奇数和偶数两个位流。这些流同时施加到混合器上。

OQPSK

在OQPSK 中,将位流分解为奇数和偶数后,一个位流相对于另一个位流由1位周期产生偏移。在此之后,直接和偏移位流被送入混频器。

下图来自:https://www.rfwireless-world.com/Terminology/QPSK-vs-OQPSK-vs-pi-4QPSK.html

pi/4 QPSK

pi/4移位版本的 QPSK被称为 pi/4 QPSK。利用这种调制方式,实现了QPSK 和 OQPSK 之间的折衷,并实现了约135度的最大相变。

在多径传播和衰落条件下,pi/4QPSK 比 OQPSK 性能更好。这种信号以相干和非相干的方式解调,因此接收机的设计将是简单的。

QPSKOQPSKpi/4 QPSK
+/-90和 +/-180度的相位变化 +/- 90相变最大相位变化+/-45和+/-135
线性放大器作为非线性放大器的要求,由于两位的突变 +/-180度跃迁同时改变相位,导致光谱再生长。对线性放大器的要求较低,可以使用高效的非线性放大器,而且不会引起很大的频谱再生,因为其中一个比特每次改变相位,在符号周期内发生两次,其强度只有 QPSK 的一半相变避免过零,这将消除放大器的设计缺陷,可以使用非线性放大器
