本文介绍了在CAD二次开发中，遇到三维多段线删除再绘制时出现延迟刷新的问题，以及如何通过提交事务来解决同步问题。通过详细解释实现思路、踩坑说明和总结，帮助开发者理解事务在CAD绘图操作中的重要性。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

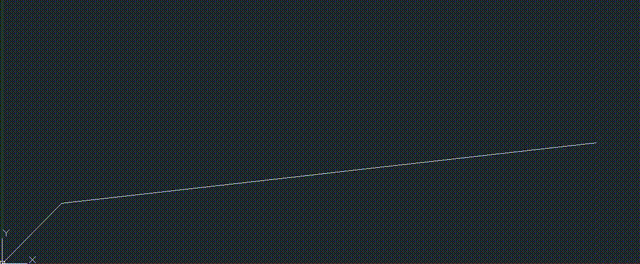

大家是否遇到过这个问题呢？变更一条三维多段线的属性（类似于格式刷），当删除再绘制的时候，会出现明显的卡顿现象，就是命令输入完毕后，必须鼠标再点一下才能成功！很明显这个和“格式刷”那种点一下就秒变的情况差的太远！

不论你具体的实现功能是什么，我相信如果你在做CAD的二次开发，涉及三维多段线的时候，一定也会遇到这个问题！那究竟是什么原因导致呢？请看下文说明。

目录

 1.实现思路

 2.踩坑说明及注意点

3.总结

  1.实现思路

实现更改实体属性的思路主要是这6个步骤：

①选中待变更实体

②将实体转换为对应的类型（polyline、polyline3d等）

③获取实体上全部的点

④创建新的实体（如何创建三维多段线请看我的这个文章3dpolyline创建注意࿰
