Openlayers（五）点位聚合Cluster

Openlayers（五）点位聚合Cluster

1.业务问题

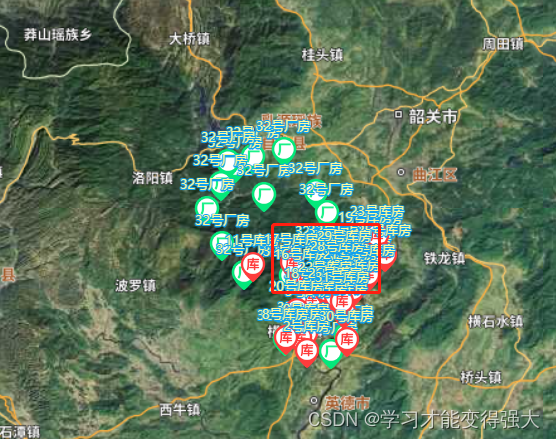

由于点位在地图上显示过多，会造成页面卡顿、点位标注信息相互叠加导致看不清

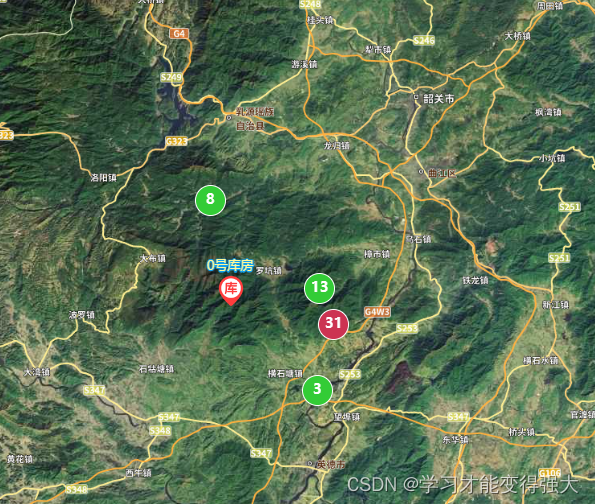

优化后效果

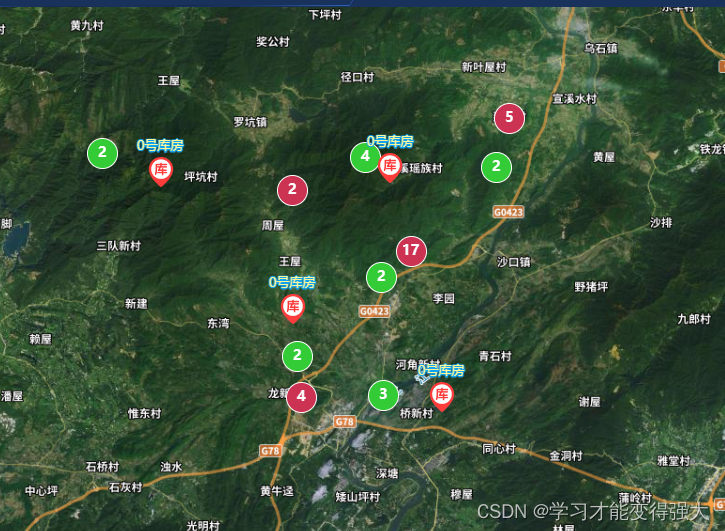

不断放大层级

2.聚合类Cluster

OpenLayers 中聚合是通过 ol.source.Cluster 实现，聚合的原理是将距离比较近的点位合并为一个点，并计算合并后点位的属性值。

在聚合源 ol.source.Cluster 中，当一个点被添加进来时，会检查该点与已有聚合点的距离是否在指定的聚合距离之内，如果是，则将该点加入到该聚合点中，同时更新聚合点的属性值（例如点数等）。如果该点与已有聚合点的距离都超出聚合距离，则将该点作为新的聚合点，加入到聚合源中。

在渲染时，对于聚合后的点，可以根据聚合点的属性值设置不同的样式，以区别于普通的点位。

重要参数说明

let clusterPondSource = new  Cluster({
  distance: 100,
  source: new Vector()
});

distance: 聚合的距离，单位是像素

在聚合时，OpenLayers会计算每个点在屏幕上的像素位置，并根据像素位置计算聚合距离。因此，聚合距离不是以地理距离的方式计算的，而是以屏幕上的像素距离为基础。聚合距离的大小取决于地图缩放级别、地图分辨率和聚合距离参数的值。

聚合代码

在原本代码基础上，只需要把VectorLayer中数据源source替换成聚合类Cluster

import Cluster from "ol/source/Cluster"

//加载前端图片地址
 const iconTag   = reactive({
  title: `/public/title.png`,
  pond:`/public/pond.svg`
})

let clusterPondSource = new  Cluster({
  distance: 100,
  source: new Vector()
});

let layerPondIcon = new VectorLayer({
  id: "layerPondIcon",
  title: 'layerPondIcon',
  source: clusterPondSource,
  zIndex: 1000,
  style: function (feature, resolution) {
    return  clusterStyle(feature,iconTag.pond,'#33C7CCFF')
  }
})

聚合样式

其中

let count = feature.get(“features”).length;

获取点位个数，判断当前点位如果数量大于1为聚合点，加载自定义圆。如果只有一个点位，显示我们原本点位。

function clusterStyle(feature,imgSrc,fillColor){
  let count = feature.get("features").length;
  if (count > 1) {
      //聚合样式
    return new Style({
      image: new Circle({ // 圆形
        radius: 15, // 半径
        stroke: new Stroke({ // 边框
          color: '#fff'
        }),
        fill: new Fill({ // 填充
          color: fillColor
        })
      }),
      text: new Text({
        fill: new Fill({
          //文本填充样式（即文字颜色)
          color: "#ffffff",
        }),
        font: "bold 14px sans-serif",
        text: count > 1 ? count.toString() : feature.get("features")[0].values_.name
      }),

    });
  } else {
      //默认样式
    return new Style({
      image: new Icon({
        src: imgSrc,
      }),
      text: new Text({
        textAlign: 'center',            //位置
        textBaseline: 'middle',         //基准线
        font: 'normal 13px 微软雅黑',    //文字样式
        offsetY: -25,    // Y轴偏置
        text: feature.get("features")[0].values_.name,      //文本内容
        fill: new Fill({       //文本填充样式（即文字颜色)
          color: '#FFF89A'
        }),
        stroke: new Stroke({
          color: '#12a2ee',
          width: 2
        })
      })
    });
  }
}

Select事件替换

在监听select事件的回调函数中判断当前选中的是单个点还是聚合点，如果是聚合点位，点击会放大地图层级，如果是单个点位，加载之前业务。

  let selectSingleClick = new Select({ style: null });
  myMap.value.addInteraction(selectSingleClick);
  // feature点击事件
  selectSingleClick.on("select", (e) => {
    let selectedFeatures = e.selected;
    if (selectedFeatures.length > 0) {
      let feature = selectedFeatures[0];
      let features = feature.get('features');
      if (features.length === 1) {
        // 单个点位
        // 执行之前的业务逻辑
        console.log('之前业务')
      } else {
        // 聚合点
        // 放大地图层级
        myMap.value.getView().animate({
          center: feature.getGeometry().getCoordinates(),
          zoom: myMap.value.getView().getZoom() + 1
        });
      }
    }
