光伏三相并网逆变器控制策略学习

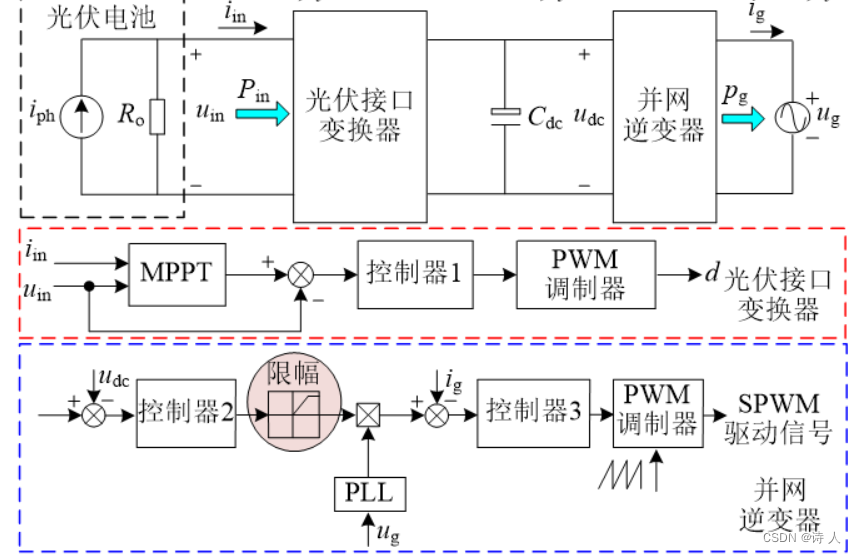

首先,从光伏并网逆变器的组成上看,由光伏电池、dc/dc变换器和dc/ac逆变器组成。

1、光伏接口变换器由dc/dc BOOST电路构成,通常采用MPPT(最大功率点跟踪)控制来实现光伏发电的最大效率利用。

2、并网逆变器是由三相全桥电路组成,通常采用直流电压控制策略维持直流母线电压的稳定,交流侧接电网。

udc和给定的udcn通过控制器2(PI控制器)跟踪,从而产生idref给电流环控制

Iq则采用Iqref=0的控制方式

PLL采集电网的频率和相位

最后生成参考电压经SPWM生成PWM信号。

仿真波形:

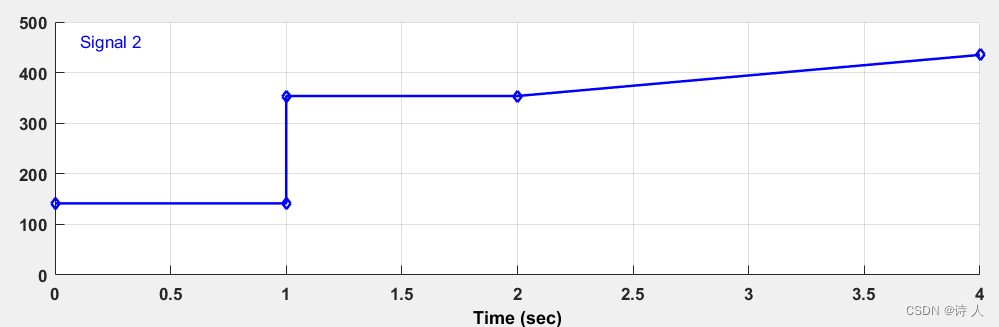

光照:

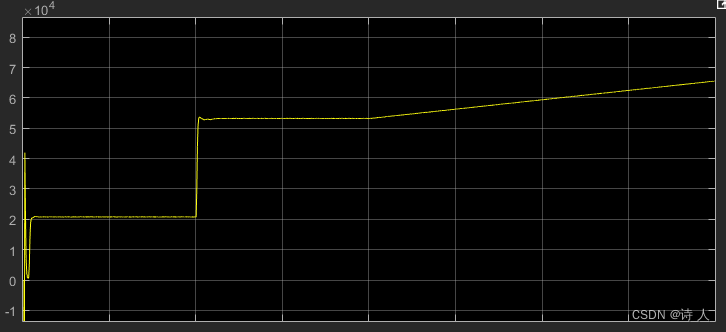

光伏逆变器输出功率:

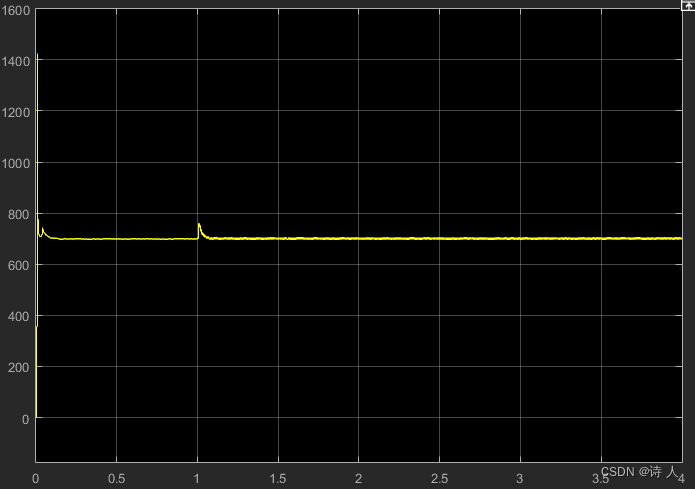

直流电压:

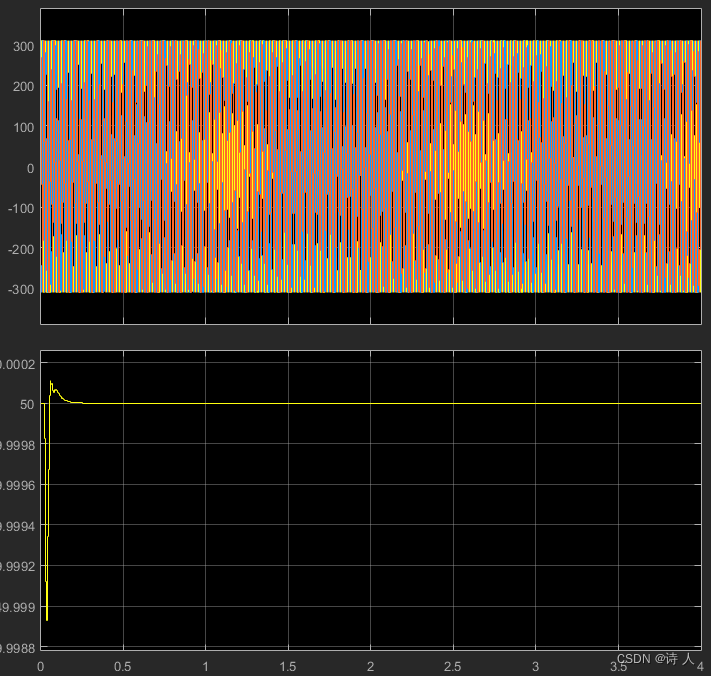

电网电压、频率:
