微电网逆变器的PQ功率控制

交流微网中逆变器的控制方式主要有：PQ控制、VF控制、下垂控制以及虚拟同步机控制，首先，我们对PQ控制的魔性的搭建进行详细说明。

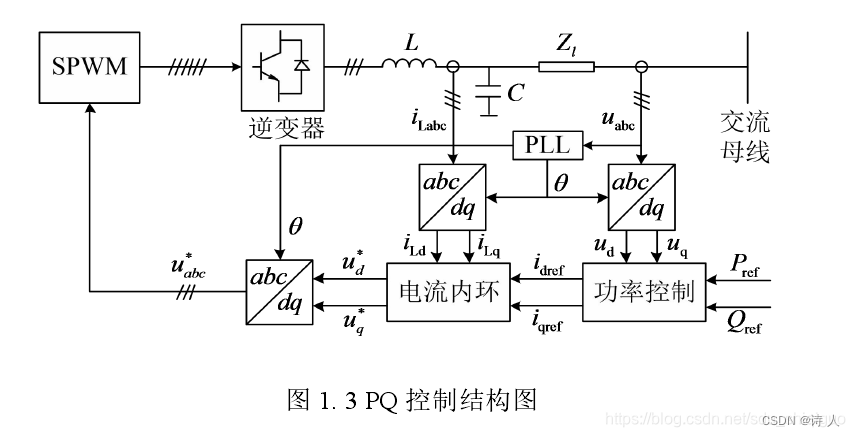

整体控制框图：从控制框图中可以看出控制策略主要分为PLL、dq变换、功率环、电流环、SPWM环节。

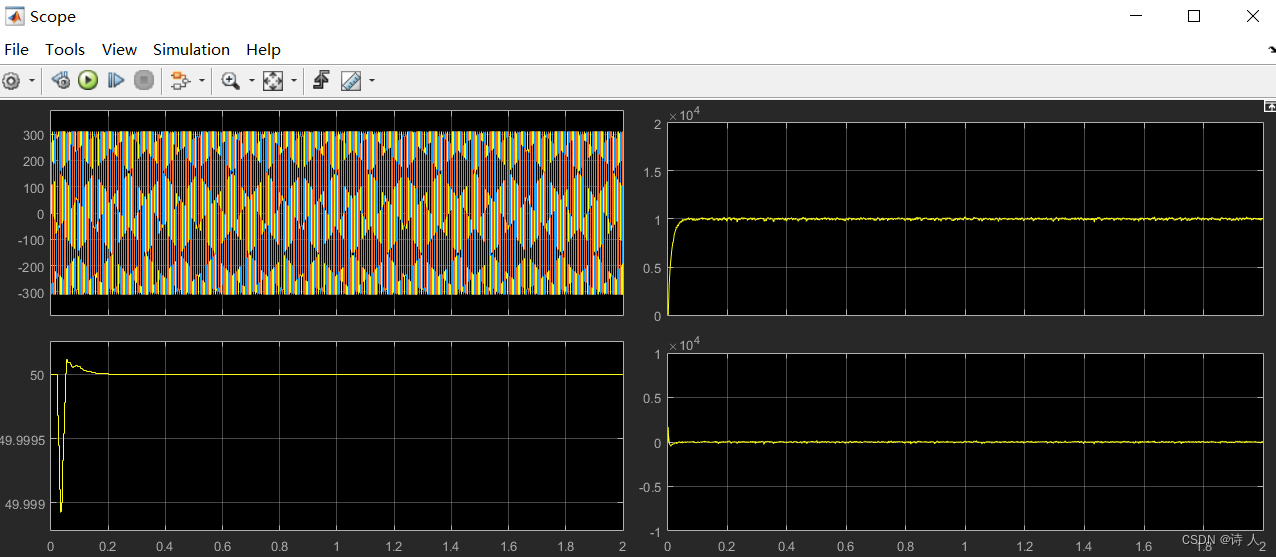

PQ控制通过检测电网电压的幅值和相位，跟随电网的电压，控制输出三相电流达到恒定有功功率和无功功率的控制效果。

PLL环节：锁相环可以获得交流电压Vabc的频率和相位。

dq变换：解耦三相电压、电流 Vabc和Iabc

功率计算：得到瞬时的逆变器的输出有功和无功

功率闭环：通过PI跟踪给定有功功率Pref和无功功率Qref

电流闭环：跟踪给定电流Idref、Iqref最后输出SPWM的三相参考电压。

模型链接：https://download.csdn.net/download/qq_42632737/88636017
