无线基站的实物框架图

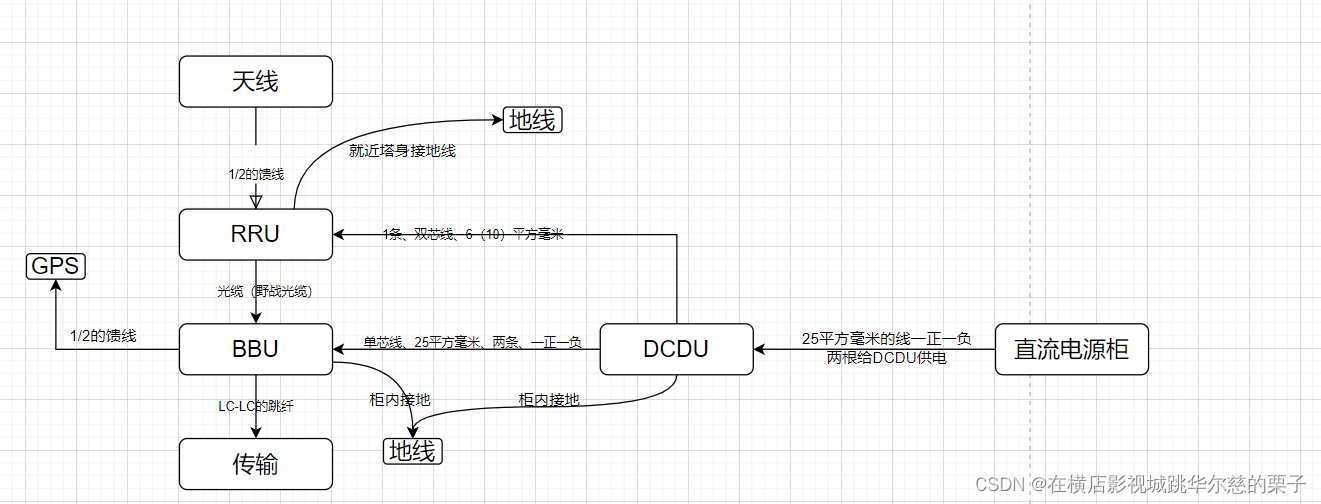

无线基站的实物连接图


在这里插入图片描述
说明:

说明:
一、相互之间的连接方式:
	1.天线跟RRU连接通过1/2的馈线
	2.RRU和BBU之间是通过光缆(野战光缆)
	3.BBU和传输之间是通过LC-LC的跳纤连接
二、RRU和BBU通电后才能正常使用
	1.通过dcdu给BBU和RRU供电
	2.给BBU通电是:单芯的线25平方毫米放两条一正一负
	3.给RRU通电是:一条双芯线、6(10)平方毫米-->根据
距离确定用6还是10平方米的线,远的时候用粗线。
三、接地用的线:单芯16平方毫米一根
四、左边的图是4G组网的基站图
五、若是5G组网,则将RRU和天线合并成一个天线,叫AAU
