基于深度学习的直线检测算法

点击上方“小白学视觉”，选择加"星标"或“置顶”

重磅干货，第一时间送达

直线检测是经典的底层视觉任务，对一些视觉任务，如自动驾驶、场景3D建模、无人机地平线检测等不可或缺。我们熟知的霍夫变换，就是解决直线检测问题的经典算法。然而，传统算法缺乏鲁棒性，只能受限于简单的应用场景。如今在充分的标注数据支持下，基于神经网络的直线检测算法对检测精度和鲁棒性有了很大提升。在数据驱动下，通过神经网络解决底层视觉任务，效果一般会更好。

传统算法

经典的霍夫变换算法，其一般流程是：提取图像边缘，并将边缘点坐标变换到霍夫空间。霍夫空间中每个点都代表一条直线，图像中同一直线上的点在霍夫空间会产生交点。在单位面积的霍夫空间中进行包含的像素点数统计，倘若高于设定阈值的，则认为包含一条直线。霍夫直线检测结果受阈值、霍夫空间分辨率等的影响，同时只能检测边缘直线，无法检测多个像素宽度的"粗直线"。但霍夫变换应用广泛，还可以应用于圆、椭圆等几何形状的检测。

LSD(line segment detection)也是传统的直线检测方法。它是一种“感知聚类”方法，依赖于精心设计的图像特征和检测策略，其精度、算法复杂度等都要好于霍夫直线检测。其主要思想是基于梯度构建每个像素点的特征，来表征这一点可能处于什么方向的直线上。随后对这些特征依据邻近程度、方向相似度等进行聚类，得到可能的直线区域。最后对这些区域进行筛选、后处理等，得到最终的直线检测结果。整个检测过程很复杂，为了得到较好的检测结果，需要精心调节多个算法参数。

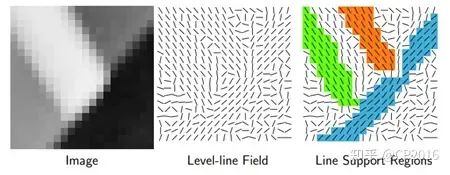

LSD算法

上述算法均集成在了opencv中，除此以外opencv还包含了一些其他的传统直线检测算法，具体可以参考这篇博文：opencv直线检测算法汇总

直线检测算法汇总

深度学习算法

神经网络离不开数据支持，直线检测网络的发展离不开wireframe数据集【CVPR 2018】的公布。该数据集包含了多种场景下的5000多张包含线段标注的图像。

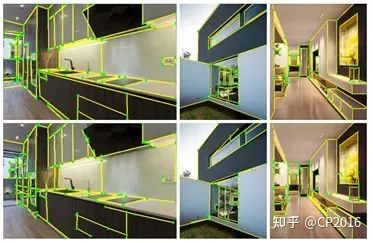

wireframe数据集

有了数据集的支持，近些年有不少直线检测顶会论文发表。

Wireframe 【CVPR 18】

wireframe是随数据集提出的直线检测网络。其思路是，一路检测直线的两个端点(junction),一路对直线像素做分割。其中，junction路需要去回归端点的位置(junction center decoders)和端点对应的直线方向、置信度信息(junction branch decoders)，而line路则是要判断每个点是否是直线像素。

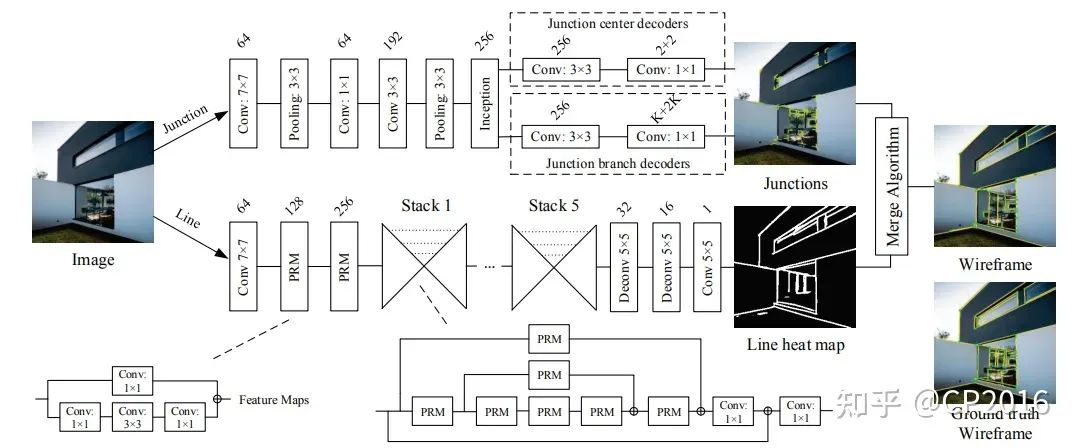

wireframe架构

对于端点，需要注意其所对应的直线不一定只有一条，(如矩形顶点都对应两条边)。对此，wireframe首先将可能的方向分为K份，每份360/K度，作为一个bin。文章假设在端点每个bin的方向上，只包含一条线段。因此，网络需要预测端点在K个方向上有直线的概率，同时对直线的精确角度进行回归（精确角度为相对bin起点的角度偏移量）。

另一方面，对于直线像素的分割，wireframe采用级联沙漏网络（Stacked Hourglass Networks）作为backbone。级联沙漏网络最初应用于人体姿态检测任务，其名称由来是在网络架构上，不断地将bottom-up,top-down的沙漏型结构子网络级联，从而不断地整合全局和局部信息，有利于对人体关节、四肢、人体位置等各个尺度上的信息进行整合。直线检测任务与人体姿态检测任务在全局、局部信息的利用上是类似的，从直线跨度上看是宏观的，但从直线像素本身的定位来看则是微观的，因此也需要不断整合各个尺度上的信息。

wireframe网络并非端到端的网络，其需要后处理来将分割结果和端点检测结果进行融合，才能得到最终检测结果。之后提到的几篇文章都是端到端的检测网络。

LCNN 【ICCV 19】

LCNN（Line-CNN）是双阶段的检测网络，它可以看成是RCNN从二维到一维上的迁移。（名字和网络架构都可体现）

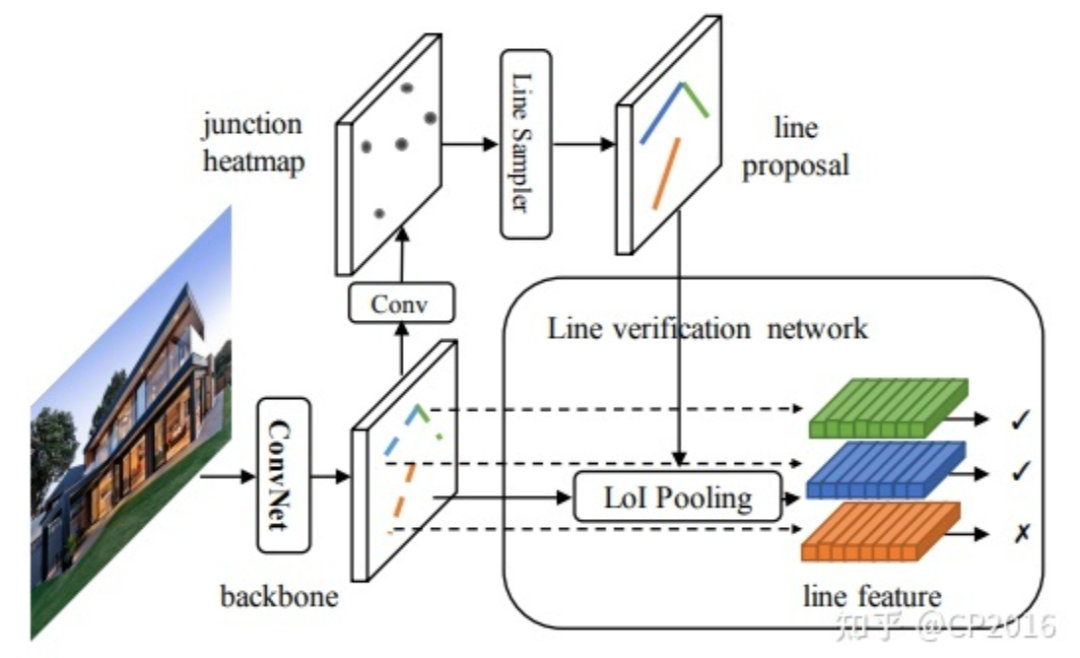

LCNN网络架构

LCNN首先进行特征提取，采用的backbone也是级联沙漏网络。随后，得到的特征图送入junction header,来预测可能的端点位置。在推理时，对预测的所有端点，两两生成一个line proposal（类比RCNN region proposal）,随后通过proposal的两个端点位置，去特征图上采样得到该proposal对应的特征向量（line feature），采样的过程为LoI Pooling（类比RCNN RoI pooling）。最终，将line feature送入全连接层，得到该proposal的分数，从而判定是否为一条直线。

值得注意的是，由于边的数目是远小于所有端点的两两组合数的，因此proposal中会生产大量的负样本，造成正负样本数的严重不平衡，会影响后续网络的训练。因而在训练时，Line Sampler并非生成所有的proposal，而是分别从正负样本中采样数目相等的proposal进行训练。同时，Line Sampler还会保证一些难样本（如一些与正样本有重合部分的负样本）的数目，来增加鲁棒性。

TP-LSD【 ECCV 20】

TP-LSD 是单阶段的直线检测网络。TP表示“Tri-points”,表示其对直线的三点式建模方式，这也是它能做到single stage的原因。

不同的直线建模方式

将直线表示成中点及到两端点的方向和距离，就可以同时去回归中点位置、直线方向、中点到两侧的距离。如此一来，就可以避免预测端点，再对端点两两组合预测分数的过程。

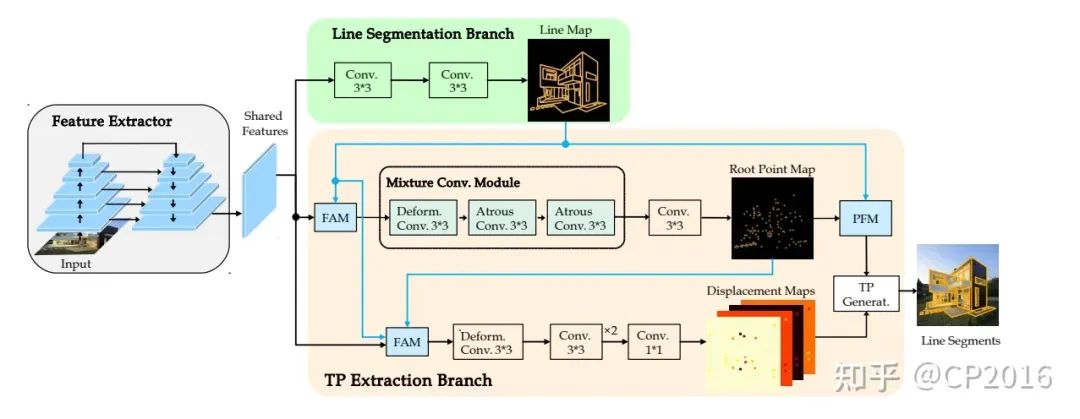

TP-LSD网络架构

从其网络架构看出，它也是先利用通用的特征提取器提取多尺度特征，随后通过不同的解码层，分别进行直线像素语义分割、中点检测，中点到两端点的位移向量预测。直线语义分割作为辅助信息，帮助中点定位，位移向量求解以及最终的融合。一般来说，在detection任务中做segmentation分支，都能提升检测效果。
