学习目标:
Comsol从今天开始学习
2020年10月13日
学习导向:
1、Comsol能干什么?

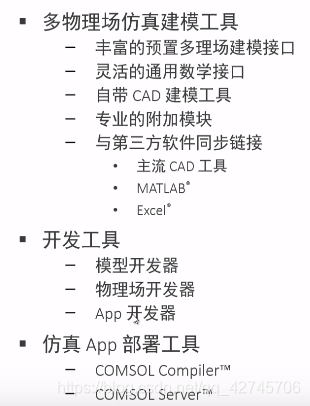

应用
此外comsol5.5版本新增多个工具用于编辑增材制造、3D 打印和 3D 扫描格式,COMSOL Compiler 支持生成最节省空间的可独立运行的仿真 App

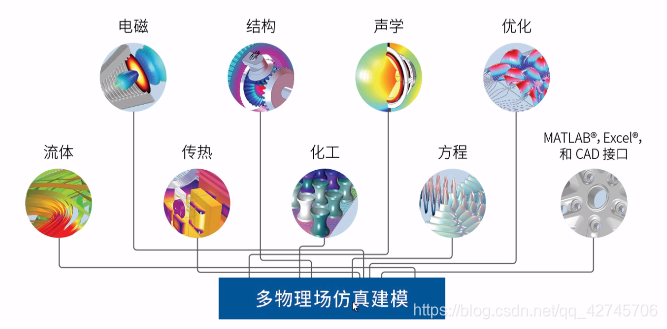

多物理场仿真建模

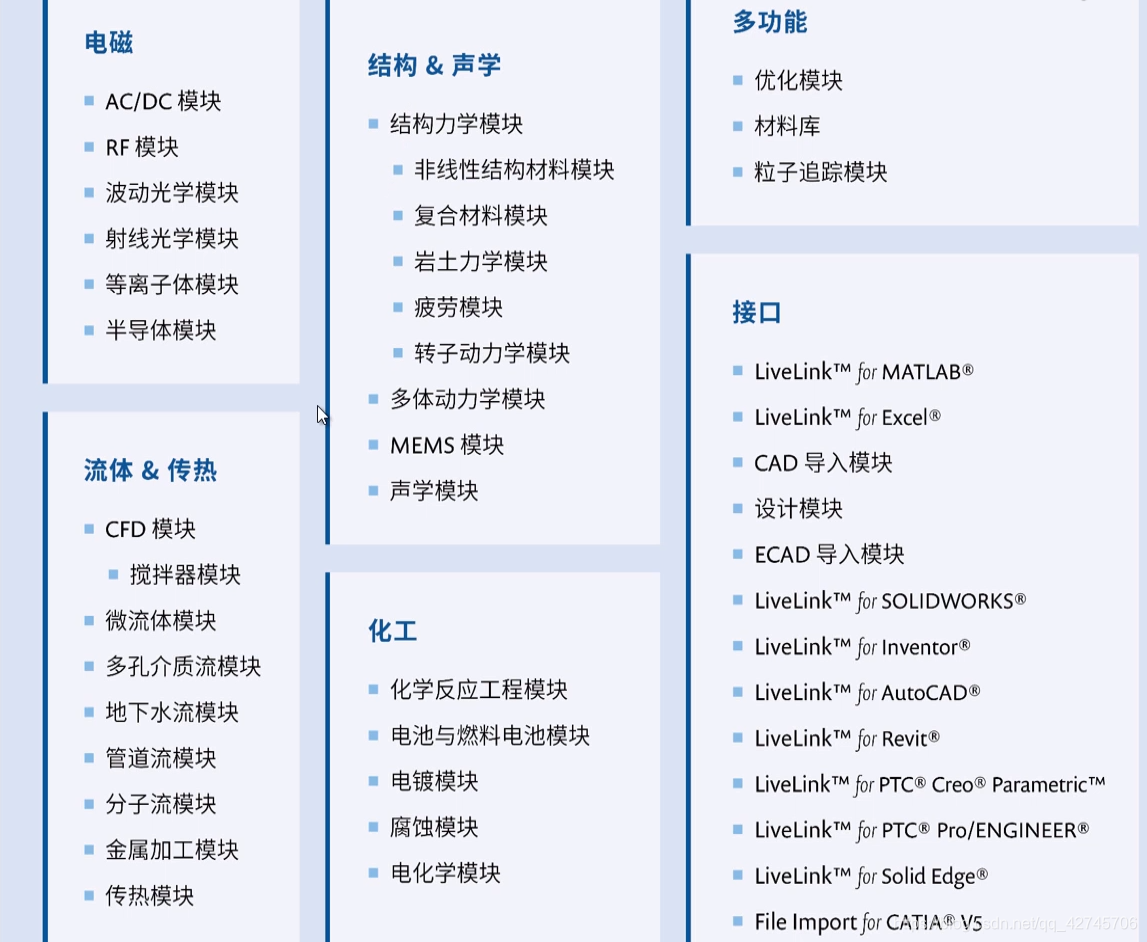

附加产品

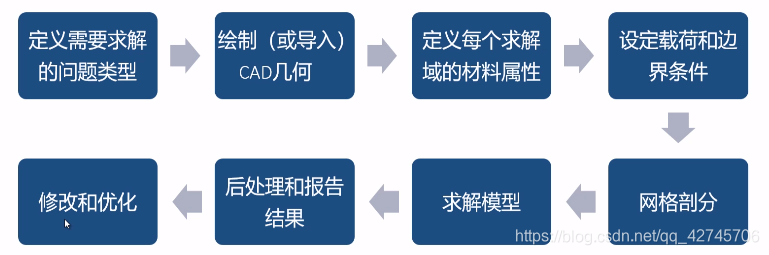

2、Comsol工作流程
3、学习计划:
从入门到入土
B站看入门教程,先不看高大尚的东西。(设置,参数,怎么建模,怎么找物理场的接口,什么模型用什么物理场)
4、Pay attention:
层(用于电磁场的完美匹配层等)

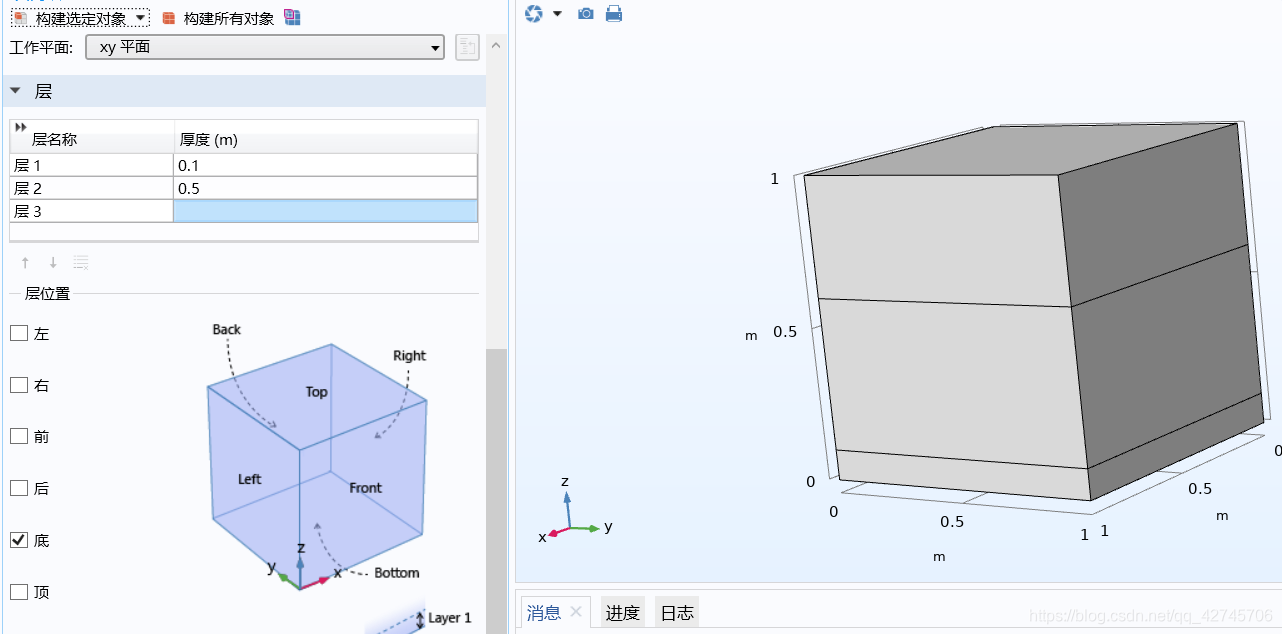

几何绘制层,工作平面:参考平面(xy面);层位置:以参考平面为底,厚度方向Z轴;
所有层厚度之和不能超过总高

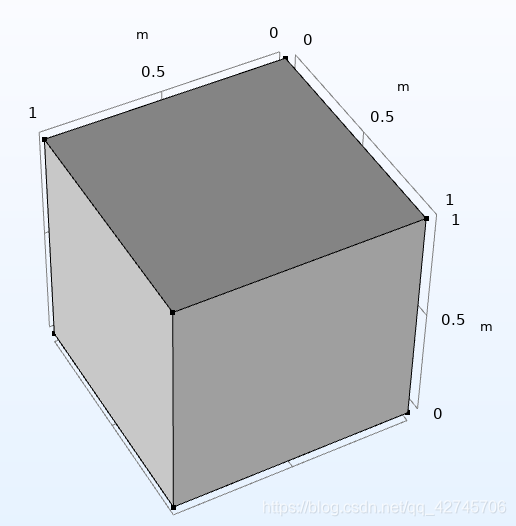

切体(用一平面将三维模型切开)
在三维模型上添加二维平面——>添加组件(二维、主屏幕)——>横截面(几何)
布尔操作的容差(包括自动、绝对修复容差和相对修复容差)
几何实体之间的间距 小于 绝对容差时会合并。相对容差指绝对容差 除以 最大坐标
5、联合体和装配体

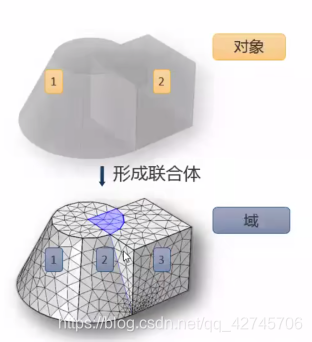

默认形成联合体(把所有建立的几何区域当做一个零件),当然不同的域可以使用不同的材料和物理场边界;两个域的重叠部分形成新的域;联合体的网格一般是连续的。

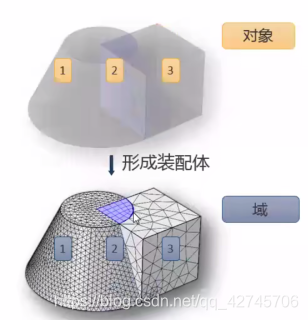

形成装配体:接触边界形成一致对/接触对实现连续性;装配体的网格一般非连续。
装配体使用范围
1、两个对象形成接触时: 形成装配体产生接触对;结构力学接触(MEMS和结构力学Module)
2、求解域和其它域发生相对运动: 形成装配体产生一致对;旋转电磁场(AC/DC Module);流体混合(搅拌器Module)
3、强调在接触对和一致对上连续的物理场: 如结构接触使得两个接触体的传热
4、不能使用装配体:求解带旋度-旋度方程的物理场(如Maxwell方程): 三维电磁波(RF和波动光学Module);所有的三维磁矢量方程(AC/DC module)
6、五大几何建模的建议

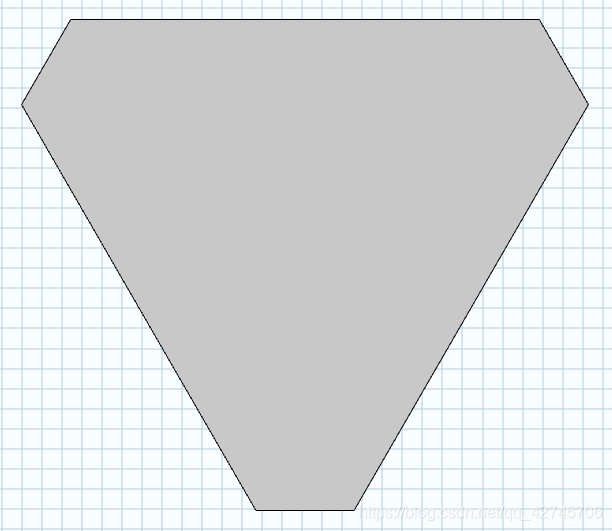

1、处理角部细节: 尽量避免将直角转化为圆角(转化后增大计算量,对最终结果影响小)
2、简化处理不必要的细节: 产品的logo、符号等在模型上会增大计算量
3、将薄层结构处理成边界条件
4、大尺度比例关系: 删除最小的特征(如很细的圆柱的径向可忽略,主要考虑轴向;厚度很小的材料,忽略厚度方向)

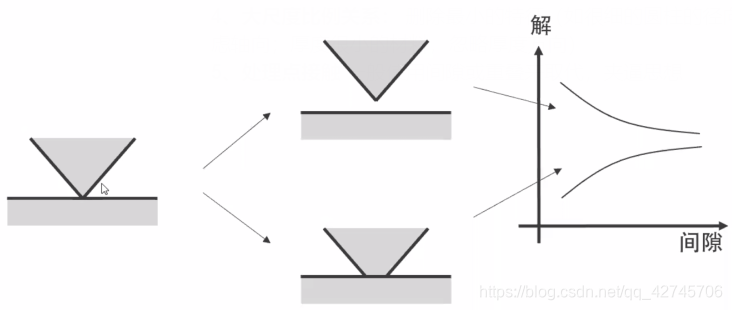

5、处理点接触 一般使用间隙或重叠来取代,夹逼思想
2020年10月14日18:20完成
此博客仅为学习记录,原视频地址:https://www.bilibili.com/video/BV19E411Q7J4
