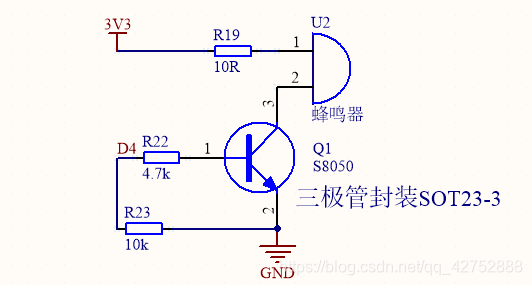

先上图：
在这里插入图片描述
本设计方法参考逐飞科技RT1064母版设计，现对该种设计方法进行解析。由于芯片引脚输出的带载能力较弱，因此通过单片机输出引脚直接驱动蜂鸣器是不可实现的，与此原理近似的驱动继电器也是无法实现的。
在该设计中，将蜂鸣器的正极通过限流电阻接至3.3V的电压输出。负极接至8050（NPN型）三极管的集电极，当D4处电压大于三极管的导通电压时，发射结正偏，三极管导通，由于蜂鸣器为有源蜂鸣器，因此蜂鸣器发声。
此处存在疑问，为什么D4至发射极会有一个电阻？
