三极管驱动蜂鸣器原理图设计

在设计蜂鸣器驱动电路的时候卡在了电阻值参数选定上，文章将从头到尾讲清楚三极管是怎么驱动蜂鸣器的。

1、蜂鸣器的分类

蜂鸣器简单分为有源和无源两种，所谓的“源”不是电源，可以简单的理解为有无振荡源。我们一般用的是有源蜂鸣器。有源蜂鸣器只需单片机的GPIO口给电平即可驱动。无源蜂鸣器需要用PWM波驱动，本人也是新手小白，哈哈哈，所以这篇文章分析的是有源蜂鸣器，无源蜂鸣器还有待探索。

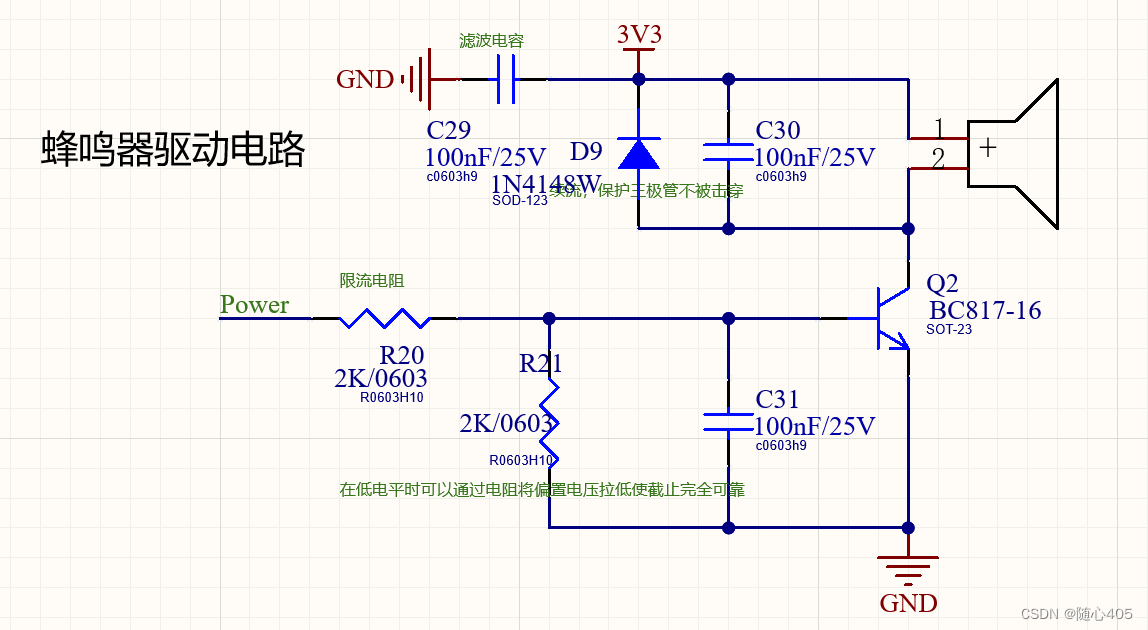

2、驱动电路

D9：是一个续流二极管，蜂鸣器本质上是一个感性元件，其电流不能瞬变，因此必须有一个续流二极管提供续流。否则，在蜂鸣器两端会产生几十伏的尖峰电压，可能损坏驱动三极管，并干扰整个电路系统的其它部分。

R20：是一个限流电阻，防止输出电流过大损坏三极管。

R21：相当于基极的下拉电阻。如果端口被悬空则由于R2的存在能够使三极管保持在可靠的关断状态（在电路关断时，因为三极管有结间电容，三极管be段端电压由0.7V缓慢下降，三极管没有完全关断，且处较于长时间放大状态，会损坏三极管）。如果删除R2则当power输入端悬空时则易受到干扰而可能导致三极管状态发生意外翻转或进入不期望的放大状态，造成蜂鸣器意外发声。所以加个下拉电阻，进行放电。
提升高电平的门槛电压。如果删除R2，则三极管的高电平门槛电压就只有0.7V，即A端输入电压只要超过0.7V 就有可能导通，添加R2的情况就不同了，当从A端输入电压达到约2.8V 时三极管才会饱和导通

工作原理：power输出低电平的时候偏置电压为0，三极管是截止状态，蜂鸣器不工作；power输出高电平时，存在偏置电压，三极管导通，由于蜂鸣器正极加了电源，蜂鸣器正常工作，电流从集电极流向地。三极管在这里起到开关作用。

3、电阻参数选定

电阻参数的设定，老规矩，先上规格书。

这是三极管的参数，由Ic=βIb可知β=100。

这是蜂鸣器的规格书，正常工作电流为30mA,工作电压范围在直流1.5~4V，这里选设计是3.3v。

计算如下：

R1理论上应选4K，但R1减小，Ib就增大，Ic也跟着变大，意味着可通过的电流值越大，所以R1可以再往小了选，我自己是选到2K。

当时我有个疑问，三极管不是会将集电极电流放大吗，集电极的电流超过蜂鸣器的工作电流，蜂鸣器不会被损坏吗？

其实这个矛盾总结来说就是没搞懂三极管放大的是什么，三极管放大的是集电极可通过的电流值，并不是真的把流过集电极的电流放大，就好比这里的数值基极电流是0.95mA，那么集电极可以通过的电流值最大为95mA（是可以通过的，不是真正的），蜂鸣器的工作电流是30mA，30mA比95mA小，此时集电极的真正电流值就是30mA，所以只要放大的集电极电流比蜂鸣器的工作电流大，蜂鸣器就可以正常工作。
