１.语法：
　[X,Y] = meshgrid(x,y)
　[X,Y] = meshgrid(x)
　[X,Y,Z] = meshgrid(x,y,z)
　[X,Y,Z] = meshgrid(x)
　
２.说明：
　１.[X,Y] = meshgrid(x,y) 基于向量 x 和 y 中包含的坐标返回二维网格坐标。
　　　X 是一个矩阵，每一行是 x 的一个副本；
　　　Y 也是一个矩阵，每一列是 y 的一个副本。
　　　坐标 X 和 Y 表示的网格有 length(y) 个行和 length(x) 个列。　　　
　２.[X,Y] = meshgrid(x) 与 [X,Y] = meshgrid(x,x) 相同，
　　　并返回网格大小为 length(x)×length(x) 的方形网格坐标。　　
　３.[X,Y,Z] = meshgrid(x,y,z) 返回由向量 x、y 和 z 定义的三维网格坐标。
　　　X、Y 和 Z 表示的网格的大小为 length(y)×length(x)×length(z)。　
　４.[X,Y,Z] = meshgrid(x) 与 [X,Y,Z] = meshgrid(x,x,x) 相同，
　　　并返回网格大小为 length(x)×length(x)×length(x) 的三维网格坐标。

３.示例：

x = 1:3;
y = 1:5;
[X,Y] = meshgrid(x,y)%产生length(x)个列，length(y)个行
X =
     1     2     3 %一行代表x的一个副本
     1     2     3
     1     2     3
     1     2     3
     1     2     3
Y =
     1     1     1%一列代表y的一个副本
     2     2     2
     3     3     3
     4     4     4
     5     5     5

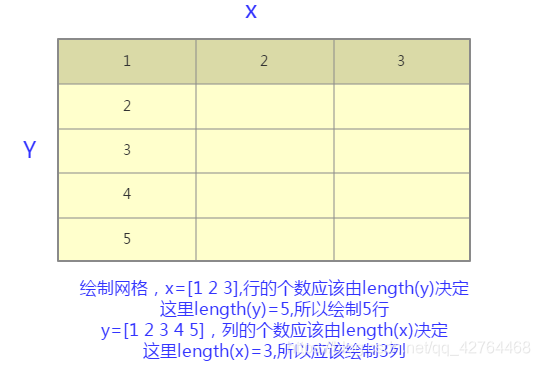

在二维网格上计算x^2+y^2

x = 1:3;
y = 1:5;
[X,Y] = meshgrid(x,y)
X.^2+Y.^2

X =
     1     2     3
     1     2     3
     1     2     3
     1     2     3
     1     2     3
Y =
     1     1     1
     2     2     2
     3     3     3
     4     4     4
     5     5     5
ans =
     2     5    10
     5     8    13
    10    13    18
    17    20    25
    26    29    34

在这里插入图片描述

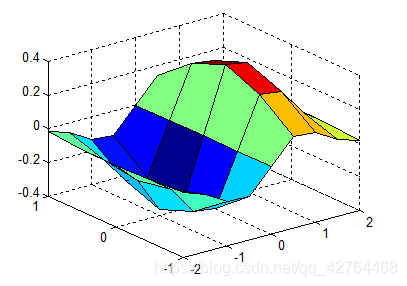

在二维网格上画图：

x = -2:0.5:2;
y = -1:0.5:1;
[X,Y] = meshgrid(x,y) %产生length(x)个列，length(y)个行，5x9
F = X.*exp(-X.^2-Y.^2)
surf(X,Y,F)

%每一行代表x的一个副本
X =
   -2.0000   -1.5000   -1.0000   -0.5000         0    0.5000    1.0000    1.5000    2.0000
   -2.0000   -1.5000   -1.0000   -0.5000         0    0.5000    1.0000    1.5000    2.0000
   -2.0000   -1.5000   -1.0000   -0.5000         0    0.5000    1.0000    1.5000    2.0000
   -2.0000   -1.5000   -1.0000   -0.5000         0    0.5000    1.0000    1.5000    2.0000
   -2.0000   -1.5000   -1.0000   -0.5000         0    0.5000    1.0000    1.5000    2.0000
  %每一列代表y的一个副本
Y =
   -1.0000   -1.0000   -1.0000   -1.0000   -1.0000   -1.0000   -1.0000   -1.0000   -1.0000
   -0.5000   -0.5000   -0.5000   -0.5000   -0.5000   -0.5000   -0.5000   -0.5000   -0.5000
         0         0         0         0         0         0         0         0         0
    0.5000    0.5000    0.5000    0.5000    0.5000    0.5000    0.5000    0.5000    0.5000
    1.0000    1.0000    1.0000    1.0000    1.0000    1.0000    1.0000    1.0000    1.0000
F =
   -0.0135   -0.0582   -0.1353   -0.1433         0    0.1433    0.1353    0.0582    0.0135
   -0.0285   -0.1231   -0.2865   -0.3033         0    0.3033    0.2865    0.1231    0.0285
   -0.0366   -0.1581   -0.3679   -0.3894         0    0.3894    0.3679    0.1581    0.0366
   -0.0285   -0.1231   -0.2865   -0.3033         0    0.3033    0.2865    0.1231    0.0285
   -0.0135   -0.0582   -0.1353   -0.1433         0    0.1433    0.1353    0.0582    0.0135

在这里插入图片描述
三维网格：

x = 0:2:6;
y = 0:1:6;
z = 0:3:6;
[X,Y,Z] = meshgrid(x,y,z)
F = X.^2 + Y.^2 + Z.^2;

X(:,:,1) =
     0     2     4     6
     0     2     4     6
     0     2     4     6
     0     2     4     6
     0     2     4     6
     0     2     4     6
     0     2     4     6
X(:,:,2) =
     0     2     4     6
     0     2     4     6
     0     2     4     6
     0     2     4     6
     0     2     4     6
     0     2     4     6
     0     2     4     6
X(:,:,3) =
     0     2     4     6
     0     2     4     6
     0     2     4     6
     0     2     4     6
     0     2     4     6
     0     2     4     6
     0     2     4     6
Y(:,:,1) =
     0     0     0     0
     1     1     1     1
     2     2     2     2
     3     3     3     3
     4     4     4     4
     5     5     5     5
     6     6     6     6
Y(:,:,2) =
     0     0     0     0
     1     1     1     1
     2     2     2     2
     3     3     3     3
     4     4     4     4
     5     5     5     5
     6     6     6     6
Y(:,:,3) =
     0     0     0     0
     1     1     1     1
     2     2     2     2
     3     3     3     3
     4     4     4     4
     5     5     5     5
     6     6     6     6
Z(:,:,1) =
     0     0     0     0
     0     0     0     0
     0     0     0     0
     0     0     0     0
     0     0     0     0
     0     0     0     0
     0     0     0     0
Z(:,:,2) =
     3     3     3     3
     3     3     3     3
     3     3     3     3
     3     3     3     3
     3     3     3     3
     3     3     3     3
     3     3     3     3
Z(:,:,3) =
     6     6     6     6
     6     6     6     6
     6     6     6     6
     6     6     6     6
     6     6     6     6
     6     6     6     6
     6     6     6     6
