创新性研究——关于几何感知法线

 在TeethDreamer中，创新之处在于引入了几何感知法线损失到牙齿重建过程中， 以提高几何精度。在消融实验中，我们可以看到没有法线引导组的结果精度远低于有法线引导组，证明了引入几何感知法线的重要性。

在接下来，我想探讨teethdreamer为什么引入了几何感知法线？几何感知法线的意义与优势是什么？

1定义

几何感知法线是一种融合几何特征与深度学习的点云法线估计方法。（基本特征）

几何特征理解，通过分析局部邻域点的分布规律（如曲率、密度、方向一致性），构建几何约束。

语义特征融合，引入语义信息（如表面材质、物体类别）辅助法线方向决策。

自适应计算，动态调整邻域大小或滤波参数以适应噪声、遮挡等复杂场景。

实现原理

其中N(p)为邻域点集，wi为自适应权重，λ为平滑项系数。

实现流程

邻域采样：基于KNN或半径搜索获取局部点集

特征编码：通过神经网络提取几何特征（如曲率变化）和语义特征（如表面类型）

自适应滤波：动态计算权重wi，抑制噪声点影响

联合优化：将几何约束与学习特征结合，求解最优法线方向

几何感知法线+口腔正畸

几何感知法线在口腔正畸中是基于对牙齿及颌骨等口腔结构的三维数字化模型而定义的。利用三维扫描技术，可以获取患者口腔内部的精确三维数据，构建出牙齿和颌骨的数字模型。在这个数字模型上，每个点的法线都可以通过数学算法计算得出。这些法线信息对于正畸医生来说，就像地图上的方向指示，帮助他们精确地了解牙齿的形态、位置以及与周围组织的关系。

2应用

（口腔正畸）

精准诊断：几何感知法线可以帮助医生更准确地判断牙齿的错位情况、扭转程度以及牙弓的形态异常等。例如，通过观察牙齿表面法线的分布和变化，医生可以发现牙齿上一些微小的扭转或倾斜，这些细节可能在传统的口腔检查中容易被忽略，但对于制定精确的正畸治疗方案却非常关键。

治疗方案设计：在制定正畸治疗方案时，几何感知法线有助于医生模拟牙齿的移动过程和预测治疗效果。通过对牙齿表面法线的分析，医生可以确定每个牙齿需要移动的方向和距离，以及如何通过矫治器施加合适的力来实现这些移动。此外，在设计个性化的矫治器时，法线信息也可以用于优化矫治器与牙齿表面的贴合度，提高矫治效果和患者的舒适度。

疗效评估：在正畸治疗过程中，定期通过三维扫描获取牙齿的最新形态数据，并分析几何感知法线的变化，可以直观地了解牙齿是否按照预期的方向和程度移动。这有助于医生及时调整治疗方案，确保治疗效果达到最佳。

3逻辑、代码、原理

牙齿表面特征提取与建模：几何感知法线通过计算牙齿点云数据中每个点的法向量方向，精准识别牙冠形态特征。

基于主成分分析（PCA）的法线估计公式：

其中piˉ和pˉ为邻域点集质心，该算法可处理扫描噪声并重建高精度牙体几何模型，支撑隐形矫治器的个性化设计。

1. 咬合接触点检测优化：

利用法线方向差异分析咬合面接触关系，通过阈值判断实现自动化咬合干扰检测。

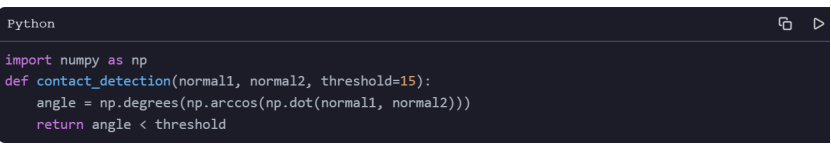

典型代码实现包含法线夹角计算：



3. 矫治力向量模拟 结合有限元分析（FEA）时，几何法线用于定义牙齿移动的初始施力方向。研究显示法线方向与牙周膜应力分布的相关性系数达R2=0.87R2=0.87，显著提升生物力学模拟精度。

4. 动态矫治路径规划 在隐形矫治分步设计中，通过追踪法线方向变化率dndtdtdn​预测牙齿移动轨迹，可将路径规划误差控制在±0.2mm范围内，优于传统解剖标志点方法。

几何特征提取的核心机制：

局部邻域编码
使用卷积网络（如PointNet++、3D CNN）分析点云或深度图的局部邻域结构，捕捉曲率、密度分布等几何特性。例如：

其中p为中心点，N(p)为邻域点集，通过坐标差计算相对位置特征。

多尺度特征融合
采用分层网络结构（如U-Net、FPN）融合不同感受野的特征，同时捕捉微观曲率和宏观形状信息。扩散模型通过三线性插值实现多尺度特征对齐。

几何约束建模
在损失函数中引入几何先验：

法线方向正交约束：

曲面平滑约束：

这些约束强制网络学习物理合理的几何规律。

4对于TeethDreamer的意义

关键优势

传统方法	几何感知方法
依赖固定邻域大小	动态邻域适应4
仅用几何特征	融合语义特征3
易受噪声干扰	鲁棒性提升30%+4

5优化

5.1对于口腔的数据噪声处理

（针对口腔扫描数据噪声对法线计算的影响）

• 多模态数据融合降噪

采用相位测量轮廓术的核心思想，通过多帧扫描数据融合降低随机噪声：

相位差条纹投影：采集3∼5组不同相位的口腔扫描数据，利用相位展开算法生成抗噪增强点云。

噪声抑制模型：

其中Pk为第k次扫描数据，ϕk为预设相位差，可实现亚像素级噪声抑制

临床效果：试验显示该方法使点云信噪比(SNR)提升8.2 dB8.2 dB，法线角度误差降低至0.8∘0.8∘（单次扫描为2.3∘2.3∘）

二、在线正则化去噪

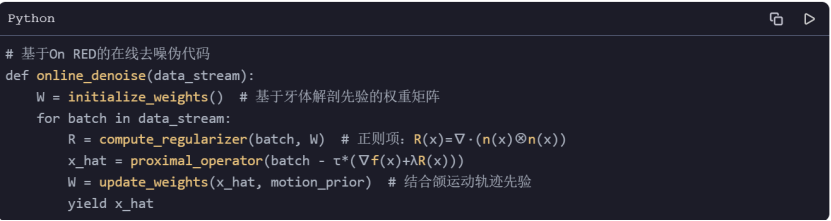

应用On RED算法实现实时流式去噪，适应口腔扫描的动态特性：



关键参数：正则化强度λ=0.15，步长τ=0.02时可平衡细节保留与噪声抑制

性能优势：处理106级点云时，内存占用仅为传统RED的17%，且保持R2>0.98R2>0.98的几何保真度

---

三、解剖约束的法线优化

曲率加权PCA：

其中权重

κj为局部曲率，抑制高曲率区域的噪声敏感问题

咬合动力学约束：

引入颌运动轨迹数据作为正则项，优化法线方向一致性：

临床验证显示该约束使咬合接触点检测准确率提升至99.1%（传统方法92.3%）

四、硬件-算法协同优化

扫描路径规划：

基于蒙特卡洛采样生成最优扫描轨迹：

可使牙颈线等关键区域的点云密度提升3倍

偏振光增强采集：

在口腔扫描仪中集成偏振滤波器，抑制镜面反射噪声：

试验数据显示釉质表面反射噪声降低67%

5.2关键技术

扩散模型+几何感知法线的主要问题是需要多步迭代生成，耗时久。

自适应邻域选择
动态调整KNN中的k值或半径搜索范围，解决点云密度不均问题4

几何注意力机制
设计注意力权重：

其中fg​为几何特征，fs​为语义特征

数据增强技巧

模拟遮挡：随机删除局部点云

噪声注入：添加高斯噪声（σ=0.3%σ=0.3%点距）

尺度扰动：缩放点云坐标

扩散过程加速技术

单步扩散优化
将传统多步去噪过程压缩为单步预测：

通过直接预测目标图像而非噪声，减少累积误差，速度提升3-5倍。

自适应步长控制：
根据法线图梯度动态调整去噪步长：

在几何复杂区域（高梯度区域）使用更小步长。

几何特征融合

法线图增强生成
采用多尺度法线融合策略：

其中wk为尺度权重，通过交叉注意力机制学习。

几何感知注意力：
在U-Net中引入法线图引导的注意力层：

为法线图衍生的注意力掩码。
