生物分子相互作用的随机模拟：模拟生物分子（如蛋白质和配体）之间的随机结合和解离过程。使用 Python 的随机数生成功能，根据分子的结合常数和解离常数，模拟分子在溶液中的相互作用。统计不同时间点结合的分子数量和游离的分子数量，分析分子浓度、温度等因素对相互作用的影响。通过模拟多次实验，评估相互作用的可靠性和变异性。
import numpy as np
import matplotlib.pyplot as plt
from typing import List, Tuple, Dict
import pandas as pd
import os
from matplotlib.colors import LinearSegmentedColormap
# 添加字体设置以确保中文正常显示
plt.rcParams["font.family"] = ["SimHei", "WenQuanYi Micro Hei", "Heiti TC", "sans-serif"]
plt.rcParams["axes.unicode_minus"] = False # 确保负号正确显示
class BiomolecularSimulator:
"""生物分子相互作用随机模拟类"""
def __init__(self, protein_conc: float, ligand_conc: float,
k_on: float, k_off: float, volume: float = 1.0,
temperature: float = 298.15, seed: int = None):
"""
初始化生物分子模拟参数
参数:
protein_conc: 蛋白质初始浓度 (μM)
ligand_conc: 配体初始浓度 (μM)
k_on: 结合速率常数 (μM^-1·s^-1)
k_off: 解离速率常数 (s^-1)
volume: 反应体积 (L)
temperature: 温度 (K)
seed: 随机数生成器种子
"""
# 转换浓度为分子数
avogadro = 6.022e23 # 阿伏伽德罗常数
self.initial_protein = int(protein_conc * 1e-6 * avogadro * volume)
self.initial_ligand = int(ligand_conc * 1e-6 * avogadro * volume)
self.k_on = k_on * 1e-6 # 转换为分子数单位
self.k_off = k_off
self.volume = volume
self.temperature = temperature
self.boltzmann = 1.38e-23 # 玻尔兹曼常数 (J/K)
# 初始化随机数生成器
self.rng = np.random.default_rng(seed)
# 模拟结果存储
self.simulation_results = []
def calculate_reaction_rates(self, protein: int, ligand: int, complex: int) -> Tuple[float, float]:
"""
计算结合和解离反应的速率
参数:
protein: 当前蛋白质分子数
ligand: 当前配体分子数
complex: 当前复合物分子数
返回:
结合速率和解离速率
"""
binding_rate = self.k_on * protein * ligand
dissociation_rate = self.k_off * complex
return binding_rate, dissociation_rate
def run_simulation(self, max_time: float, record_interval: float = 0.1) -> Dict:
"""
运行 Gillespie 随机模拟
参数:
max_time: 最大模拟时间 (s)
record_interval: 记录数据的时间间隔 (s)
返回:
包含模拟结果的字典
"""
# 初始化分子数和时间
protein = self.initial_protein
ligand = self.initial_ligand
complex = 0
time = 0.0
# 记录初始状态
next_record_time = 0.0
time_points = [time]
protein_counts = [protein]
ligand_counts = [ligand]
complex_counts = [complex]
# 主模拟循环
while time < max_time:
# 计算反应速率
binding_rate, dissociation_rate = self.calculate_reaction_rates(protein, ligand, complex)
total_rate = binding_rate + dissociation_rate
# 如果没有可能的反应，退出循环
if total_rate <= 0:
break
# 确定下一个反应的时间
dt = self.rng.exponential(1.0 / total_rate)
time += dt
# 记录数据
while time >= next_record_time and next_record_time <= max_time:
time_points.append(next_record_time)
protein_counts.append(protein)
ligand_counts.append(ligand)
complex_counts.append(complex)
next_record_time += record_interval
# 确定发生的反应类型
if self.rng.random() < binding_rate / total_rate:
# 发生结合反应
protein -= 1
ligand -= 1
complex += 1
else:
# 发生解离反应
protein += 1
ligand += 1
complex -= 1
# 确保记录到最大时间点
if time_points[-1] < max_time:
time_points.append(max_time)
protein_counts.append(protein)
ligand_counts.append(ligand)
complex_counts.append(complex)
# 转换为浓度 (μM)
avogadro = 6.022e23
protein_conc = np.array(protein_counts) / (avogadro * self.volume) * 1e6
ligand_conc = np.array(ligand_counts) / (avogadro * self.volume) * 1e6
complex_conc = np.array(complex_counts) / (avogadro * self.volume) * 1e6
# 计算结合分数
if self.initial_protein > 0:
binding_fraction = complex_conc / (protein_conc + complex_conc)
else:
binding_fraction = np.zeros_like(complex_conc)
# 存储结果
result = {
'time': np.array(time_points),
'protein_concentration': protein_conc,
'ligand_concentration': ligand_conc,
'complex_concentration': complex_conc,
'binding_fraction': binding_fraction
}
self.simulation_results.append(result)
return result
def run_multiple_simulations(self, num_simulations: int, max_time: float,
record_interval: float = 0.1) -> List[Dict]:
"""
运行多次独立模拟
参数:
num_simulations: 模拟次数
max_time: 最大模拟时间 (s)
record_interval: 记录数据的时间间隔 (s)
返回:
包含所有模拟结果的列表
"""
all_results = []
for i in range(num_simulations):
result = self.run_simulation(max_time, record_interval)
all_results.append(result)
print(f"完成模拟 {i + 1}/{num_simulations}")
return all_results
def analyze_concentration_effect(self, protein_concentrations: List[float],
ligand_concentration: float, num_simulations: int = 1,
max_time: float = 10.0) -> Dict:
"""
分析蛋白质浓度对结合的影响
参数:
protein_concentrations: 蛋白质浓度列表 (μM)
ligand_concentration: 配体浓度 (μM)
num_simulations: 每个浓度的模拟次数
max_time: 最大模拟时间 (s)
返回:
包含不同浓度下结合分数的结果
"""
results = {}
for conc in protein_concentrations:
# 更新蛋白质浓度
avogadro = 6.022e23
self.initial_protein = int(conc * 1e-6 * avogadro * self.volume)
# 运行多次模拟
conc_results = []
for _ in range(num_simulations):
result = self.run_simulation(max_time)
conc_results.append(result['binding_fraction'][-1]) # 最终结合分数
# 计算平均值和标准差
results[conc] = {
'mean': np.mean(conc_results),
'std': np.std(conc_results),
'all_values': conc_results
}
# 恢复原始蛋白质浓度
self.initial_protein = int(self.initial_protein * 1e-6 * avogadro * self.volume)
return results
def analyze_temperature_effect(self, temperatures: List[float],
num_simulations: int = 1, max_time: float = 10.0) -> Dict:
"""
分析温度对结合的影响
参数:
temperatures: 温度列表 (K)
num_simulations: 每个温度的模拟次数
max_time: 最大模拟时间 (s)
返回:
包含不同温度下结合分数的结果
"""
results = {}
for temp in temperatures:
# 更新温度
self.temperature = temp
# 运行多次模拟
temp_results = []
for _ in range(num_simulations):
result = self.run_simulation(max_time)
temp_results.append(result['binding_fraction'][-1]) # 最终结合分数
# 计算平均值和标准差
results[temp] = {
'mean': np.mean(temp_results),
'std': np.std(temp_results),
'all_values': temp_results
}
# 恢复原始温度
self.temperature = 298.15
return results
def calculate_equilibrium_constant(self, results: Dict) -> float:
"""
从模拟结果计算平衡常数
参数:
results: 单次模拟的结果
返回:
平衡常数 Kd (μM)
"""
# 获取最终浓度
final_protein = results['protein_concentration'][-1]
final_ligand = results['ligand_concentration'][-1]
final_complex = results['complex_concentration'][-1]
# 计算 Kd = [P][L]/[PL]
if final_complex > 0:
kd = (final_protein * final_ligand) / final_complex
else:
kd = float('inf')
return kd
class SimulationAnalyzer:
"""模拟结果分析和可视化类"""
@staticmethod
def plot_concentration_time_course(results: Dict, title: str = "分子浓度随时间变化",
save_path: str = None):
"""
绘制浓度随时间变化的曲线
参数:
results: 模拟结果字典
title: 图表标题
save_path: 保存图像的路径，为None则不保存
"""
time = results['time']
protein = results['protein_concentration']
ligand = results['ligand_concentration']
complex = results['complex_concentration']
plt.figure(figsize=(10, 6))
plt.plot(time, protein, 'b-', label='蛋白质')
plt.plot(time, ligand, 'r-', label='配体')
plt.plot(time, complex, 'g-', label='复合物')
plt.xlabel('时间 (s)')
plt.ylabel('浓度 (μM)')
plt.title(title)
plt.legend()
plt.grid(True)
if save_path:
plt.savefig(save_path)
plt.close()
else:
plt.show()
@staticmethod
def plot_binding_fraction(results: Dict, title: str = "结合分数随时间变化",
save_path: str = None):
"""
绘制结合分数随时间变化的曲线
参数:
results: 模拟结果字典
title: 图表标题
save_path: 保存图像的路径，为None则不保存
"""
time = results['time']
binding_fraction = results['binding_fraction']
plt.figure(figsize=(10, 6))
plt.plot(time, binding_fraction, 'm-')
plt.xlabel('时间 (s)')
plt.ylabel('结合分数')
plt.title(title)
plt.grid(True)
if save_path:
plt.savefig(save_path)
plt.close()
else:
plt.show()
@staticmethod
def plot_multiple_simulations(all_results: List[Dict], title: str = "多次模拟结果比较",
save_path: str = None):
"""
绘制多次模拟的结合分数曲线
参数:
all_results: 所有模拟结果的列表
title: 图表标题
save_path: 保存图像的路径，为None则不保存
"""
plt.figure(figsize=(10, 6))
# 创建自定义颜色映射
colors = plt.cm.viridis(np.linspace(0, 1, len(all_results)))
for i, result in enumerate(all_results):
time = result['time']
binding_fraction = result['binding_fraction']
plt.plot(time, binding_fraction, color=colors[i], alpha=0.7,
label=f'模拟 {i + 1}')
plt.xlabel('时间 (s)')
plt.ylabel('结合分数')
plt.title(title)
plt.grid(True)
plt.legend()
if save_path:
plt.savefig(save_path)
plt.close()
else:
plt.show()
@staticmethod
def plot_concentration_effect(results: Dict, title: str = "蛋白质浓度对结合的影响",
save_path: str = None):
"""
绘制蛋白质浓度对结合分数的影响
参数:
results: 浓度分析结果
title: 图表标题
save_path: 保存图像的路径，为None则不保存
"""
concentrations = sorted(results.keys())
mean_values = [results[conc]['mean'] for conc in concentrations]
std_values = [results[conc]['std'] for conc in concentrations]
plt.figure(figsize=(10, 6))
plt.errorbar(concentrations, mean_values, yerr=std_values, fmt='o-', capsize=5)
plt.xlabel('蛋白质浓度 (μM)')
plt.ylabel('平衡结合分数')
plt.title(title)
plt.grid(True)
if save_path:
plt.savefig(save_path)
plt.close()
else:
plt.show()
@staticmethod
def plot_temperature_effect(results: Dict, title: str = "温度对结合的影响",
save_path: str = None):
"""
绘制温度对结合分数的影响
参数:
results: 温度分析结果
title: 图表标题
save_path: 保存图像的路径，为None则不保存
"""
temperatures = sorted(results.keys())
mean_values = [results[temp]['mean'] for temp in temperatures]
std_values = [results[temp]['std'] for temp in temperatures]
plt.figure(figsize=(10, 6))
plt.errorbar(temperatures, mean_values, yerr=std_values, fmt='o-', capsize=5)
plt.xlabel('温度 (K)')
plt.ylabel('平衡结合分数')
plt.title(title)
plt.grid(True)
if save_path:
plt.savefig(save_path)
plt.close()
else:
plt.show()
def run_simulation_example():
"""运行模拟示例"""
# 创建输出目录
if not os.path.exists('simulation_results'):
os.makedirs('simulation_results')
# 初始化模拟器 (典型的蛋白质-配体相互作用参数)
simulator = BiomolecularSimulator(
protein_conc=1.0, # 蛋白质浓度 (μM)
ligand_conc=5.0, # 配体浓度 (μM)
k_on=1.0e3, # 结合速率常数 (μM^-1·s^-1)
k_off=0.1, # 解离速率常数 (s^-1)
volume=1.0e-15, # 体积 (L, 相当于1飞升)
temperature=298.15, # 温度 (K)
seed=42 # 随机数种子，保证结果可重复
)
# 1. 运行单次模拟
print("运行单次模拟...")
single_result = simulator.run_simulation(max_time=10.0, record_interval=0.01)
# 计算平衡常数
kd = simulator.calculate_equilibrium_constant(single_result)
print(f"计算得到的平衡常数 Kd = {kd:.4f} μM")
print(f"理论 Kd = {simulator.k_off / simulator.k_on * 1e6:.4f} μM")
# 可视化单次模拟结果
analyzer = SimulationAnalyzer()

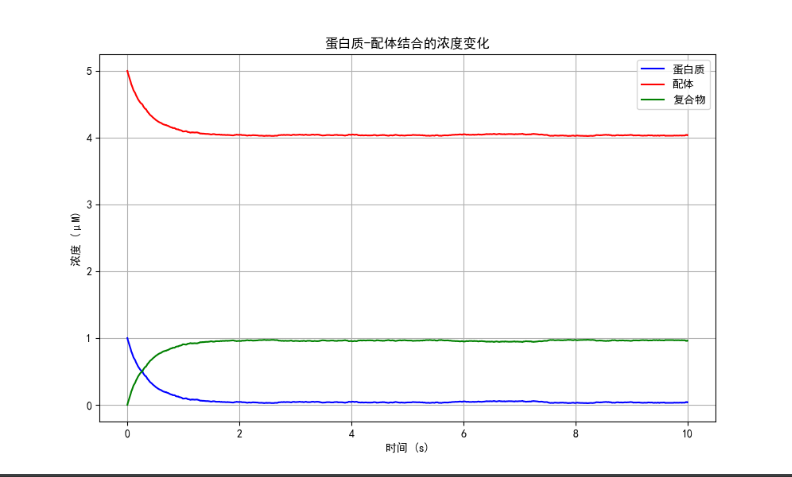

analyzer.plot_concentration_time_course(
single_result,
title="蛋白质-配体结合的浓度变化",
save_path="simulation_results/concentration_time_course.png"
)

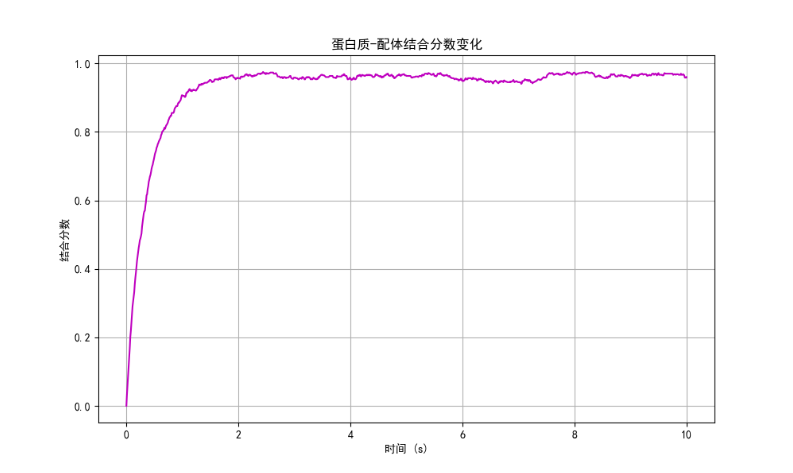

analyzer.plot_binding_fraction(
single_result,
title="蛋白质-配体结合分数变化",
save_path="simulation_results/binding_fraction.png"
)
# 2. 运行多次模拟，评估变异性
print("\n运行多次模拟以评估变异性...")
num_simulations = 10
all_results = simulator.run_multiple_simulations(
num_simulations=num_simulations,
max_time=10.0,
record_interval=0.1
)
# 计算平均平衡常数
kd_values = [simulator.calculate_equilibrium_constant(result) for result in all_results]
print(f"多次模拟得到的平均 Kd = {np.mean(kd_values):.4f} ± {np.std(kd_values):.4f} μM")
# 可视化多次模拟结果

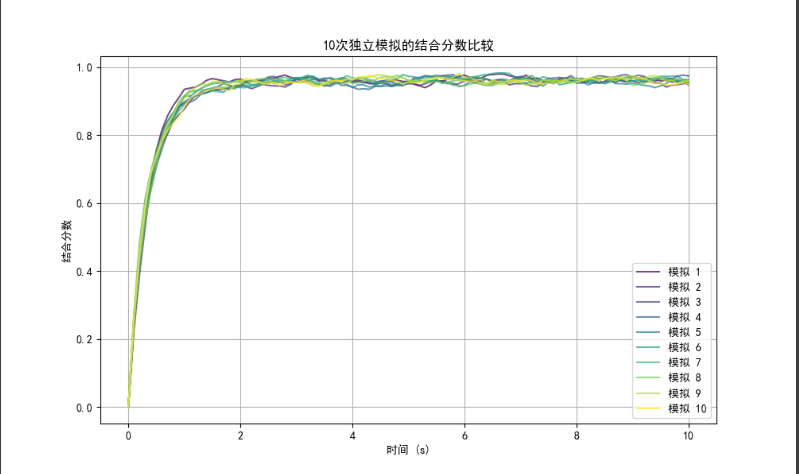

analyzer.plot_multiple_simulations(
all_results,
title=f"{num_simulations}次独立模拟的结合分数比较",
save_path="simulation_results/multiple_simulations.png"
)
# 3. 分析蛋白质浓度的影响
print("\n分析蛋白质浓度的影响...")
protein_concentrations = [0.1, 0.5, 1.0, 2.0, 5.0, 10.0] # μM
conc_results = simulator.analyze_concentration_effect(
protein_concentrations=protein_concentrations,
ligand_concentration=5.0, # 保持配体浓度恒定
num_simulations=3,
max_time=10.0
)
# 可视化浓度影响
analyzer.plot_concentration_effect(
conc_results,
title="蛋白质浓度对平衡结合分数的影响",
save_path="simulation_results/concentration_effect.png"
)
# 4. 分析温度的影响

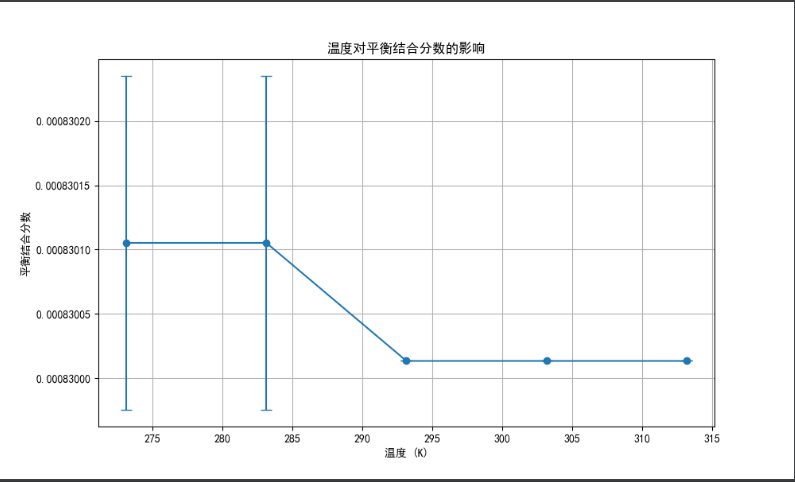

print("\n分析温度的影响...")
temperatures = [273.15, 283.15, 293.15, 303.15, 313.15] # K (0°C 到 40°C)
temp_results = simulator.analyze_temperature_effect(
temperatures=temperatures,
num_simulations=3,
max_time=10.0
)
# 可视化温度影响
analyzer.plot_temperature_effect(
temp_results,
title="温度对平衡结合分数的影响",
save_path="simulation_results/temperature_effect.png"
)
print("\n模拟完成！结果已保存到 simulation_results 目录")
if __name__ == "__main__":
run_simulation_example()
扫一扫
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
