电机控制器(MCU)功率器件选型参数计算

0. 内容简介

在电机控制器的设计过程中,对功率器件MOSFET的漏极电流 I D I_D ID 进行校核计算是一项重要工作。这里把我自己的一些推导过程做简单叙述,主要针对某型车用电机所匹配的电机控制器,功率器件为N-MOS,交流端输出波形为正弦波,并且假设调制比 m = 1 m=1 m=1 。下文里面出现的变量均如题图所示。

本文如有错误和叙述不清之处,恳请读者批评指正。

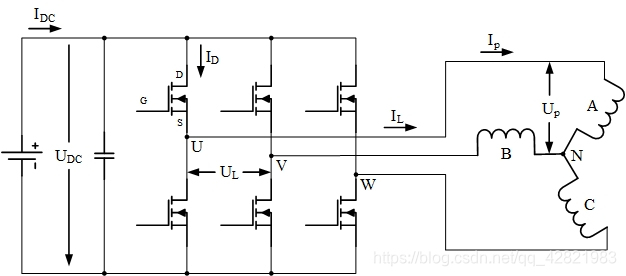

电机控制电路,星形接法

1. 交流输出端线电流 I L I_L IL

对于特定的某相而言,例如U相,其交流输出的电流的有效值 I L I_L IL 实际上由与之串联的MOS提供,所以数值上等于从对应的MOS的漏极D输入、源极S输出的漏极电流 I D I_D ID,有:

I L = I D I_L=I_D IL=ID

I D I_D ID,漏极电流(有效值);

由于三相是对称的,所以V、W相的表达式也是如此。这里为了行文简洁,不标注表示U相的角标。下文如果没有专门说明,也是针对U相做分析。

2. 交流输出端线电压 U L U_L UL

交流端由于是三相,所以应考虑区分相电压和线电压。其中,U点相对V点的交流线电压 U L U_L UL 的峰值等于直流母线电压 U D C U_{DC} UDC,对于SVPWM方式,线电压 U L U_L UL 的有效值为直流母线电压 U D C U_{DC} UDC 1 / 2 1/\sqrt{2} 1/2 ,即:

U L = 1 2 ⋅ U D C U_L=\frac{1}{\sqrt{2}}\cdot U_{DC} UL=2 1UDC

U D C U_{DC} UDC,直流母线电压;

3. 电机端的相电流 I p I_p Ip

电机采用星形接法,电机的A相绕组和电机控制器的U相串联,所以电机A相的相电流 I p I_p Ip 与电机控制器U相的线电流 I L I_L IL 相等:

I p = I L I_p=I_L Ip=IL

I L I_L IL,输出端线电流;

4. 电机端的相电压 U p U_p Up

电机采用星形接法,电机A相的相电压等于电机控制器线电压的 1 / 3 1/\sqrt{3} 1/3 ,即:

U p = 1 3 ⋅ U L U_p=\frac{1}{\sqrt{3}}\cdot U_L Up=3 1UL

U L U_L UL,输出端线电压;

5. 有功功率 P P P

考虑电机A相绕组,其有功功率等于加在它身上的相电压 U p U_p Up、通过它的相电流 I p I_p Ip、当前功率因数 c o s φ cos\varphi cosφ 三者的乘积,再考虑共有三个一样的绕组,所以整个电机的有功功率 P P P 为:

P = 3 ⋅ c o s φ ⋅ U p ⋅ I p P=3\cdot cos\varphi\cdot U_{p}\cdot I_p P=3cosφUpIp

代入上文得到的相电压 U p U_p Up 和相电流 I p I_p Ip 的表达式,得到有功功率 P P P 关于电机控制器线电压 U L U_L UL 和线电流 I L I_L IL 的表达式:

P = 3 ⋅ c o s φ ⋅ U L ⋅ I L P=\sqrt{3}\cdot cos\varphi\cdot U_{L}\cdot I_L P=3 cosφULIL

再代入线电压 U L U_L UL 和线电流 I L I_L IL 的表达式,得到有功功率 P P P 关于直流母线电压 U D C U_{DC} UDC 和漏极电流 I D I_D ID 的表达式:

P = 3 2 ⋅ c o s φ ⋅ U D C ⋅ I D P=\frac{\sqrt{3}}{\sqrt{2}}\cdot cos\varphi\cdot U_{DC}\cdot I_D P=2 3 cosφUDCID

以上各式中,
c o s φ cos\varphi cosφ,功率因数;
U p U_p Up,电机端相电压;
I p I_p Ip,电机端相电流;
U L U_L UL,交流输出端线电压;
I L I_L IL,交流输出端线电流;
U D C U_{DC} UDC,直流母线电压;
I D I_D ID,漏极电流;

6. 漏极电流 I D I_D ID

由有功功率 P P P 的表达式可以反求漏极电流 I D I_D ID

I D = 2 3 ⋅ c o s φ ⋅ P U D C I_D=\frac{\sqrt{2}}{\sqrt{3}\cdot cos\varphi}\cdot \frac{P}{U_{DC}} ID=3 cosφ2 UDCP

P P P,有功功率;
c o s φ cos\varphi cosφ,功率因数;
U D C U_{DC} UDC,直流母线电压;
I D C I_{DC} IDC,直流母线电流;

需要注意的是,这里漏极电流 I D I_D ID 是单个半桥臂,本例中也就是题图中所示的单个MOS提供的漏极电流。但如果半桥臂是由N个MOS并联的,则 I D I_D ID 应为N个MOS的漏极电流之和。

7. 漏极电流峰值 I D m I_{Dm} IDm

I D I_D ID 为漏极电流的有效值,由于输出波形是正弦波,所以漏极电流的峰值为漏极电流有效值的 2 \sqrt{2} 2 倍,即:

I D m = 2 ⋅ I D I_{Dm}=\sqrt{2}⋅I_D IDm=2 ID

假设桥臂使用N个MOS并联。那么可以使用规格书中提供的连续漏极电流的许用值校核 I D / N I_D/N ID/N I D m / N I_{Dm}/N IDm/N,并使用脉冲漏极电流许用值校核 I D m I_{Dm} IDm

注意这里是用N个MOS的总漏极电流峰值 I D m I_{Dm} IDm 和单个MOS的脉冲漏极电流许用值做比较。这是考虑到各MOS存在差异,导通时间并不相同,所必然会存在只有一个MOS导通的时刻。此时,这个提前导通的MOS承担了本应由N个MOS共同承担的所有电流,也就是 I D m I_{Dm} IDm

当然了,校核并不是简单的小于许用值就算合格,还需要考虑足够的安全系数。这个安全系数受到不同的原料、工艺、场景和客户(大雾)等因素的影响会有不同的取值,这里就不展开说了。

(全文完)

(好吧,其实是说不明白……)
