简单理解Tomasulo算法与重加载缓冲区

参考书：《计算机体系结构量化研究方法》 作者：John L. Hennessy

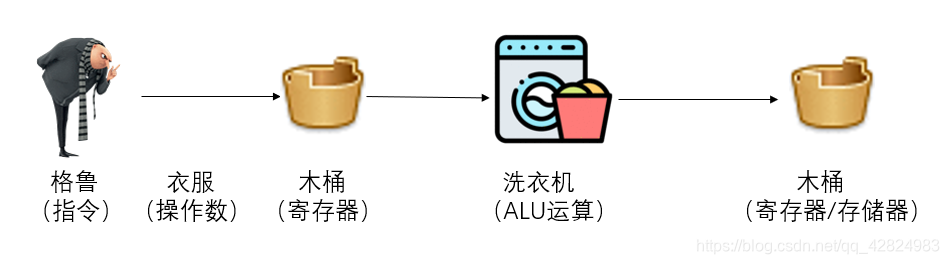

流水线运行的一个主要限制是：它们使用循序指令发射与执行的方式。把指令执行的流水线简单比喻为洗衣服：

采用循序发射与执行方式的限制，意思就是，衣服只能一件一件洗，洗完一件才能洗下一件。如果现在洗衣机坏掉了（硬件故障），或者衣服还没脏（操作数不可用），这个流水线就停顿了，哪怕后面还有指令等待执行。但是我们希望操作数可用的时候就立即执行指令（有脏衣服就洗），这样的流水线实际上是乱序执行的，意味着它将会乱序完成。这就是动态调度的主要思想。

一、Tomasulo算法

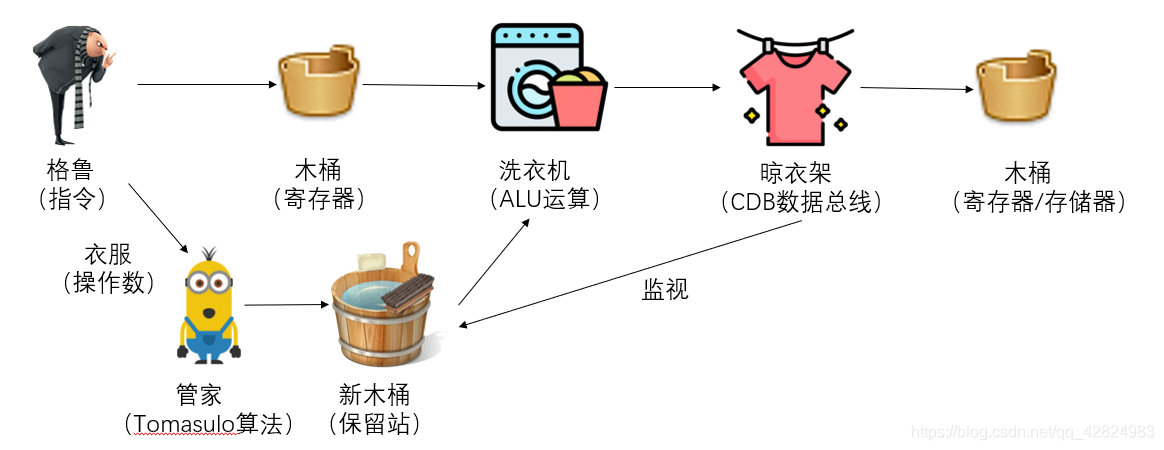

我们的目的是让操作数可用的时候立即开始执行。于是我们增加了一个“管家”，如图所示：

Tomasulo算法大概是这样的：
这家主人说我要洗衣服，告诉了管家，这个步骤叫做指令发射。之前不同的是，这个指令由管家保存，并把相应的操作和衣服放在了新木桶中，这个木桶就是算法中的保留站。这个木桶很大，可以存放多条指令。不像之前，必须一条一条指令循序执行。不过有一点要注意，在Tomasulo算法中，指令仍然是循序发射的。主人1，主人2跟管家说我要洗衣服，这个过程是一个一个来的。
但是动态调度是如何实现的呢？
现在新木桶很大，现在里边可以存放多条指令和衣服。但是现在管家发现了，虽然主人1说要洗一件衣服，但是衣服还没来，或者是这件衣服还在洗衣机中洗。那么管家就会在木桶中给主人1留一个位置。因为衣服还没来，没办法洗。这时候管家就会为主人2先洗衣服，同时监视晾衣架上主人1的衣服有没有洗好。一旦发现晾衣架上主人1的衣服准备好了，那么就立即开始为主人1洗衣服。这就实现了：

• 操作数可用时立即执行程序
• 指令的循序发射以及乱序执行

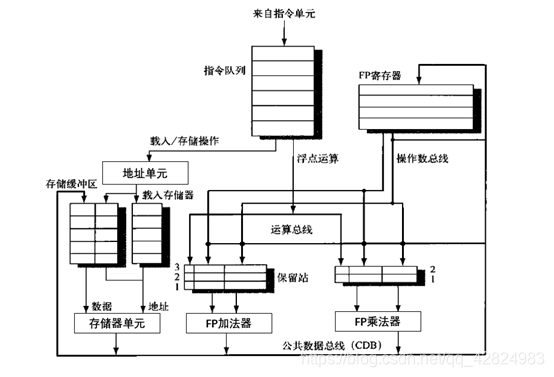

Tomasulo算法的真实结构图如下所示：

下面讲一下算法的细节问题：
看以下下面这串代码：

DIV.D	F0,F2,F4		;F0 = F2/F4
ADD.D	F6,F0.F8		;F6 = F0 + F8
S.D		F6,0(R1)		;存储
SUB.D	F8,F10.F8		;F8 = F10 - F8
MUL.D	F6,F10,F8		;F6 = F10 * F8

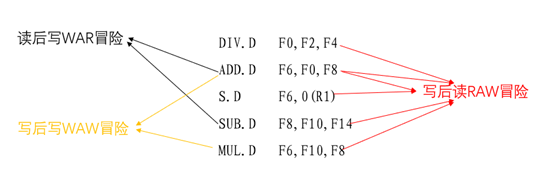

虽然代码不大，但出现的数据冒险很多，共有5个：

把这个算法写到保留站时，保留站应该如何处理呢？
寄存器重命名！
保留站会把这个代码改写一丢丢，对寄存器进行重命名，使其不在冲突。改写后的代码如下：

DIV.D	F0,F2,F4
ADD.D	S,F0,F8
S.D		S,0(R1)
SUB.D	T,F10,F14
MUL.D	F6,F10,T

S,T为重命名的寄存器名称，这样就去除了所有的读后写WAR冒险和写后写WAW冒险。但是如果细心点会发现，改写后的代码中还存在写后读冒险。应该如何解决呢？因为刚才也介绍到，保留站只会在操作数可用的时候才会执行程序。如果正在写源寄存器，那么保留站将会先执行其他执行，等待源寄存器写好，再执行此条指令，这样就解决了所有的写后读RAW冒险。总结来说：

• 操作数可用时执行程序，解决了写后读RAW冒险
• 寄存器重命名解决了写后写WAW，以及读后写WAR冒险

另外，在写结果时，先将计算结果写到CDB（公共数据总线）中。然后CDB上进行广播，看这个计算结果有没有作为是其他指令源操作数的。如果保留站发现有，就会更新保留站源操作数的值。这样就代替了流水线寄存器。

二、推测

什么是推测呢？举个例子，现在这家主人说，我要洗衣服，我洗完这件还得洗，不过洗的衣服不确定，要么洗衣服A，要么洗衣服B，或者还有更多的选项。因为管家是提前处理指令的。所以现在他不知道要洗衣服A还是B。就没办发提前处理了。所以现在有两种选择：
1）等待，直到执行完分支指令，计算出分支地址之后，确定了要洗衣服A还是洗衣服B的时候再开始洗。这种就是无推测的执行方法，但是会产生不小的流水线停顿。
2）猜。洗衣服要么是A要么是B（如果只有两分支的话），我猜要洗衣服A，就开始先洗了。这样的提前处理，如果分支猜对了，就节省了很多的时钟周期。但有个问题猜错了话，咋办？

猜错了的话，首先，你得把衣服B还给人家吧。这种方式就是保持异常行为的一种。意思是：你现在程序执行错误，你必须要回到原来的状态，以重新执行正确的程序。但是怎么正确的处理预测错误导致的异常呢？这里增加了一个概念叫：重排序缓冲区（ROB）。它的主要思想是：

• 允许指令乱序执行，但必须循序提交

我们Tomasulo算法中实现重排序缓冲区，其思想就变成了

• 指令循序发射，乱序执行，循序提交

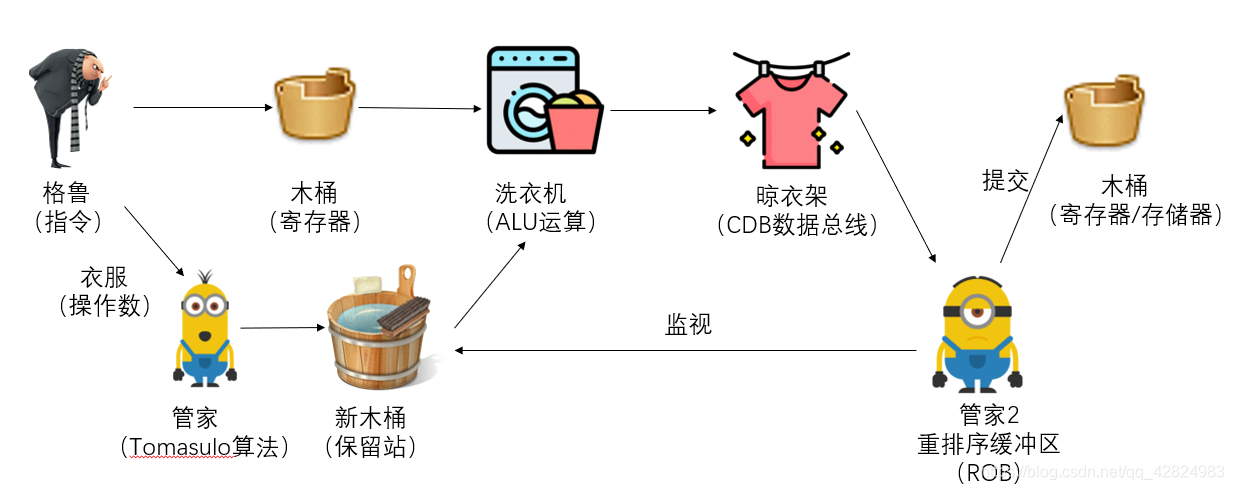

用洗衣服的方式来比喻的话，大概是这样的（未展示发射逻辑）：
现在又增加了一个管家2，管家2干啥呢？他负责整理并保存已经洗好的衣服，按照他发射的顺序进行排序。现在程序可能会出现，已经执行完毕，但是还没有把结果写回的情况。因为指令提交就必须循序完成，哪怕你已经执行完毕了，也得在重排序缓冲区中等待循序提交。

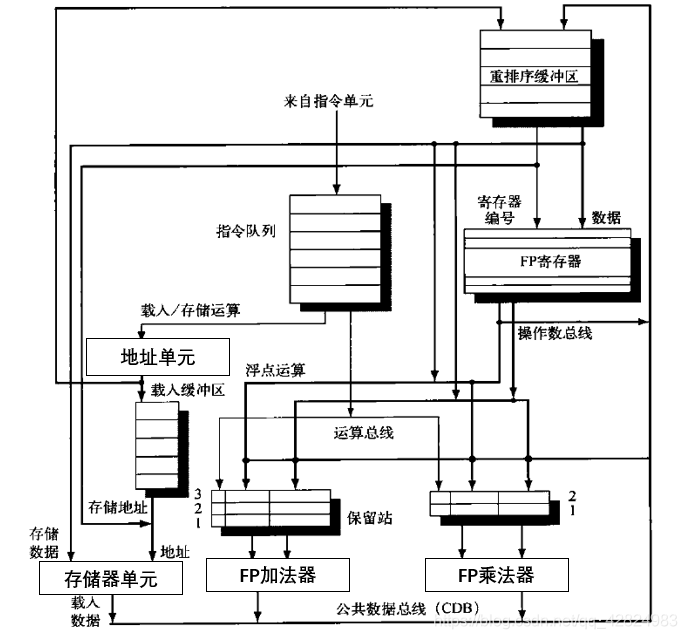

重加载缓冲区的实际逻辑如下：

现在对于推测错误就很好处理了，因为哪怕已经执行了分支之后的命令，由于之前的指令还没有执行完毕，分支之后的指令就无法提交，所以很容易的就程序计数器改为正确的分支地址，而不影响其他指令结果。
实际上，预测错误的概率还是相对较低的，在Intel Core i7的分支预测器中错误预测率平均在5%以下。
