QX5241概述

QX5241是一款降压型的高精度高亮度LED恒流驱动控制器。
QX5241通过--个外接电阻设定输出电流,最大输出电流可达6A;电流检测精度最高可达+1%;外围只需很少的元件就可实现降压、恒流驱动功能,并可以通过DIM引脚实现辉度控制功能。系统采用电感电流滞环控制方式,对负载瞬变具有非常快的响应,对输入电压具有高的抑制比;其电感电流纹波为20%,且最高工作频率可达500KHz。
QX5241特别适合宽输入电压范围的应用,其输入电压范围从5.5V到36V;而工作温度范围从400C到85%C。
QX5241特别内置了-一个LDO,其输出电压为5V,最大可提供5mA电流输出。
QX5241采用小的SOT23-6封装。


QX5241特点

  • ➢最大输出电流: 6A
  • ➢高效率: 96%
  • ➢高端电流检测
  • ➢最大辉度控制频率: 5KHz
  • ➢滞环控制, 无需补偿
  • ➢最高工作频率: 500KHz
  • ➢电流精度: 最高可达土1%
  • ➢宽输入电压: 5.5V~36V
  • ➢温度补偿控制
  • ➢5V, 5mA片上稳压器


QX5241应用领域

  • ➢建筑、工业、 环境照明
  • ➢MR16及LED灯
  • ➢汽车照明

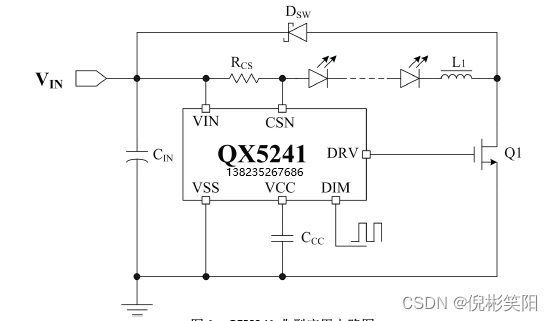

QX5241典型电路图

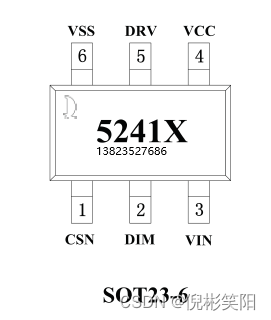

QX5241封装管脚图




QX5241管脚定义图

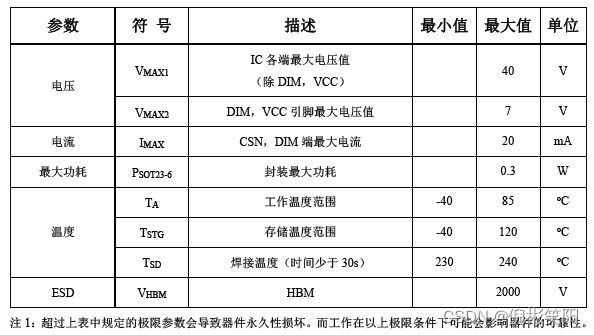

QX5241极限参数

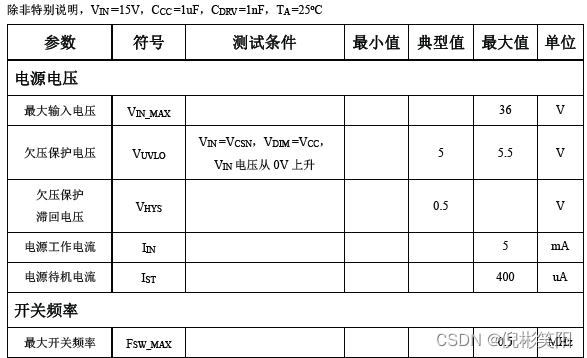

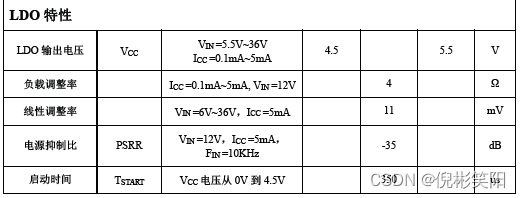

QX5241电特性

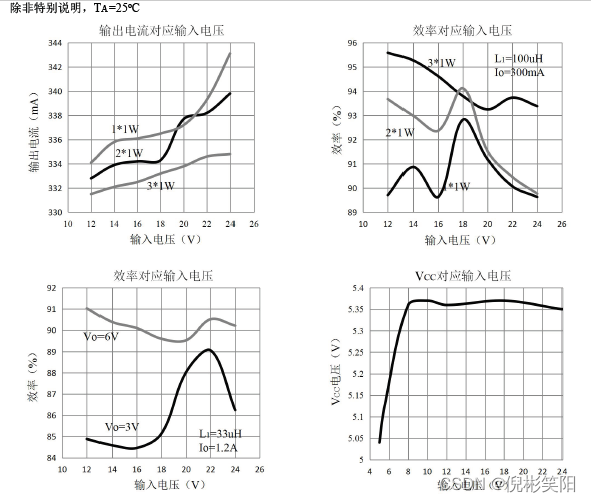

QX5241典型曲线




应用指南


工作原理
        QX5241是一款降压型的高精度高亮度LED恒流驱动控制器。系统通过--个外接电阻设定输出电流,
最大输出电流可达6A;整体电流恒流精度高达+5%;外围仅需很少的元件。系统上电后,定义差值:


        通过典型应用可以看到,负载LED上的电流与电感L1电流以及电阻Rcs.上的电流相等。.上电后,电感电流不能突变,故电阻Rcs.上的电流为零,于是差值Ov亦为
零;此差值输入到芯片内部,与基准电压(220mV)比较后,使得功率开关管开启。于是输入电压Vn通过电阻Rcs,电感LI,负载LED以及功率开关管到地形成通路,
电感L储存能量,其电流逐渐升高。
当电感电流达到:

        此时,功率开关管关断;之后,差值Ov输入到芯片内部,与基准电压(180mV)比较后,使得功率开关管保持关断状态。由于电感电流的持续性,电感电流便通过负载LED及续流二极管Dsw,电阻Rcs释放能量,其电流逐渐下降。
当电感电流达到:

        此时,功率管开启;系统进入下一个周期循环。此系统对于电感电流的控制模式称为电感电流滞环控制模式,其对负载瞬变具有非常快的响应,对输入电压具有高的抑制比,其电感电流纹波为20%。



温度补偿控制
        芯片内置温度补偿电路,当芯片结温达到130度时,芯片会逐渐调低输出电流,从而使得整个模组温升下降,达到控制模组温度的效果,实现了模组可靠性的控制。
辉度控制
        DIM引脚是辉度控制输入端。DIM接低电平则DRV输出低电平,DIM接高电平则DRV按照一定的占空比正常输出开
关信号。为保证辉度控制的线性一致性,建议其最大辉度控制频率低于5KHz。如果不需要辉度控制功能则将芯片DIM端与LDO的输出端VCC短接。
电流取样电阻选择
        系统稳定后,可假设负载LED.上的电压稳定,于是可近似认为电感电流呈线性变化。故由前面叙述可知,电流取样电阻Rcs.上的电流与负载LED.上电流相等,于
是电阻Rcs的取值决定了负载电流的大小。



电感选择

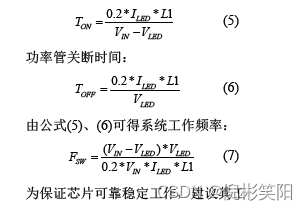

                电感值的大小决定系统工作频率。稳定时,假设负载LED电压为VuED,电感电流纹波0.2*ILED,则功率管导通时间:

作频率低于系统最大工作频率500KHz。
MOS管选择
                MOS管的耐压值应高过最大输入工作电压。选择导通电阻小的MOS管有助于提高转换效率。
续流二极管选择
                续流二极管Dsw的耐压值应高于最大输入工作电压。选择正向导通压降小的续流管有助于提高转换效率。

LDO输出端
        LDO的输出端VCC需接-一个大于或等于100nF的电容。
        LDO可提供最大5mA的输出电流。
输入电容
        芯片的电源输入端Vn需接一个电容值在47uF至100uF的滤波电容,电容的耐压值应高于最大输入电压。
