WMTS服务介绍

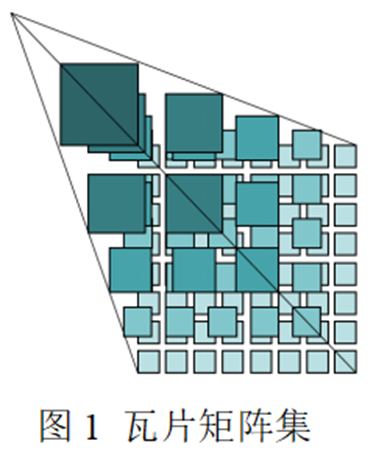

WMTS规定使用瓦片矩阵集（Tile Matrix Set）来表示切割后的地图，如图1所示，不同瓦片矩阵具有不同的比例尺（分辨率），每个瓦片矩阵由瓦片矩阵标识符（一般为瓦片矩阵的序号，分辨率最低的一层为第0层，依次向上排）进行标识。

一、元数据能力文档(Capacity.xml)

示例链接：

https://diffmap.zggyd.com/iserver/services/map-ecology/wmts100?SERVICE=WMTS&REQUEST=GetCapabilities&VERSION=1.0.0

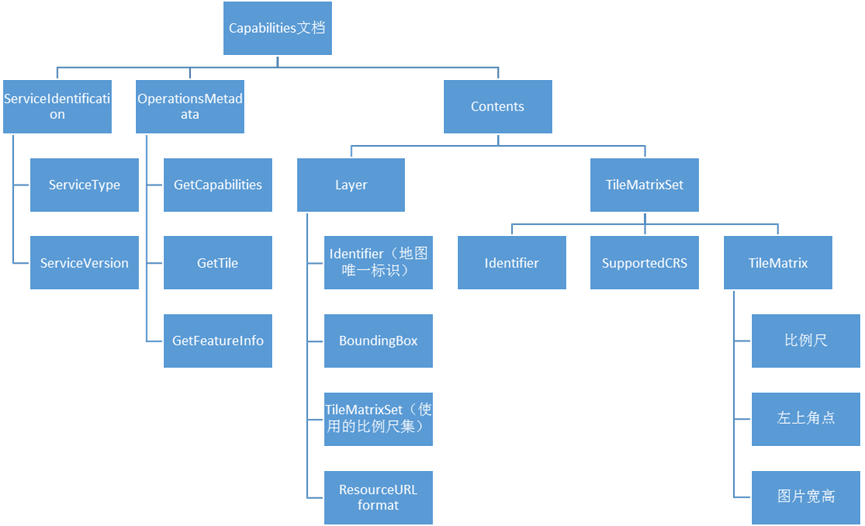

元数据能力文档的主要内容在于content节点，因此主要介绍该节点下的数据结构的含义。

完整的解释可参考：OpenGIS Web 地图切片服务实施标准 - 开放地理空间联盟 (ogc.org)

1.Layer节点

1）Title跟Identifier：图层地图名与标识符

一系列的Boundingbox：图层地图范围(在不同的坐标系下的)

Style: 图层的样式

ormat:F缓存图片格式

TileMatrixSetLink：比例尺集合的链接，这部分只提供比例尺集合的标识符，然后需要到TileMatrixSet中去索引到对应的比例尺集合。

ResourceURL：获取瓦片图片的url地址模板

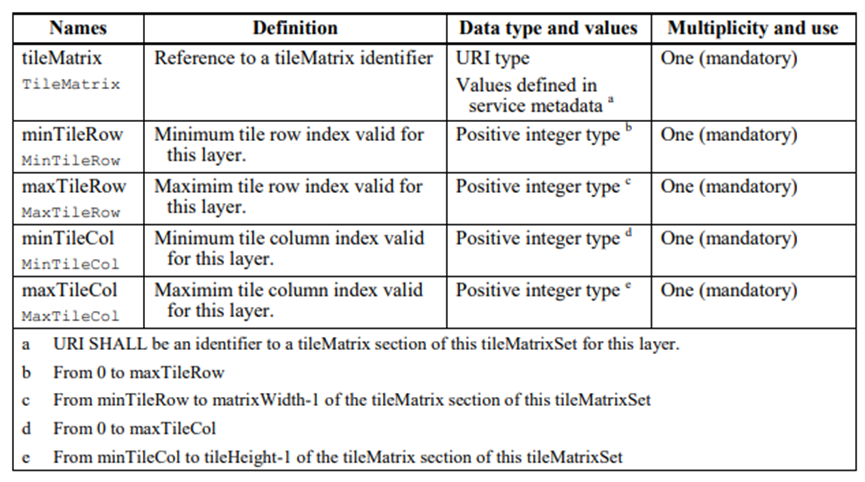

2）TileMatrixSetLink中还包含了TileMatrixSetLimits，TileMatrixSetLimits会对其对应的比例尺集合做限制以减少不必要的资源加载和浪费。

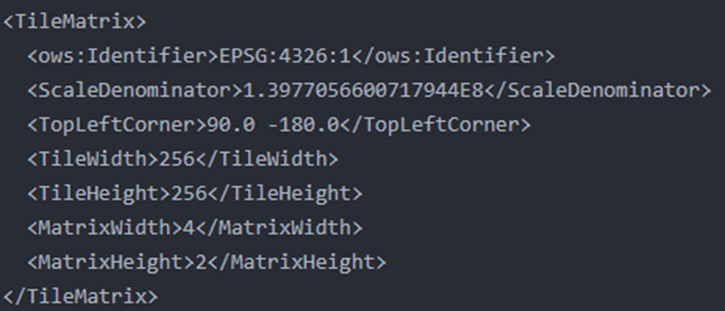

2.TileMatrixSet节点

1）基本参数介绍

首先是要了解一下TileMatrixSet节点中各个参数的含义。需要注意的是WMTS中以左上角为原点，向下方向为Y轴正向(由北向南)，向右方向为X轴正向(由西向东)。

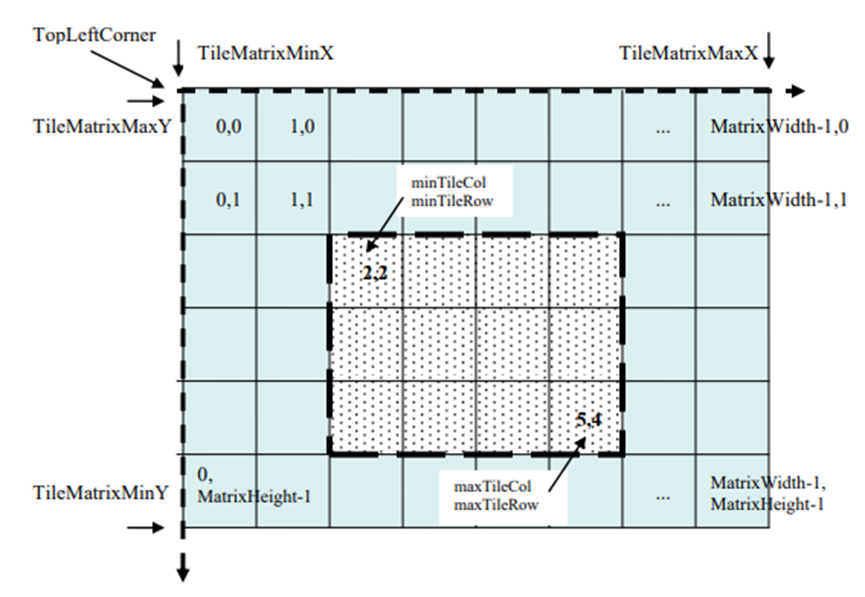

瓦片矩阵中的每个瓦片由瓦片的行列号来标识，行列号分别从瓦片矩阵左上角点所在的瓦片开始算起，起始行列值是（0，0），依次向下向右增加，如上图所示，也就是取瓦片的索引号。

Identifier：这个瓦片阵列的 ID

TopLeftCorner：这个瓦片的左上角位置，此处是经纬度表达（基于 EPSG:4326 坐标系）

TileWidth、TileHeight：瓦片的像素长宽，即 256 × 256 像素

MatrixWidth、MatrixHeight：代表这一级瓦片横向纵向跨度有多少个瓦片

ScaleDenominator：比例尺分母（字面翻译，其值是一个像素代表的实际距离与像素尺寸（习惯以0.28mm标定）的比值）

2）相关计算思路

分辨率Resolution是指一个像素所代表的实际地面距离，单位米。WMTS 1.0.0是以像素大小0.28mm来标定的(这是一个经验值)，即每英寸像素个数为0.00254/0.00028=90.71428571428571个（OGC WMTS规范中的数值）。

瓦片图片的分辨率怎么计算，以4326 切片第 0 级瓦片（256x256像素）阵列有 1 行 2 列为例，一个瓦片边长等同地球赤道的一半。地球周长以400750170m计算

一个像素代表的实际长度=（400750170/2)/256=782715.17578125m

下面可以计算

ScaleDenominator=782715.17578125/0.00028=2795411342.075893

有了ScaleDenominator，对于任意实际地表长度，我们可以计算其在屏幕上的长度。如果再已知像素大小（已知dpi），那么地表实际坐标(x, y)就可以计算出像素坐标了（当然，原点和轴向要定义好，TopLeftCorner正好用得到，定义原点了）

下面总结根据ScaleDenominator计算分辨率的公式

Resolution=(1inch/dpi)×0.0254m/inch ×ScaleDenominator

= (0.0254*ScaleDenominator)/dpi

设定x轴由西向东，原点坐标（x0, y0），瓦片大小tileSize，那么对于实际坐标（x, y），计算其在屏幕上的列坐标为

col=floor((x-x0)/(tileSzie*Resolution))

可见，知道了ScaleDenominator和显示设备的dpi就可以计算某个坐标点的屏幕坐标了。

注：关于dpi的相关说明

1英寸=0.0254米，一般假设一个像素的边长为0.28mm=0.00028米。

那么此时dpi=0.0254/0.00028=90.714

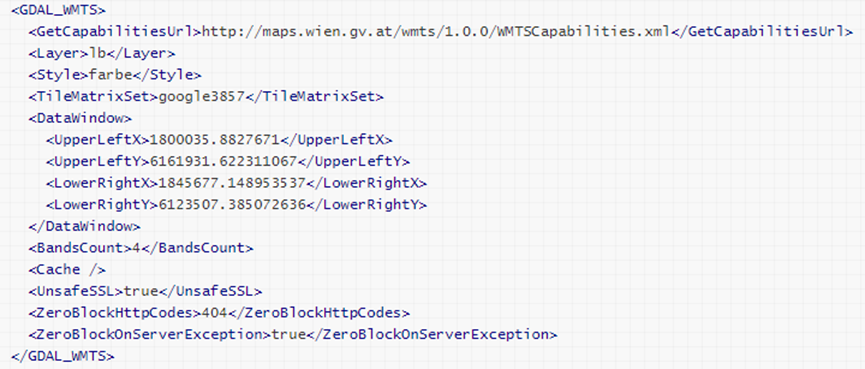

二、描述文档(description XML file)

描述文档可用于请求具体的图层的数据集。

GetCapabilitiesUrl：即请求的能力文档的链接

Layer：要获取的图层的表示

Style：要获取的图层的样式

TileMatrixSet：要获取的图层的比例尺集合

DataWindow：要获取的图层的包围盒

BandsCount：波段/通道数，1个用于灰度数据，3个用于RGB，4个用于RGBA。（可选，默认为4）

UnsafeSSL：一般使用https的时候把这个设为true

其他的标签为默认值即可。

三、一些问题和难点

1.天地图的dpi为96，这与常见的dpi不一致

2.选中图层的包围盒应当与其TileMatrixSet一致

四、其他

1.关于restful与kvp

Restful风格的链接：https://maps.wien.gv.at/basemap/1.0.0/WMTSCapabilities.xml

Kvp风格的链接：

https://opencache.statkart.no/gatekeeper/gk/gk.open_wmts?service=WMTS&request=GetCapabilities

参考：

1.WMTS -- OGC Web Map Tile Service — GDAL documentation

2.WMTS服务初步理解与读取_wmts-china-CSDN博客

3.WMTS服务中TileMatrix 与 ScaleDenominator的理解-CSDN博客

4.WebGIS教程 标准 WMTS服务初步理解与读取

5.https://www.cnblogs.com/oloroso/p/9553207.html

6.22. 使用OGC/ISO协议 — QGIS Documentation 文档
