巨控无线远程（物联网）应用

硬件介绍

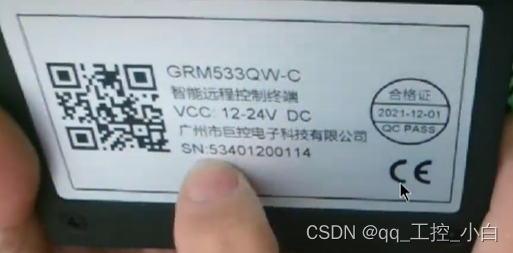

GRM533QW-C是完整的型号，在后面数据处理的时候，会用到。
SN-53401200114是序列号，而且是唯一的，每个产品只有一个序列号，在后期远程连接PLC或者数据处理，也都会用到。

1：是物联网卡的天线
2：是无线WIFI的天线
3：是物联网卡的插槽，电话卡也可以使用，注意，插入卡的时候，金属面朝外侧
4：是标准的232口，（COM3）

VCC是第一路供电，12V~24V。
GND是电源的地。
AUX是第二路冗余供电，12V
A1 B1是COM1口(485)
A2 B2是COM2口(485)
LAN1 LAN2是内网，连接PLC的，或许对模块进行设置，下载数据
WAN是外网口，连接外网的，默认是没有IP地址的，是自动获取IP的。

出厂配置数据
初始密码为：12345678
LAN1 LAN2网口的默认IP为192.168.1.240
IP地址恢复出厂设置方法：断电后按住模块上的复位按钮，上电，等显示“三三”的时候松开复位按钮，
然后再按下5S，等再次闪烁显示“三三”的时候松开，IP地址恢复为192.168.1.240

通过电脑连接模块，然后打开浏览器，输出192.168.1.240，进入以下画面，设置IP以及WIFI
注意：此时电脑的IP必须要和巨控模块在同一网段

如下图所示：

WIFI可以配置5个，那个信号好就优先自动连接，只能连接2.4GHZ的，WIFI路由器名称需要手动输入，然后输入WIFI密码，再点击提交修改，最后点击重启模块。

---

PLC程序的远程下载、上传、监控

现场将PLC跟巨控远程模块用网线连接好，打开电脑浏览器，输入www.yunplc.com，然后回车。

进入远程登陆界面，输入设备的序列号，输入设备的初始密码，注意，设备的初始密码必须更改，不然无法使用，最后点击电脑登陆。

如下图所示：

登陆以后，点击顶上的设备管理，

如下图所示：

密码必须修改

如下图所示：

再次确认设备跟巨控远程模块已经连接好，并且都在同一网段，然后打开巨控远程下载软件。

如下图所示：

进入主界面

如下图所示：

点击新建模块，选择型号系列，输入设备的序列号，登陆密码，名称根据自己的喜好，下面有4个通道，实际用的什么通道，就启用什么通道，当然也可以同时启用多个，然后点击下一步。
如下图所示：

设置网口通道，
网口名称：是安装巨控远程下载软件后，电脑自动生成的一个虚拟网卡，
虚拟网口IP：其实就是电脑的IP
IP地址段：范围可以设大一些，只要设备的IP在这范围内，都可以连接
设置完点击完成。
如下图所示：

然后点击启动，如果连接成功，如下图所示：

然后打开需要下载的程序，按照平时正常下载，

如下图所示：

注意，在PG/PC接口选择时，要选择巨控远程下载软件虚拟网卡。

---

数据采集与远程（web网页、手机APP）变量的读写

下载PLC程序的时候，一定要设置PLC属性里面的连接机制。

如下图所示：

打开下载的巨控处理软件包，点击应用程序。

如下图所示：

新建工程项目

如下图所示：

选择工程项目存储路径。

如下图所示：

新建工程项目后，根据自己的需求进行设置。

如下图所示：

设置完成后，准备连接PLC

如下图所示：

选择需要连接的PLC系列

如下图所示：

新建PLC设备，需要连接几个就创建几个

如下图所示：


新建变量，右击数据词典，新建变量组，再新建变量。

如下图所示：

新建变量完成后保存，编译一下，看有没有报错

如下图所示：

将组态下载到巨控模块，可以本地下载，也可以云下载。

如下图所示：

手机跟电脑都可以进入网页监控变量，手机可以按照APP，扫下面二维码可以下载安装包

如下图所示：

下图为电脑进入网页监控界面

下图为华为手机安装的APP

下图为手机进入网页监控界面

---

数据采集短信功能应用

短信报警
短信查询数据
短信控制
来电动作等

注意：短信功能应用的前提是，插入的电话卡必须要有短信功能，能够接收短信
更换电话卡时，一定要断电状态下更换

添加短信用户，可以指定一个电话号码，此时只能指定的号码给模块发送短信，如果需要多个电话号码控制，需要勾上不指定号码。

如下图所示：

如果需要短信控制，在新建变量的时候，注意要勾选短信读、短信写。

如下图所示：

要短信读取和写入变量，需要权限设置，在对应的用户组中选中用户。

如下图所示：

编辑短信时，要有正确的短信命令语法。

如下图所示：

短信读写变量示例如下：

短信控制设置如下（同时控制3个变量）：

短信查询功能一次可以读多个变量，且内容详细，设置如下：

短信查询如下：

短信报警内容设置示例：

来电动作设置示例：

历史数据记录功能

历史数据记录
将要记录的变量数值上传到服务器，上期记录，可网页表格或趋线的方式查看，导出
注意：历史数据功能是需要开通的，不开通是用不了的，需要找巨控申请开通。
