简单差分放大器和套筒式共源共栅放大器Cadence仿真

选择SMIC180里带的n33,p33,

在自己的工作库中,新建cell

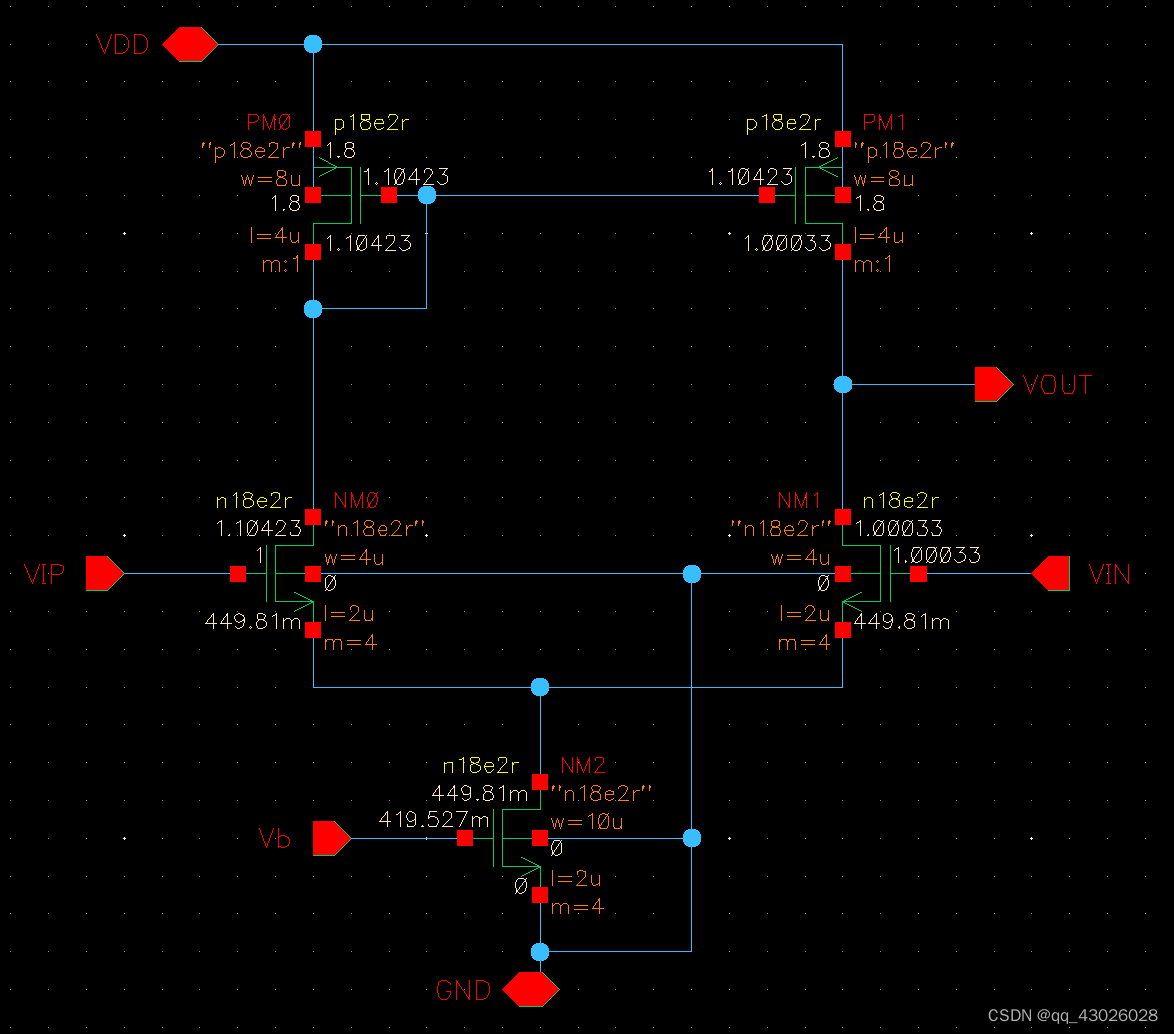

简单五管差分放大器

 套筒式共源共栅放大器

偏置电压输入范围需要算一下

画图规范:

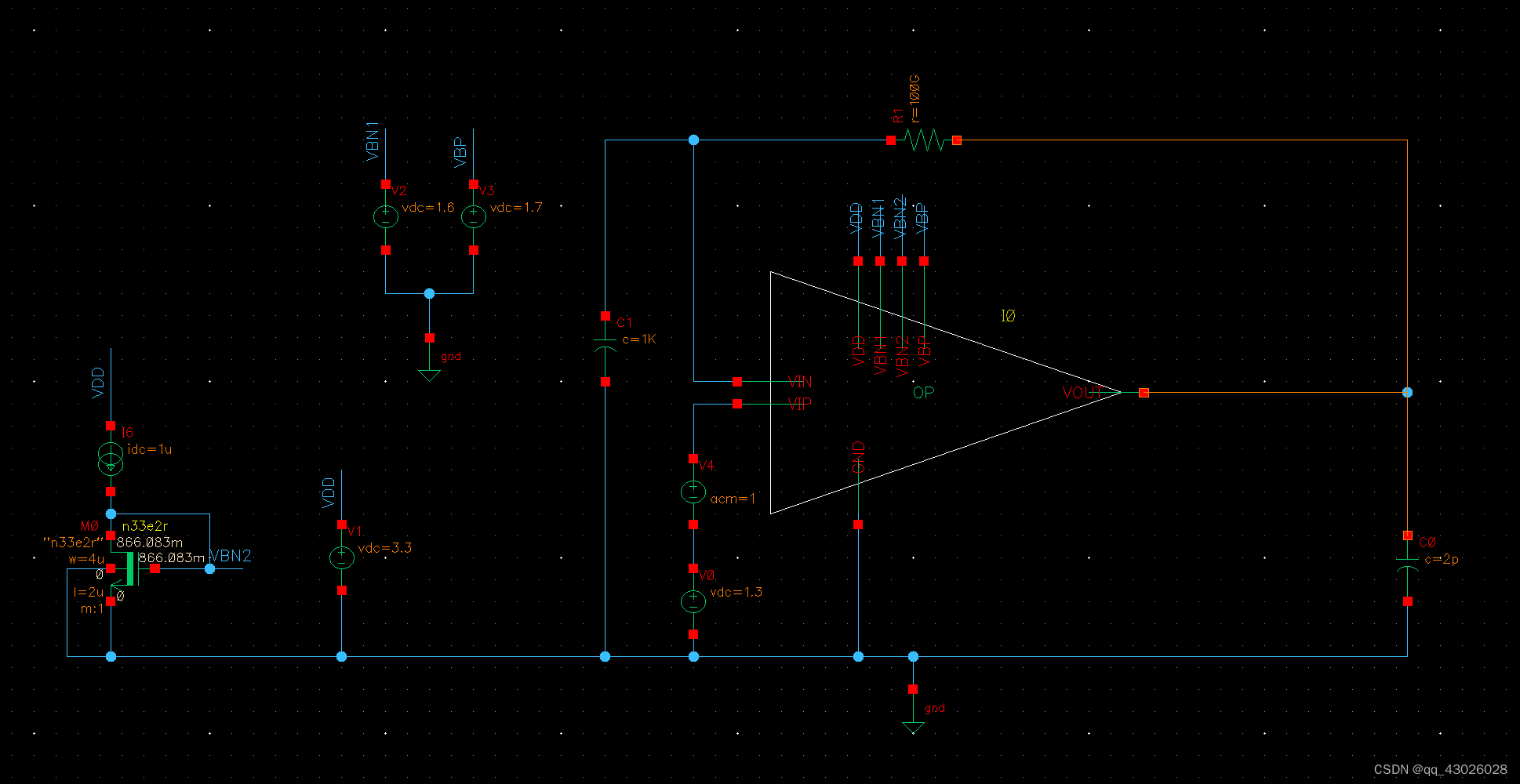

1 电路里不能加testbench,仿真前要先封装好

2 op要画成三角形

3 衬底电压接地 接VDD要画出线,区分明显

4 NMOS接地应该用线标LABEL

5 一个节点不能连四个

6 输入可以VIP VIN ,分清很重要

主要问题:输入端的同乡输入,不能反向输入,test时候反向和输出短接。

学习笔记:

1 运放每一级都有一个极点

2 cascode电压裕度不太够的时候,取VOV为100mv

   正常情况电压裕度够,取VOV为300mv左右

   正常情况电压裕度不够,取VOV为200mv左右

3 米勒补偿电容一般去0.2-0.3倍的负载电容

快捷键备注

F 电路位于屏幕正中间

R 旋转   Ctrl+R 上下翻转 shift+R 左右翻转

Alt+鼠标滚轮 上下移动
