cadence简单差动放大器仿真学习

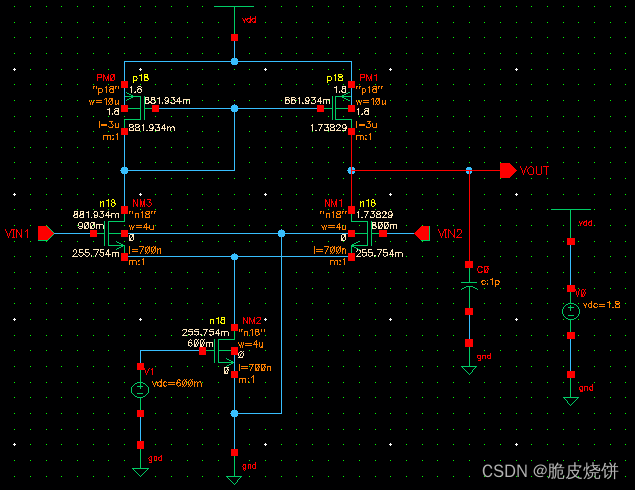

一、电路图

二、参数设置

M0，M1，M2：使用n18，设置栅长为700n，宽为4u。

M3，M4：使用p18，设置栅长为3u，宽为10u。

直流电压源V0，V1的值分别设为1.8V，0.6V。

三、DC扫描及输入输出共模范围

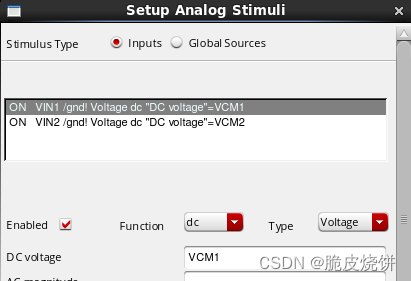

①使能VIN1和VIN2作为输入，设置为VCM1和VCM2。

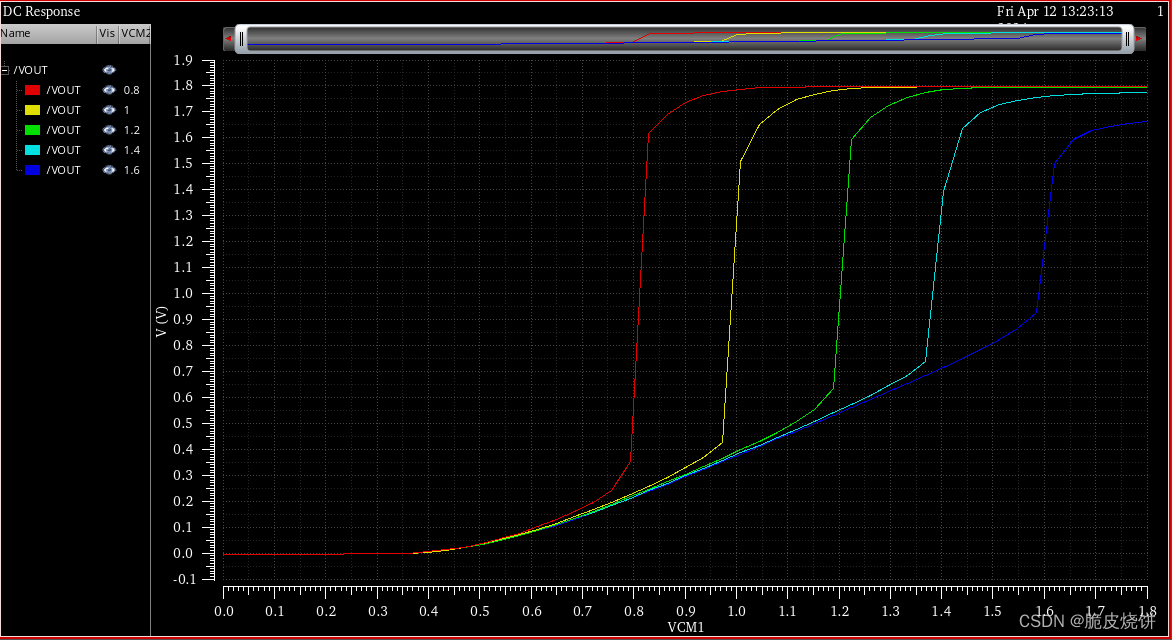

②将VCM2在0.8-1.6V的范围内进行参数扫描，观察输出波形。（Tools→parametric…）

       可以看出小于 0.8V的输入共模电平会使M0进入线性区，M1，M2进入亚阈值导通状态；最大输入共模电压为1.4V左右，大于该值的输入共模电压很容易使M1，M2进入线性区。我们可以观察到随着VCM2的增大，输出摆幅越来越小。

四、AC仿真

（1）观察相位裕度

①将VIN1的AC magnitude为0.5，将VIN2的AC magnitudee设置为-0.5。

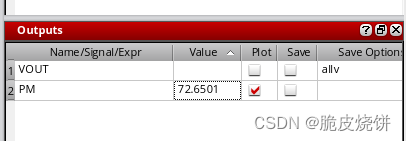

②打开ADE/outputs/setup, name:PM，打开calculator，点Vf,选中电路图中的Vout,在点击phaseMargin函数。点击get expression/add，进行仿真，ADE窗口中就显示出来PM。

（2）观察共模增益

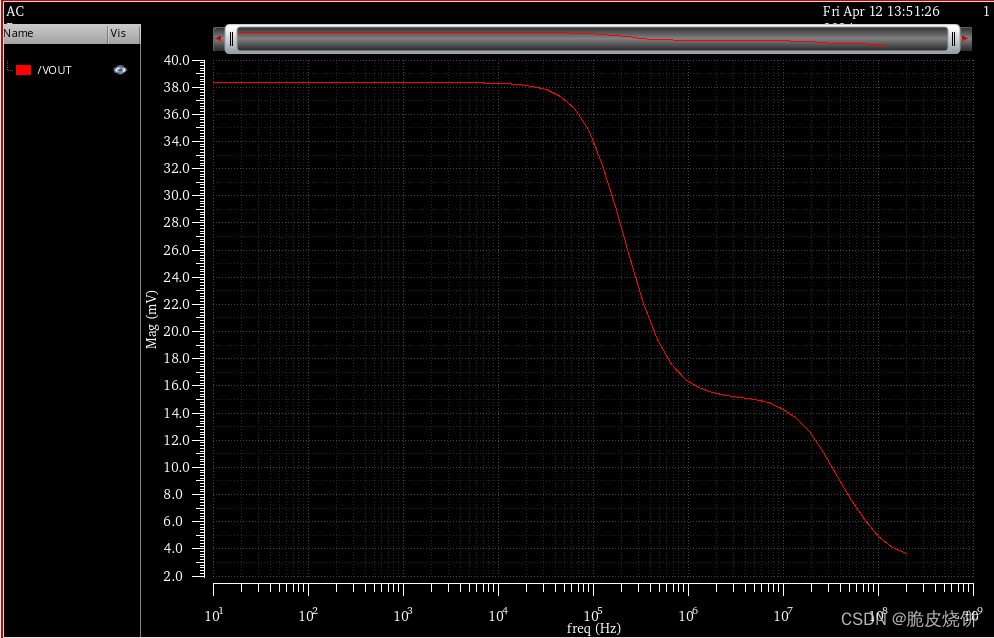

       将VIN1，VIN2的AC magnitude都设为1。观察共模增益，发现即使电路是完全对称的，输出信号也会因为输入共模变化而变差。

（3）观察电源抑制比

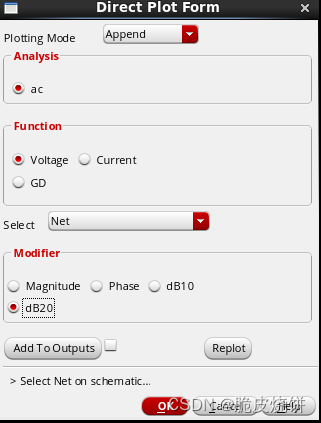

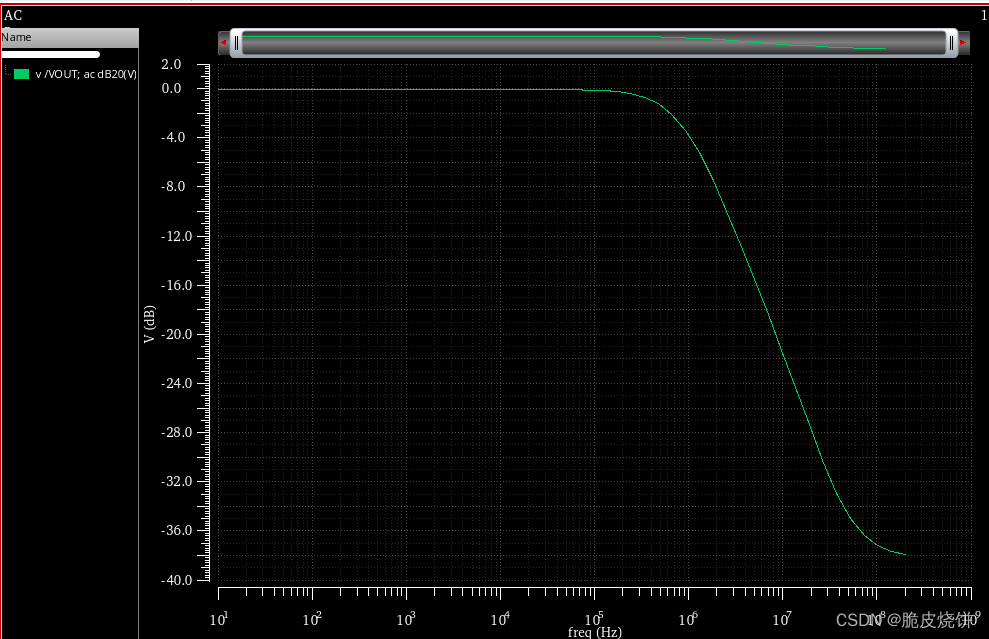

        电源抑制比（PSRR）的定义为：从输入到输出的增益除以从电源到输出的增益。选择20dB然后plot。
