网络变压器直流电阻对插入损耗IL的影响

　　导读：继上文网络变压器直流电阻的计算方法之后，本文详述的是网络变压器直流电阻参数对网络变压器插入损耗IL值的影响方式及影响程度

                   　　网络变压器直流电阻对插入损耗IL的影响

　　继上文网络变压器线圈直流电阻的计算方法 ，下面将以双环网络变压器(由T件和件K件组成的)网络变压器为例来讨论直流电阻对传送数据脉冲电压信号的影响。

　　网络变压器直流电阻对传送数据脉冲电压信号主要有两方面的影响：

　　其一是对信号的衰减，即增加插入损耗;

　　其二是破坏阻抗匹配，即产生反射信号。

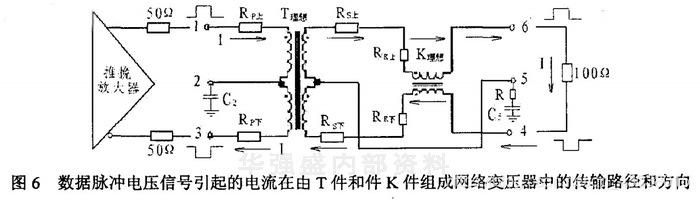

　　如下图6，图中示出了数据脉冲电压信号引起的电流在由 T件和K件组成网络变压器中传输的路径和方向。在实际工作条件下，网络变压器的 Pin1-Pin3与网卡上集成电路中的推挽放大器联接，Pin4-Pin6与特性阻抗为l00的非屏蔽双绞线 (UTP)联接。在图6中UTP用l00的电阻代替。初级线圈和次级线圈的中心抽头通过电容 C2、电容 C5与电阻 R组成的串联支路接地。

　　





　　从上图 6看到，初级线圈和次级线圈的中心抽头到地线的联接线上没有数据脉冲电流通过，在讨论直流电阻对传送数据脉冲电压信号影响时，可以将中心抽头从等效电路中去掉。

　　图 6中的推挽放大器可以用两个正负对称的信号源代替。信号通过 1：1的 T理想 时没有衰减 ，T理想 可以用两根平行短导线代替。信号通过 K理想 上、下线圈电流信号的幅度相等、方向相反，它们在 K件磁环中产生的磁通变化互相抵消。因而 K理想的电感为0。电感为0的 K理想 也可以用两根平行短导线替。代替后，得到图7所示等效电路。

　　





　　

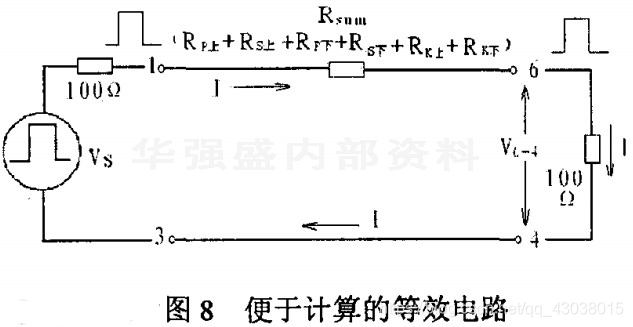

　　将图 7中的两个正负对称的信号源合成一个幅度和内阻都增加一倍的信号源，将串联在电流回路中 6个线圈直流电阻加起来合成一个电阻 Rsum，得到图 8所示便于计算的等效电路。

　　从图 8看到，对于无直流电阻的理想网络变压器来说，Pin4-Pin6之间的电压 V6_4理=0.5Vs，对于有直流电阻的实际网络变压器来说，Pin4-Pin6之间的电压V6-4实等于：

　　





　　式(2)中的RSUM为：

　　RSUM=RP上+RP下+RS上+Rs下+RK上+RK下 (3)

　　直流电阻带来的插入损耗 IL为：

　　IL=20*log(v6-4实/V6-4理)=20*log(100/[(200+Rsum)*0.5]

　　从式 (4)看到，正常网络变压器直流电阻带来的插入损耗并不严重。例如在RSUM=2时，插入损耗 = -0.0864dB：在RSUM=5时，插入损耗=-0.214dB.

　　由此，我们可以得出有效结论，即正常网络变压器的直流电阻对插入损耗IL的影响并不严重!
