轨道角动量学习心得

一、OAM信号的性质：

OAM取决于电磁场涡旋相位结构，取值为lh，l为整数时表示本征态，不同本征态之间相互正交，可以将多路信号调制到不同本征态涡旋波上独立传输，避开了频谱问题。

OAM信号需要对一定空间内的相位进行接收来区分模态，所以需要MIMO，通过离散的相位馈电方式生成涡旋波。

OAM信号收发与波前相位的调制解调有关，由于是空间范围内，所以多径影响大。

不同模态的涡旋波在不同的信道条件下性能不同，可以分配不同的功率来增大系统的信道容量。

OAM模态复用与OFDM的结合，即模态与子载波联合的功率分配方案，可以减少多径影响。

二、涡旋电磁波的产生方式

螺旋相位板：通过改变介质厚度来控制平面电磁波穿透时延，从而引起相位连续变化，即产生涡旋波。

螺旋相位反射面：原理与螺旋相位板类似，这两种不需要信号处理，且只能发单一频率的信号，收发装置一致即可接收解调。

行波天线：高频电路中同一时刻电路各点的电流和电压不再彼此相同，天线上各点电位呈正弦分布。

基于环形谐振腔的行波圆缝天线：可产生60GHz下模态l=±3的涡旋波，只能单频。

阵列天线:均匀圆形天线阵列可以通过控制阵元之间的馈电相位差产生不同模态的涡旋电磁波，非均匀圆形阵列产生的涡旋波为多个本征态的叠加，可以通过算法和优化工具设计亏电网络来生成特定模态的涡旋电磁波。均匀圆形阵列天线产生的涡旋波相位模态值与相邻阵元的相位差有关，，l是模态值，N是阵元个数。

时间调制阵列：通过周期性的控制阵列单元的通断时间实现在周期内产生各次谐波频率上同时生成多种模态的涡旋电磁波。

多模态OAM-MIMO复用系统采用相控阵的方式产生不同模态的涡旋信号，更为灵活。

• 多模态OAM-MIMO复用原理

均匀圆形天线阵列的电磁波示意图：



经过一系列近似后的电场表达式：（该表达式假设N足够大）



不同的模态在exp（jlφ）这一项中体现，所以调整不同天线单元的相位激励可以生成不同模态的涡旋波。

电磁波的幅度因贝塞尔函数的存在，呈振荡特性，由l决定贝塞尔函数的阶数。

由于天线数量不可能无限大，所以模数很大时会产生其他模的涡旋波，可产生的最大模数与天线数量的关系如下：

N天线单元的阵列最多能产生的模式数量为N，N/2和-N/2算同一个模态（因为相邻天线的相差一个是-π一个是π，差2π所以一样），加上0模态一共N种模态。

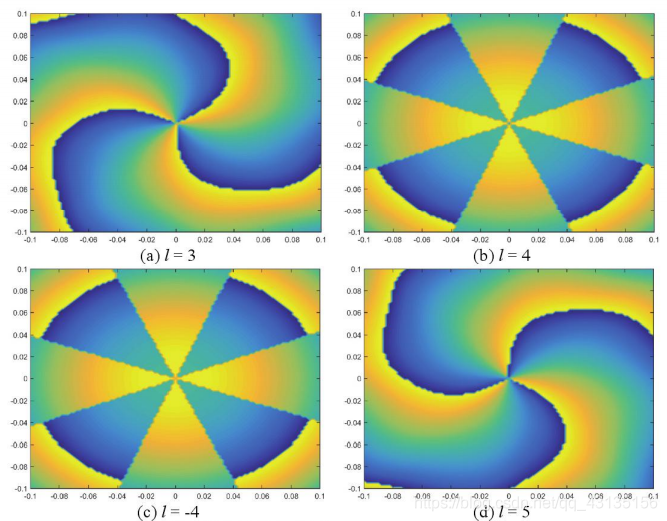

N=8的仿真中，因为l=5的图样和l=-3的图样是一样的，所以l=5的相位和l=3的相位相反；

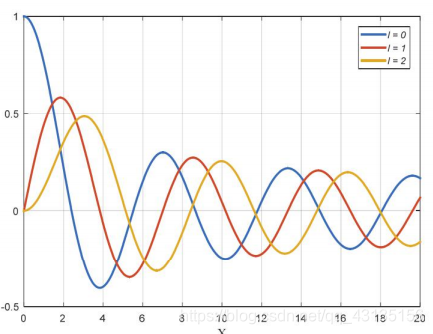

模数为1和2时，零点处的低增益是由于第一类贝塞尔函数导致的。
