需求: 将12张matshow子图绘制在一张图上

一、如果绘制成（1，12）维度的子图，代码如下:

import matplotlib.pyplot as plt
import matplotlib;matplotlib.use('TkAgg')

fig, axes = plt.subplots(nrows=1, ncols=12)
for i, plt_image in enumerate(plt_images):  #  plt_images是个存了12组ndarray数据的list
    axes[i].matshow(plt_image, cmap=plt.get_cmap('Greens'), alpha=0.5)
    axes[i].set_title("ratio:"+str(args.ratios[i]))
plt.show()

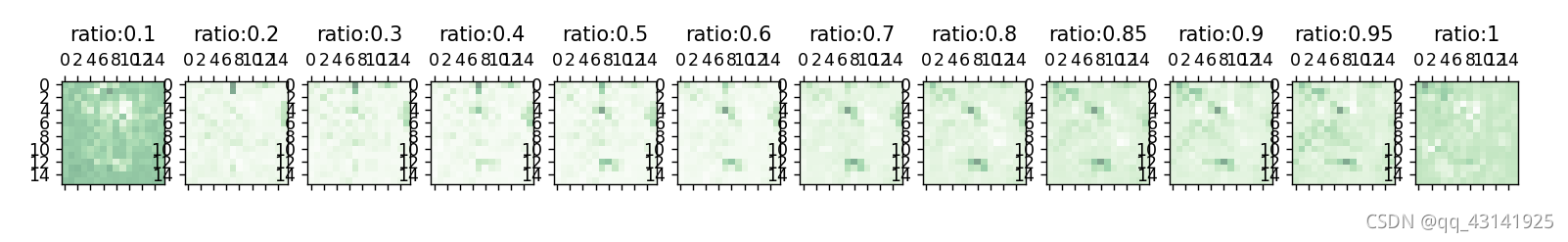

运行结果为：
