ArcGIS地形图配准并生成三维模型（附练习数据下载）

01 前言

由于这个是第9届全国大学生 GIS 技能大赛上午的试题，都是一些很重要的基本操作，但是综合性要求还是比较高，小编默认练习这个试题的都是大佬啦，所以我会把一些要注意的东西给点一下，大概操作步骤是给出了，但是没有像之前的文章一样一个点击就给出一个步骤图，毕竟一些简单的步骤各位小伙伴也是熟记于心，放出来也是画蛇添足，让大家不厌其烦。

02 数据说明

topo_map.jpg：雷尼尔山国家公园的扫描地形图。雷尼尔山国家公园位于美国华盛顿州，

地理坐标系是 WGS1984，投影是 UTM 分度带投影（后面矢量化需要用到哦）。雷尼尔山国家公园的经度范围在 西经 121 度-西经 122 度之间（确定投影坐标系带号）。扫描图上的高程值单位是英尺，1英尺=0.3048米（高程字段转换单位）。

03 分析要求

1.使扫描图有正确的坐标值和坐标系。

扫描图上的横线和竖线是方里格网，间隔是 2km，左上角的交叉点坐标值（596000,5194000）， 请创建一份正确的扫描地形图数据，命名为“TopoMap”并且附上RMS误差表。

解答：

首先我们打开数据，查看坐标系，UTM10度带，符合该公园的经度位置，因为UTM带号是东经180°自西向东开始计算的。接下来我们右键菜单栏空白处加载地理配准（适合给栅格数据添加空间参考），不是空间校正（给矢量数据进行空间位置变换）哦，这两个工具界面不仅很像，功能也大同小异，初学者容易混淆。

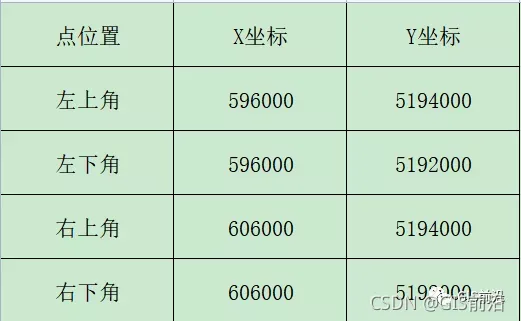

我们点击图片图片按钮，放大数据到左上角网格交叉点处右键选择“输入X、Y坐标”：（596000,5194000），一般这种我们至少要4个点才能保证这个配准结果的准确性，所以我们分别给左下角、右上角、右下角输入X、Y坐标，前面给了提示方里格网间隔是2000米，小编做了一个表格（虽然有点麻烦但是不容易出错哦）：
越往后面会发现坐标原始值越接近我们即将要输入的配准坐标值，这是因为前面的配准点对整个图像起到了整体空间位置改变。添加完成后，点击地理配准下拉框【校正】，对地图进行校正和导出，记得在名称中输入：TopoMap哦。
