弱实体集的定义：没有足够的属性形成主码的实体集。

强实体集：有主码的实体集

弱实体集依赖于强实体集而存在。之间的联系叫做标识性联系

注意： 此联系没有描述性属性。

标识性联系是从弱实体集到标识实体集多对一的，并且弱实体集在联系中的参与是全部的。（也就要求画图：双线和单线箭头见图）

---

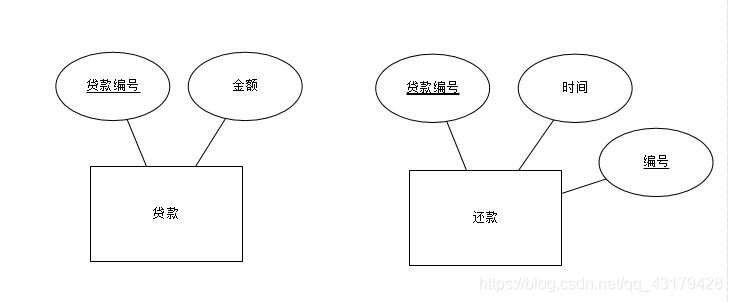

考虑两个实体集，

我们发现属性会冗余，贷款编号是贷款的主码，也是还款的外码和主码。
为了消除冗余，我们只能消除还款的贷款编号属性。
但这样会出现一个问题，还款是还的谁的款？？

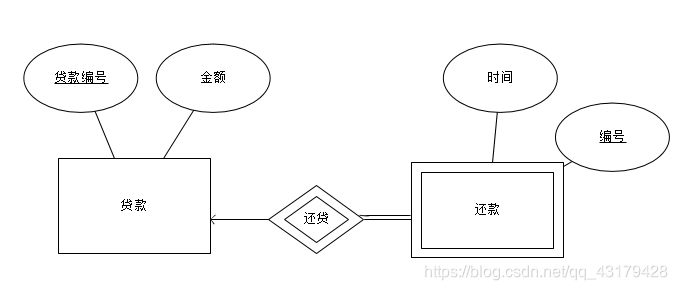

为了解决这个问题，我们设置一个特殊的联系集 还贷，它还能够给还款实体集提供一个额外的属性，即贷款编号。这里还贷叫做标识性联系。

成为了弱实体集之后，编号叫做分辨符，用来区分还款集里面不同的还款实体。
它与贷款编号一起构成了还款集的主码。

当然，如果弱实体集只参与标识性联系且属性不多，弱实体集也可以被设计为一个多值复合属性。
