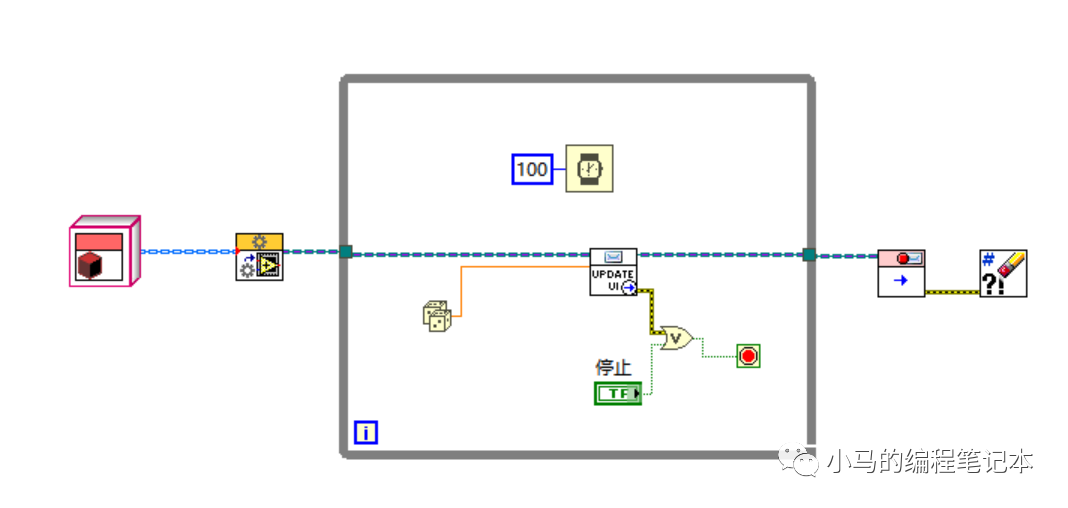

有人考虑了上篇文章遗留的问题吗？我简单说下自己的想法，用一个容器（比如数组）将多个操作者的消息队列保存下来，然后遍历一遍，一一关闭即可。如果你用一个簇数组，对每个消息队列赋予名字，还可以做到关闭指定操作者的骚操作。

上篇文章讲的用法虽然成功运行了AF程序，但通常使用AF开发程序并不是那么操作的（当然这个东西不绝对，我还是倡导大家根据自身需求，想怎么玩怎么玩）。这次我们讲一讲，在一般情况下，操作者框架是如何去使用的。

为了帮大家快速过渡到下一个阶段，我就直接点吧。到下面这个链接，下载并安装一个操作者相关的扩展包（注意不是非得用这个扩展包，只是用了这个扩展包后对于初学AF有个意料之外的好处，后面会讲到）：
https://forums.ni.com/t5/Actor-Framework-Documents/Events-for-UI-Actor-Indicators/ta-p/3869260

网页下面应该是有比较完善的使用方法说明，考虑到有人不喜欢看英文我还是简单讲一下，安装完成后选择工具—>Create Actor from Template，选择UI Template模板，这里其实可以自定义模板，后面我再出一期简单讲（水）一下。

一、初识Events for UI Actor Indicators

随便取个名字（我取名了主控台，大家可以联系一下UI，其实我就是想用Actor搞个主控界面），然后Create Actor。

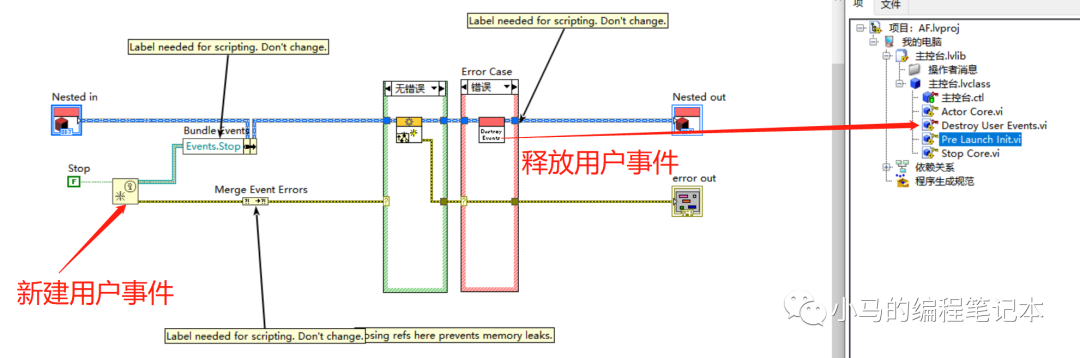

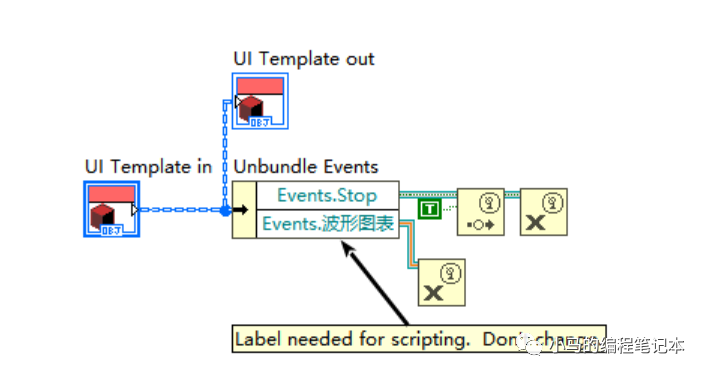

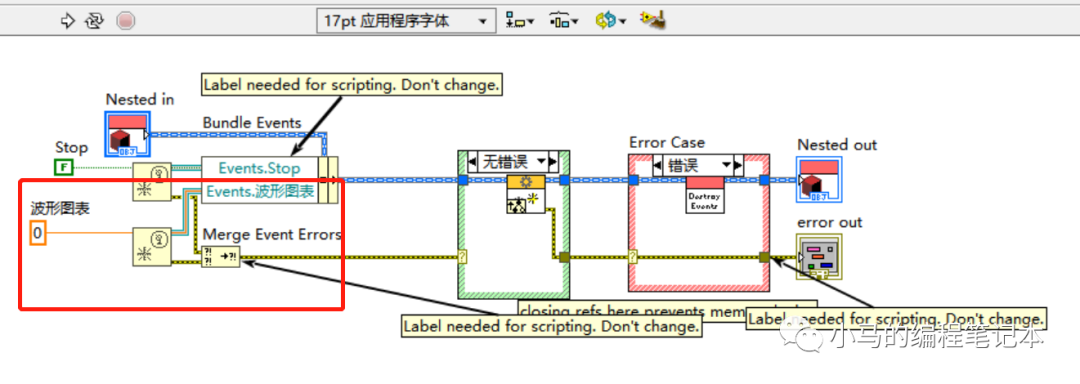

这时候我们看到了四个vi，其中Destroy User Events.vi是扩展包自己生成的vi，其他的都是“主控台”继承的可重写vi。

这里其实就有一个很妙的点，上篇文章大家还记得吗，Actor提供的可重写的vi贼多，很多人第一次学习的时候，先把所有的可重写vi看了一遍，然后糊里糊涂的。而这个扩展包把常用的可重写vi给拿了出来（虽然这并不是这个扩展包的目的，而是因为这个扩展包帮你创建了一些“逻辑”，而“代价”就是不得不把一些常用的vi给重写了）。

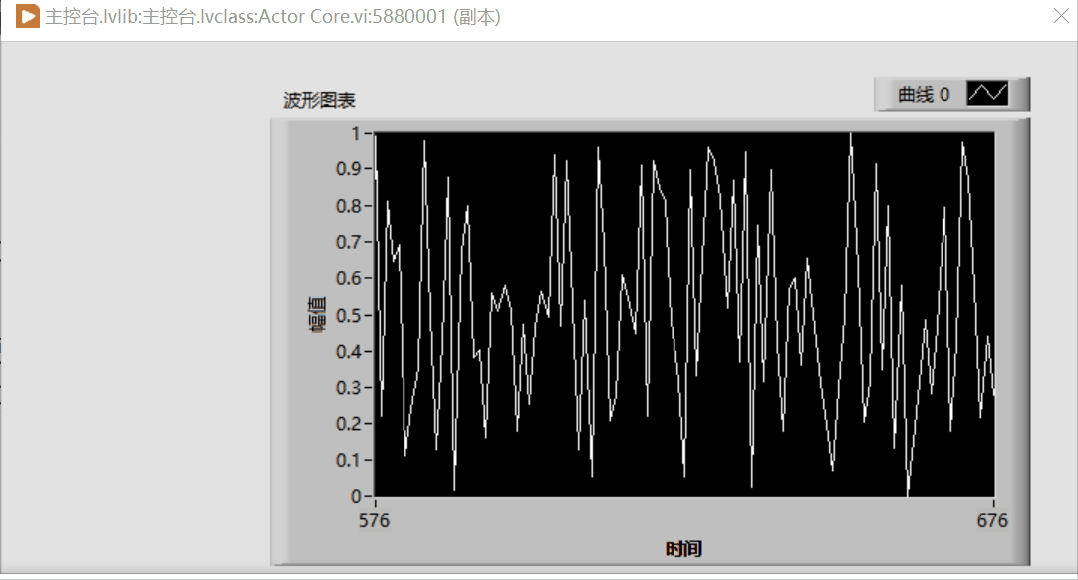

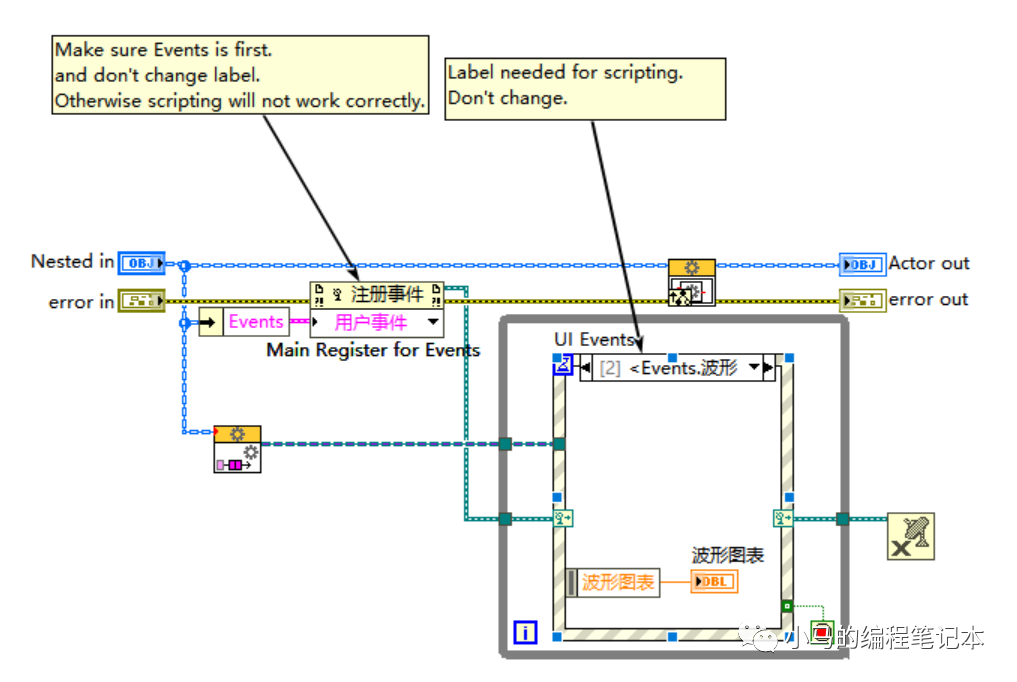

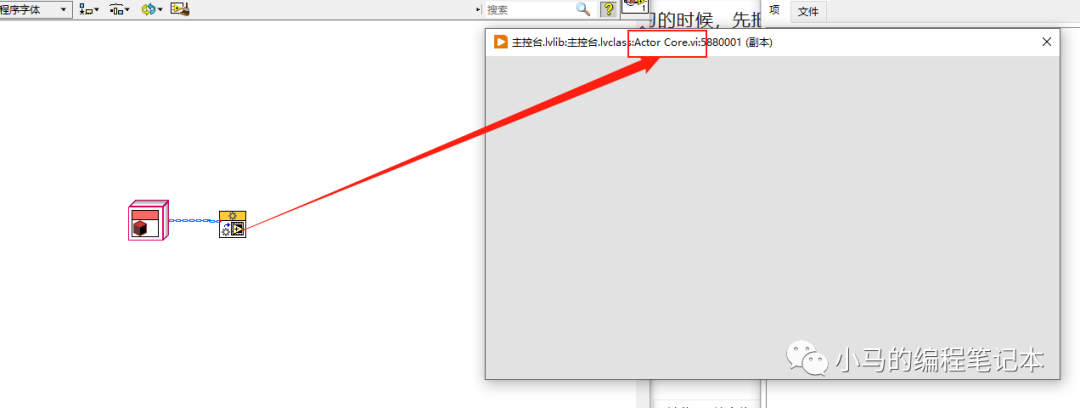

我们直接启动这个操作者，可以看到打开了一个UI界面（Actor Core.vi，这里大家结合一下上篇文章讲的，想一想为什么打开的界面是Actor Core.vi？），而当我们关闭UI界面，这个操作者就被关闭了。

为什么会打开UI界面（Actor Core.vi）呢？

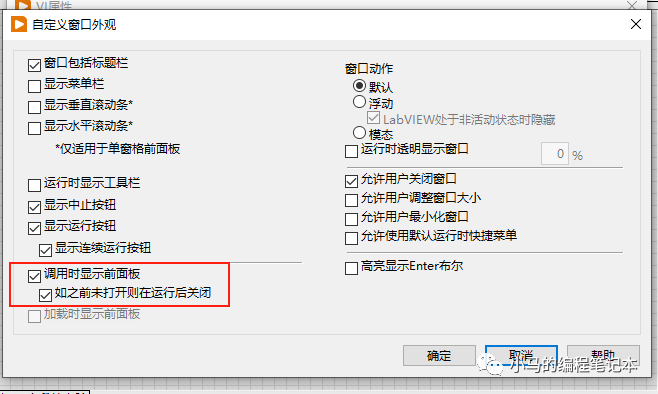

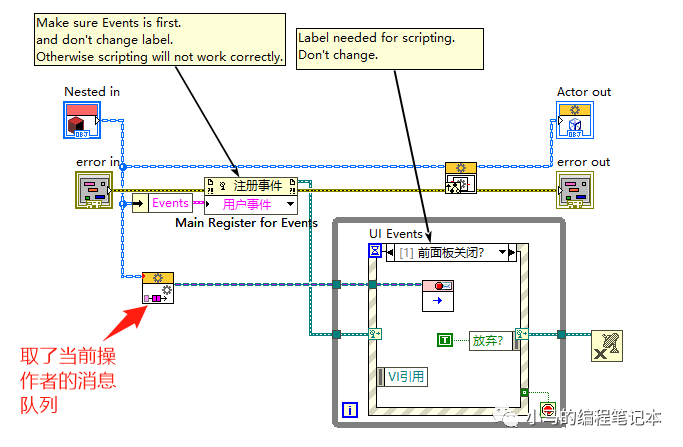

我们打开Actor Core.vi，在vi属性—>窗口外观—>自定义窗口外观，就可以看到打开UI界面的秘密了，但其实并不是一定要使用这种方式，也可以使用1.“调用节点”、2.“在启动根操作者的打开操作者核心前面板(F)接线端赋值T”。但是第二种方法仅可做调试使用，在“启动根操作者”的help中有写，默认值为FALSE。设置为TRUE将使VI在运行引擎中返回错误。
