资源分享
这里分享一个网站,这个网站上有大部分人体组织的各种参数,如电参数,热参数等。人体组织参数数据库
本博客主要介绍一下其中的介电常数和电导率部分,便于科研上的仿真和计算。

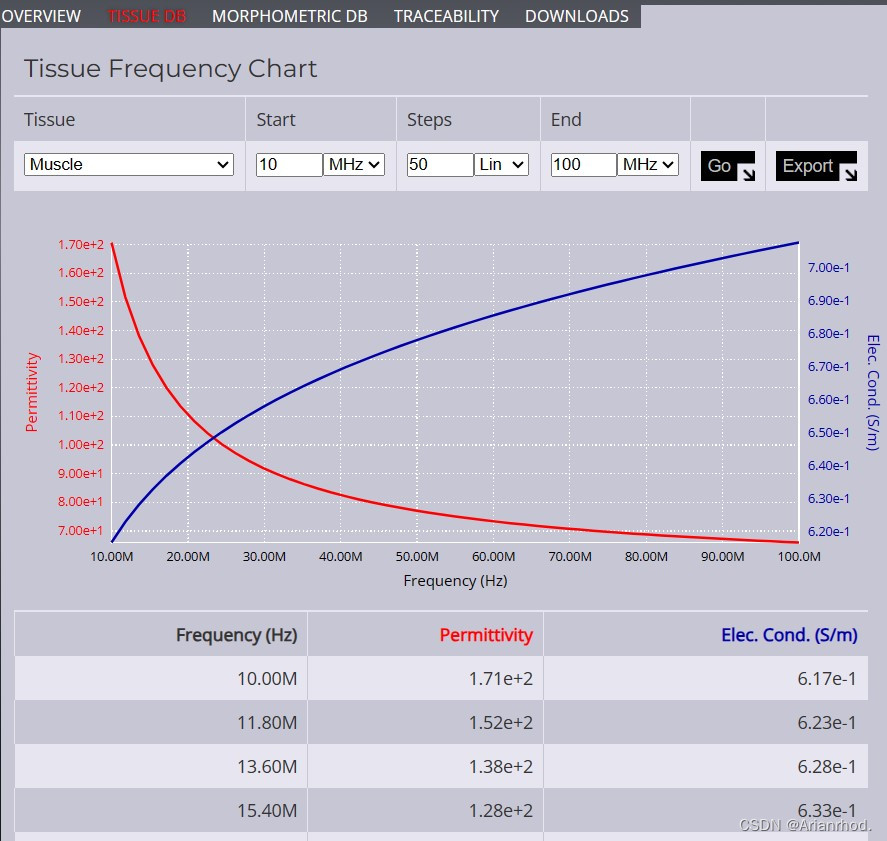

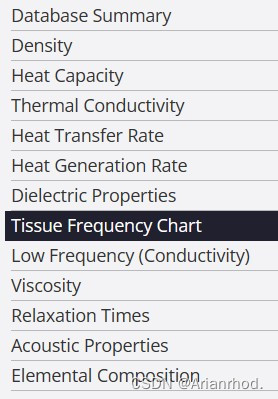

在Tissue Frequency Chart页面可以选择组织类型,起始和终止频率,步长等。下方会显示该组织在对应频率下的相对介电常数(permittivity)和电导率(electrical conductivity)。表格中频率的单位为Hz,相对介电常数无单位,电导率的单位为S/m。
损耗角正切的计算
实际上介电常数是一个复数,该网页显示的只是介电常数的实部εr。在一些仿真软件中添加生物组织时还需要知道损耗角正切tanδ,即介电常数的虚部比上实部,可以利用以下公式进行计算。
其中σ为电导率,ω为工作角频率,εi为相对介电常数的虚部,εr为相对介电常数的实部,ε0=8.85×10-12 F/m为真空介电常数。
以肌肉为例,在6.78 MHz频率下肌肉的相对介电常数的实部εr为233、电导率σ为0.602 S/m。带入上述公式计算得到肌肉的损耗角正切tanδ为6.85。
