ENSP实验6：跨交换机的VLAN通信(trunk)

最新推荐文章于 2024-12-27 23:21:41 发布
最新推荐文章于 2024-12-27 23:21:41 发布
阅读量396 收藏
点赞数 1
文章标签： 网络
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_43225630/article/details/141254201
版权

实验要求：实现pc1与pc3、pc2与pc4之间的通信

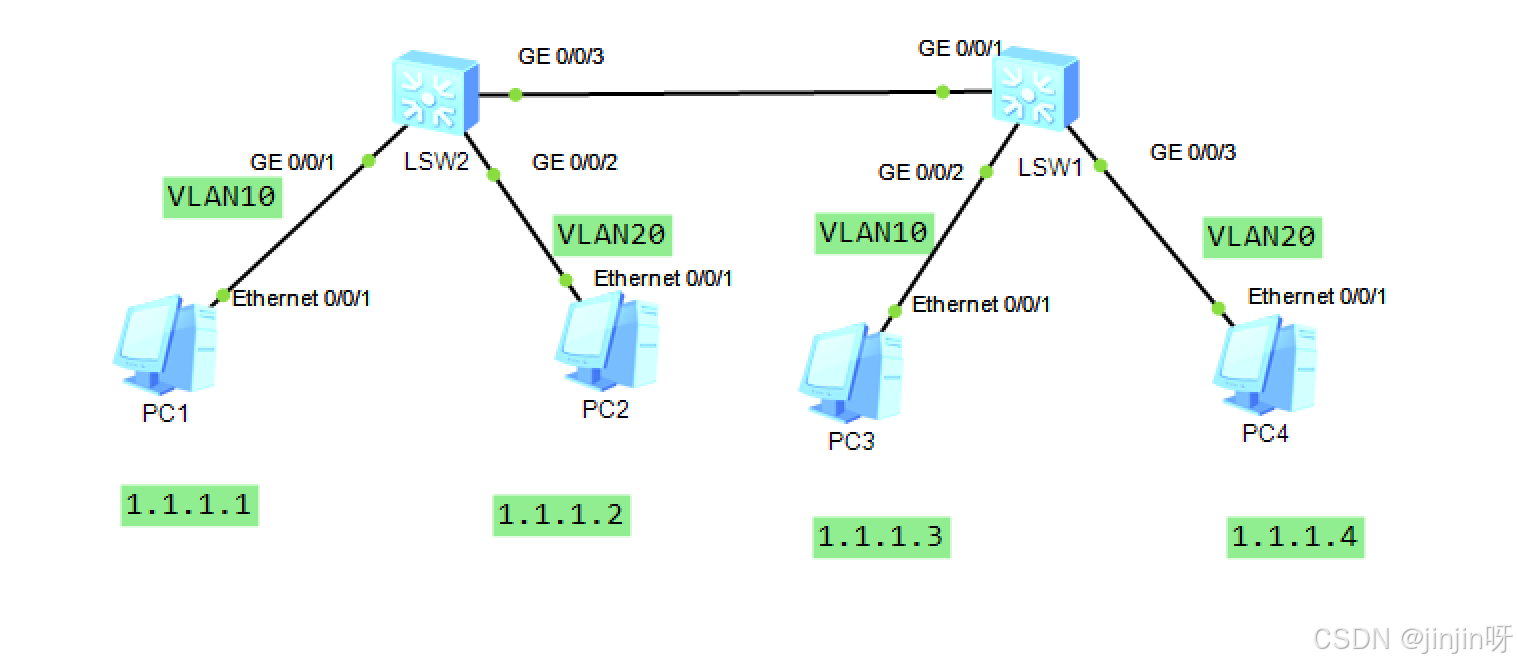

1.搭建如下拓扑结构

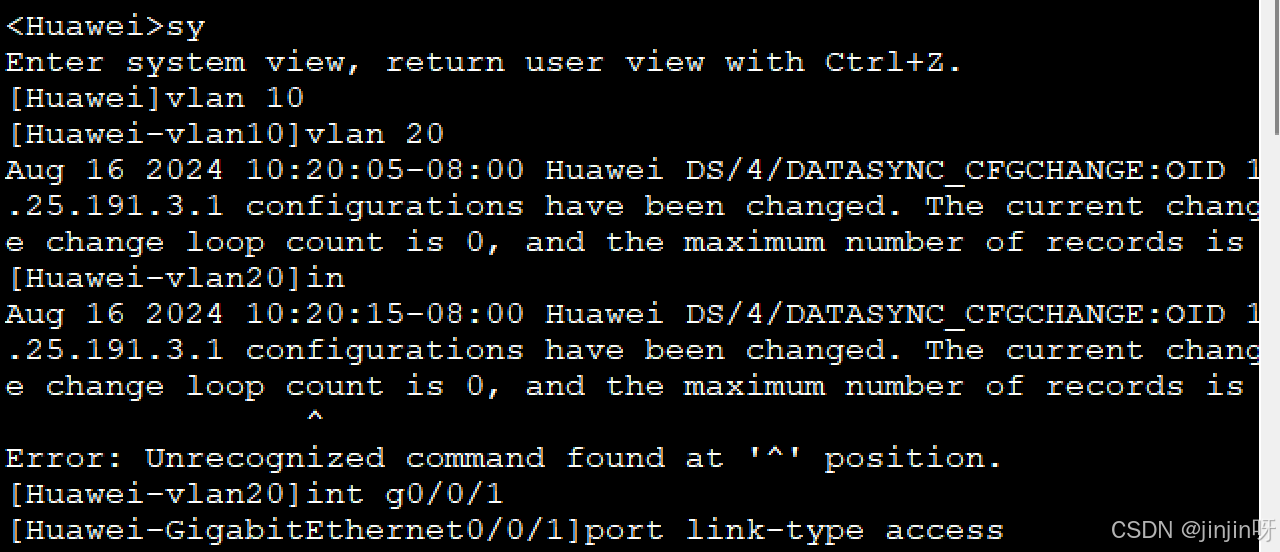

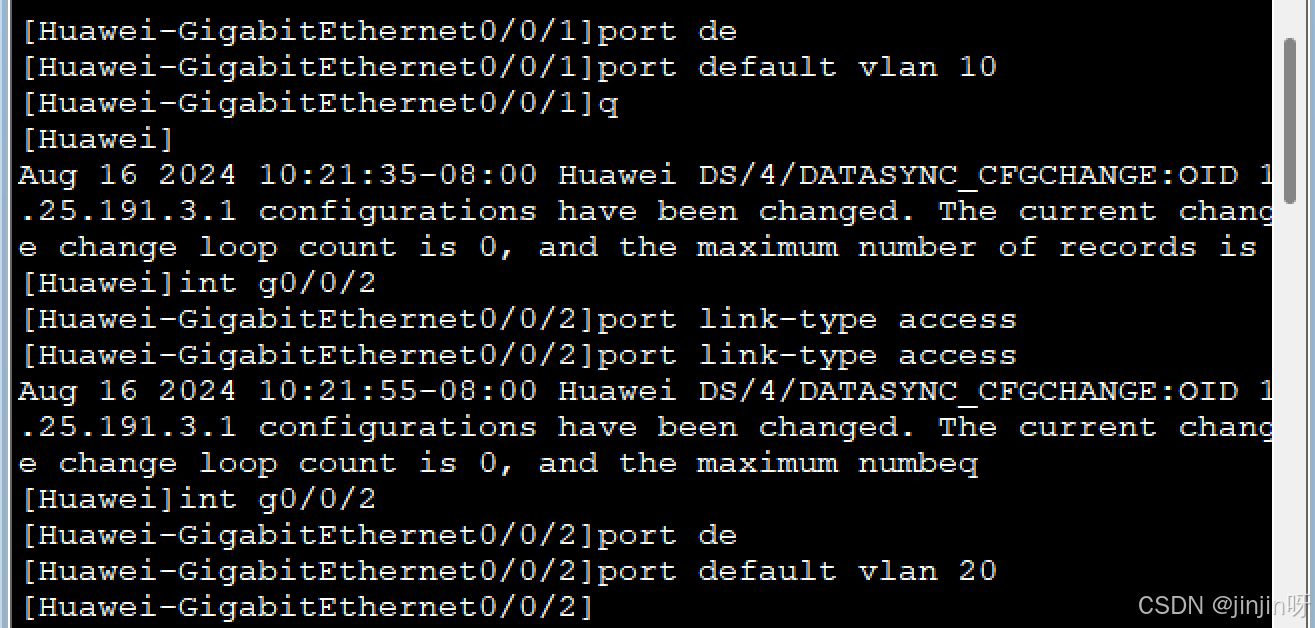

2.创建vlan10、vlan20并配置交换机的各接口模式

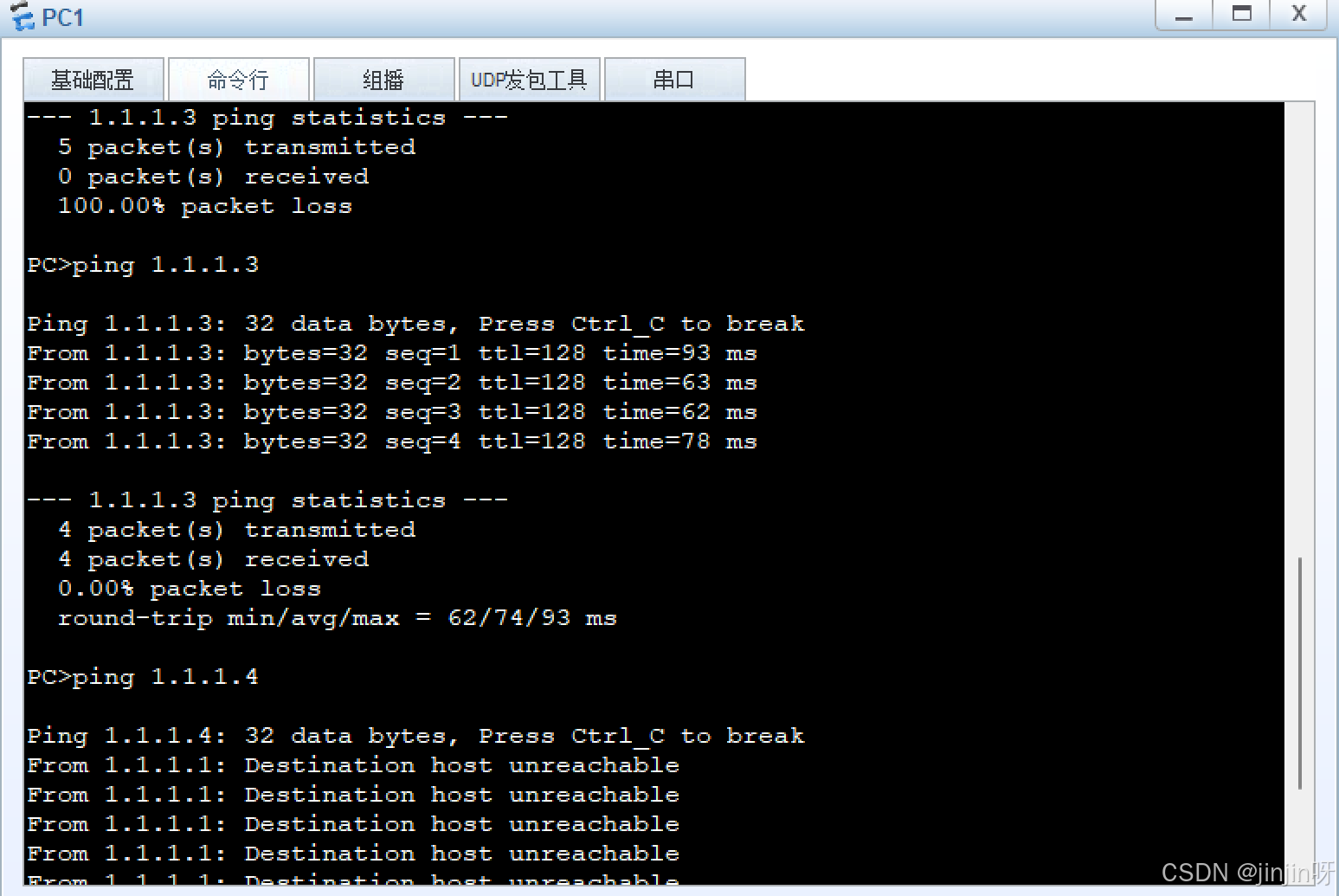

3.测试

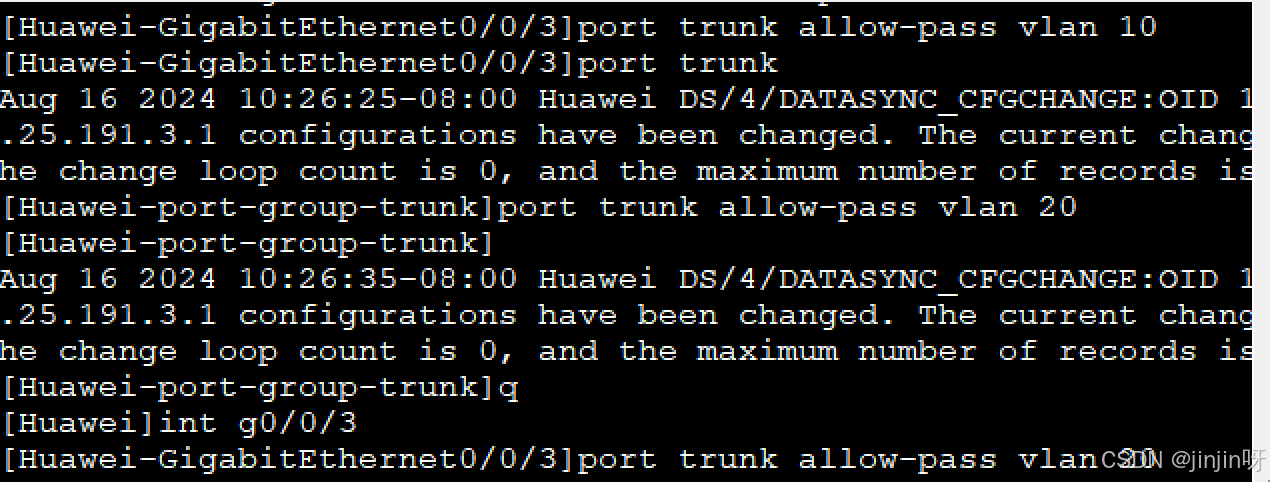

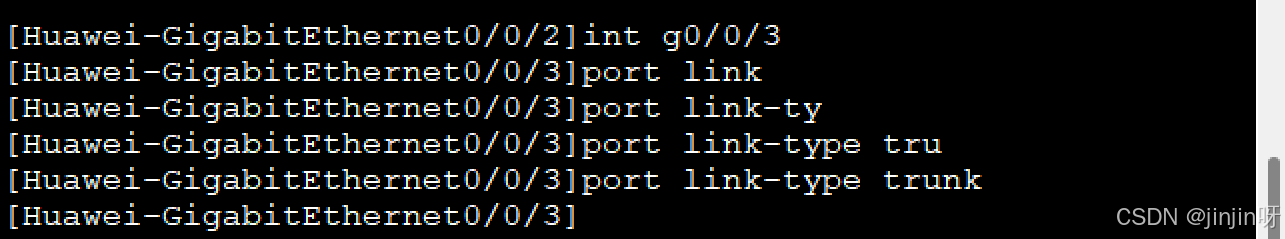

总结:主要将交换机互联的接口配置为trunk口，配置允许传输的VLAN
