本文介绍了数字逻辑综合工具DC在综合优化、RTL编码和Design for Test (DFT) 方面的应用。内容包括：1. Pipeline优化，强调了流水线寄存器的插入和优化选项；2. 描述了DFT的重要性，特别是针对Stuck-at fault的检测方法；3. 提到了Coding Style对综合结果的影响，如资源共享和for循环的处理；4. 最后简述了DFT中的扫描链插入及其在综合时的考虑。
数字逻辑综合工具实践-DC-07
——综合优化（二）和RTL coding 和DFT
主要内容：
1、 Pipeline优化
2、 RTL设计时的一些注意事项
3、 DFT简介
（DFT是后端里很重要的一步）
【流水线寄存器】

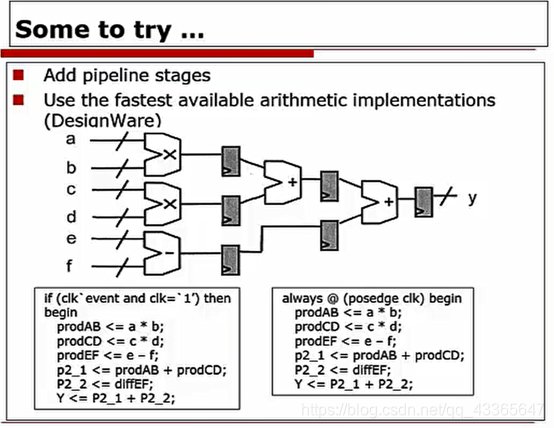

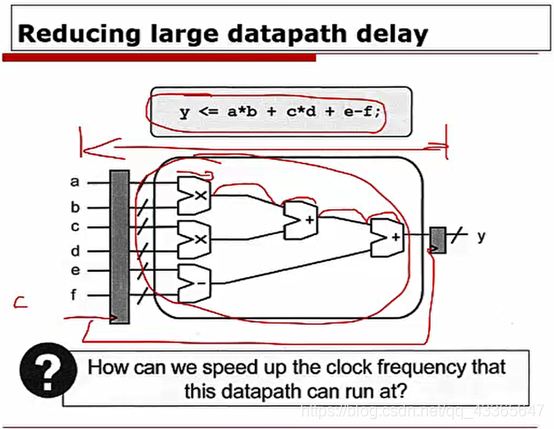

组合路径过长，timing不满足，可根据经验插入寄存器。
（三级流水线）
并不是拆的越散越好。
代价：DFF的面积和初始化的延迟。

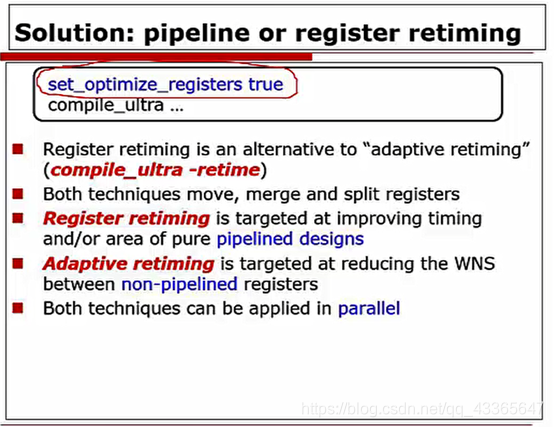

【set_optimize_registers true】
专门对流水线寄存器做优化的选项（必须要用Compile_Ultra）
（跟Retime很像）

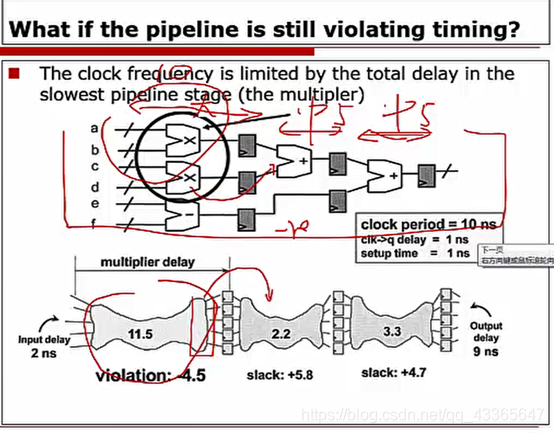

把前一级的violation很后面的slack匀一下
set_optimize_registers 和 -retime 可以同时设置，set_optimize_registers 对流水线寄存器更专一。
!](https://img-blog.csdnimg.cn/20191023164954233.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMzY1NjQ3,size_16,color_FFFFFF,t_70)
【pipeline怎么写？】**
