工业控制系统ICS

工业控制系统Industrial Control System

摘要：本文章围绕什么是ICS，什么是工业控制网络，以及ICS架构和ICS主要设备展开，祥文见下。
关键字：ICS，工业控制网络

什么是ICS

1. ICS加工过程演变
   ICS加工过程演变：手工作业->半自动机械化->自动机械化，目前人们常说的ICS指的是处于自动机械化的ICS。
2. ICS组成
   ICS通常是指SCADA，DCS，过程控制系统，PLC和其他控制系统的总称。
3. ICS的主要功能
   将操作站发出的控制指令和数据（如打开关闭一个阀门）推送到控制现场执行机构，同时采集控制现场的状态信息反馈给操作站，并通过数字，图形等形式展现给操作人员。（由此可见stuxnet感染的应该是ICS）

什么是工业控制网络

1. 工业控制网络作用
   工业控制网络是一种把工厂中各个生产流程和自动化控制系统通过各种通信设备组织起来的通信网络。是工业控制系统中的网络部分。
2. 工业控制网络组成
   包括通信节点（如上位机，控制器等），通信网络（如现场总线，以太网及各类无线通信网络等），通信协议（如Modbus，PROFIBUS等）。

什么是ICS的架构

1. ICS架构

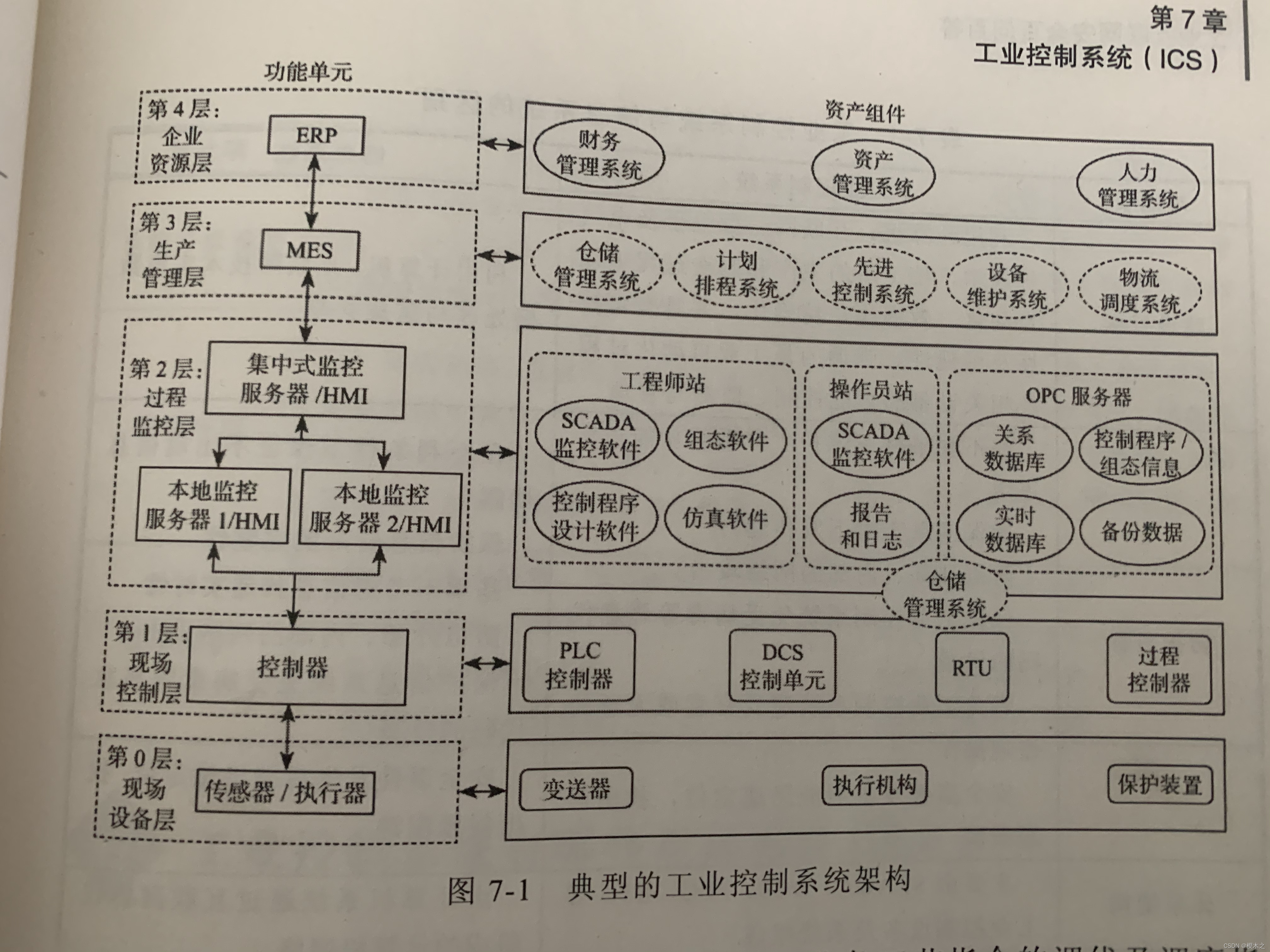

   一个典型的ICS架构包括：现场设备层，现场控制层，过程监控层，生产管理层和企业资源层，见图1。

层次名	作用
现场设备层	主要用于采集现场仪表的模拟量和数字量，如包括压力，温度，湿度等，如PLC，阀门，仪表等（位于控制器下面，故称下位机）
现场控制层	主要通过控制器采集各个现场仪表的数据，对仪表的运行状态进行监视，如SCADA控制器，DCS控制器，PLC控制器
过程监控层	基于IT计算机的计算环境，对控制器数据采集，处理和展示；对业务逻辑控制；对生产历史数据分析。如一堆电脑，负责对控制器发出指令（位于控制器上面，故称上位机）
生产管理层	对生产计划的处理，偏重于计划任务的管理
企业资源层	主要以企业各类信息为主，属于传统信息系统

ICS有哪些重要设备

1. 数据采集与监视控制系统（Supervisory Control And Data Acquisition，SCADA）
   为适应远距离分布的工业生产系统的需要而诞生，集成数据采集系统，数据传输系统和人机交互设备，可以通过远程方式对现场的运行设备进行监视和控制，以实现数据采集和设备控制功能。SCADA由三部分组成，主终端单元，通信系统和远程终端单元。
2. 分布式控制系统（Distributed Control System，DCS）
   是一种控制器。
3. 现场总线控制系统（Fieldbus Control System，FCS)
4. 安全仪表系统（Safety Instrumented System，SIS）
5. 可编程逻辑控制器（Programmable Logic Controller，PLC）
   不再局限于逻辑控制，其在运动控制，过程控制等领域也发挥着重要作用。
6. 远程终端控制单元（Remote Terminal Unit，RTU）
7. 人机交互界面设备（Human Machine Interface，HMI）

参考 《工业互联网安全》
