开源的图可视化工具——Graphviz

$graphviz$（Graph Visualization Software）是一个由$AT\&T$实验室启动的开源工具包，用于绘制$DOT$语言脚本描述的图形。

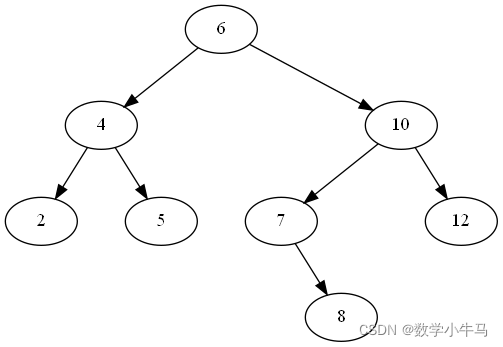

实现可视化效果（官网摘取）：

下载安装

官网:http://www.graphviz.org/

对应各个系统版本下载，win用户安装过程中选择自动加入path即可，其他系统用户详见官网下载页说明。

使用

vscode对应插件Graphviz Preview。

主要方法

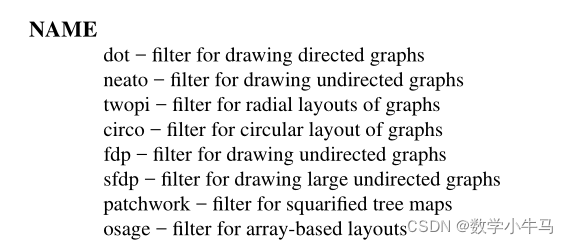

主要分为八个转换方法，$graphviz$主要功能就是把脚本转化为svg图或者其他模式的图片，其中使用较多的转换方法是dot和neato：

• dot：有向图
• neato：无向图

作用方式为：dot/neato/... [option] file

保存为pdf文件，类比svg：

dot -Tpdf -o test.pdf ./test.dot

更详细的参数说明见http://www.graphviz.org/pdf/dot.1.pdf。

应用

为搜索二叉树基类添加DOT格式文档的输出方法：

template <typename T>
void Tree<T>::TreeOut(TreeNode<T> *x, string name)
{
    // 声明文件名称
    stringstream sstr;
    name = name + ".dot";
    int num = name.size() + 1;
    char *filename = new char[num];
    sstr << name;
    sstr >> filename;
    freopen(filename, "w", stdout);
    cout << "digraph Tree{" << endl;
    queue<TreeNode<T> *> q;
    q.push(x);
    while (q.size())
    {
        TreeNode<T> *tmp = q.front();
        q.pop();
        if (tmp->_left)
        {
            cout << tmp->_key << "->"
                << tmp->_left->_key << endl;
            q.push(tmp->_left);
        }
        if (tmp->_right)
        {
            cout << tmp->_key << "->"
                << tmp->_right->_key << endl;
            q.push(tmp->_right);
        }
    }

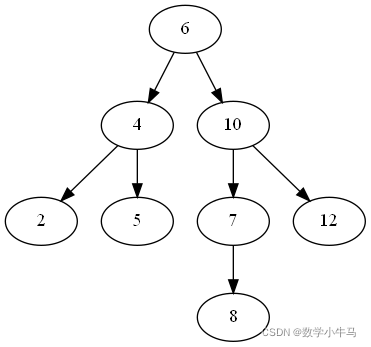

最终得出结果为：

可以看得出效果相对较差，因为间距问题和无法区分左右子树，所以后续需要继续改进，网上挖到一份陈年脚本，用上效果很好，挂个链接：https://gist.github.com/nanpuyue/b5950f20937f01aa43227d269aa83918
