蓝牙模块

蓝牙转串口（TTL）模块，蓝牙转串口，不需要知道蓝牙协议，只需要知道串口协议就好。我所用的是BT06，只能做从机，蓝牙接收数据。

BT06蓝牙模块是专为智能无线数据传输而打造，遵循V3.0 蓝牙规范。
本模块支持UART接口，并支持SPP蓝牙串口协议，具有成本低、体积小、功耗低、收发灵敏性高等优点，只需配备少许的外围元件就能实现其强大功能。

接线图

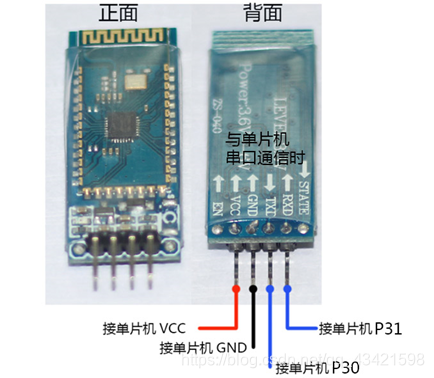

可以USB-TTL模块直接与蓝牙模块相连，但要注意 5V-5V，GND-GND，RXD-TXD，TXD-RXD。

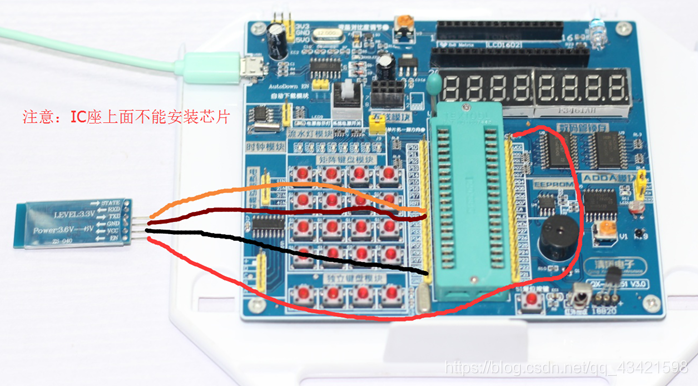

也可以直接用开发板进行蓝牙设置，但注意不要插单片机，否则数据会冲突，因为单片机进行烧录也是用的RX,TX。
开发板连接

状态指示LED：

LED显示	模块状态
长亮	建立连接
均匀慢速闪烁	等待配对

AT指令集

在进行蓝牙与电脑连接上之后，打开串口助手（或者STC下载器自带的）打开串口可以进行AT指令设置，设置它的密码，名称以及波特率等
用户可以通过串口和 BT06蓝牙进行通信，串口使用 Tx, Rx 两根信号线，波特率支持
1200,2400,4800,9600,14400,19200,38400,57600,115200,230400,460800 和921600bps。串口缺省波特率为
9600bps。
（注：发 AT 指令时必须回车换行, AT 指令只能在模块未连接状态下才能生效，一旦蓝牙模块与设备连接上，蓝牙模块即进入数据透传模式。\r\n为直接按电脑回车键，如不能按回车键则加\r\n。AT指令不分大小写）

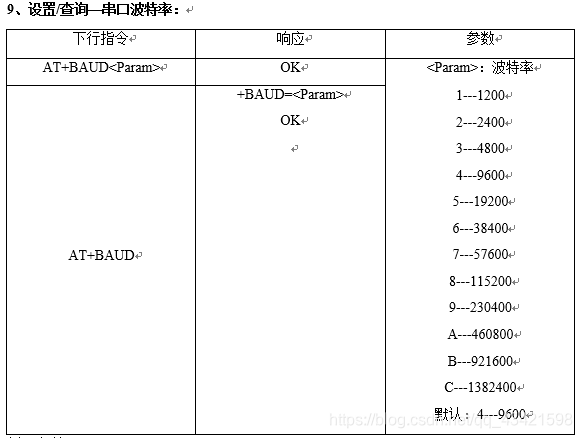

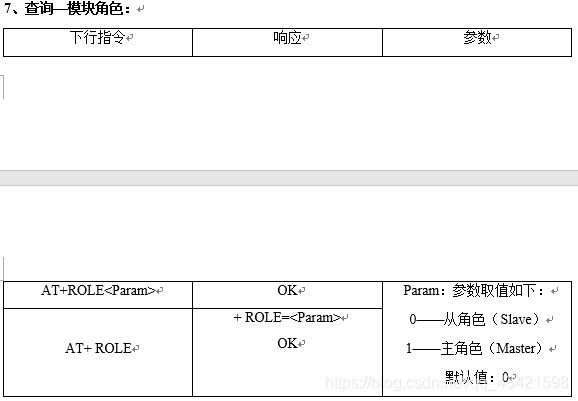

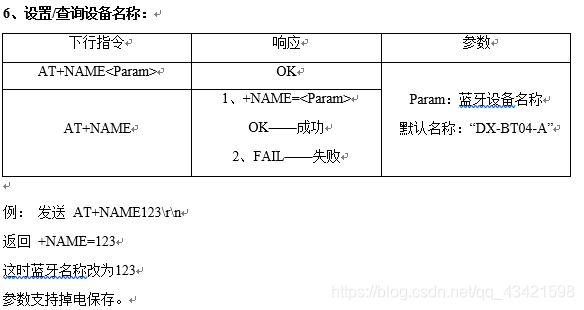

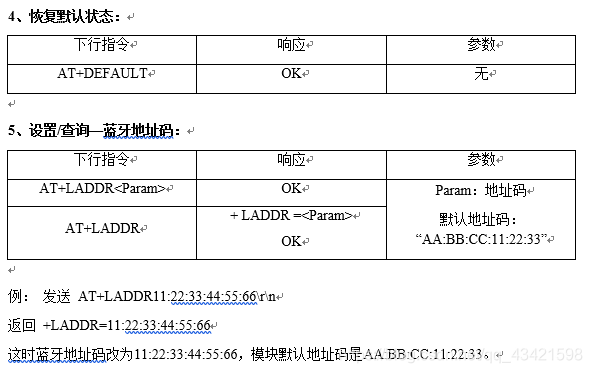

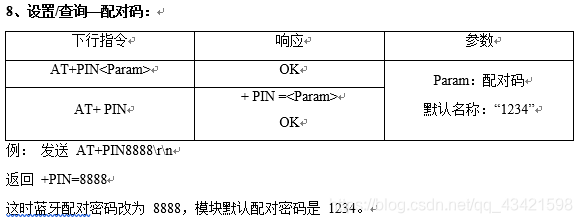

AT指令集

在这里插入图片描述更改密码
波特率

应用链接

一般默认名称是BT-04，默认密码为1234，手机打开蓝牙，在手机app端控制蓝牙发送数据。

单片机程序

使用蓝牙时接受的数据由串口进行通讯传给MCU，所以使用串口中断。
参考程序：

#include <reg52.h>
#define uchar unsigned char

void UART_INIT()
{
 SM0 = 0;
 SM1 = 1;//串口工作方式1
 REN = 1;//允许串口接收
 EA = 1;//开总中断
 ES = 1;//开串口中断
 TMOD = 0x20;//8位自动重装模式
 TH1 = 0xfd;
 TL1 = 0xfd;//9600波特率
 TR1 = 1;//启动定时器1
}
//串口中断
void UART_SER() interrupt 4
{
 if(RI)
 {
  RI = 0;//清除接收标志
  switch(SBUF)
  {
   case 0x01:/*执行*/ ; break;//蓝牙接收1事进行的操作
  }
 }
}

void main()
{
 UART_INIT();//串口初始化

 while(1)
 {
 }
}
