一、背景

谷歌地图（Google Maps）是 Google 公司提供的电子地图服务，包括局部详细的卫星照片。能提供三种视图：一是矢量地图（传统地图），可提供政区和交通以及商业信息；二是不同分辨率的卫星照片（俯视图，跟 Google Earth 上的卫星照片基本一样）；三是地形视图，可以用以显示地形和等高线。它的姊妹产品是Google Earth。

谷歌地图作为大家研究与工作中不可或缺的数据来源，用户可以从Google Map获取某些地区建筑物的三维模型数据，接下来我们介绍一下如何使用GoogleMap+renderDoc+Blender来获取较为精细的3d模型。

二、实现

2.1 工具

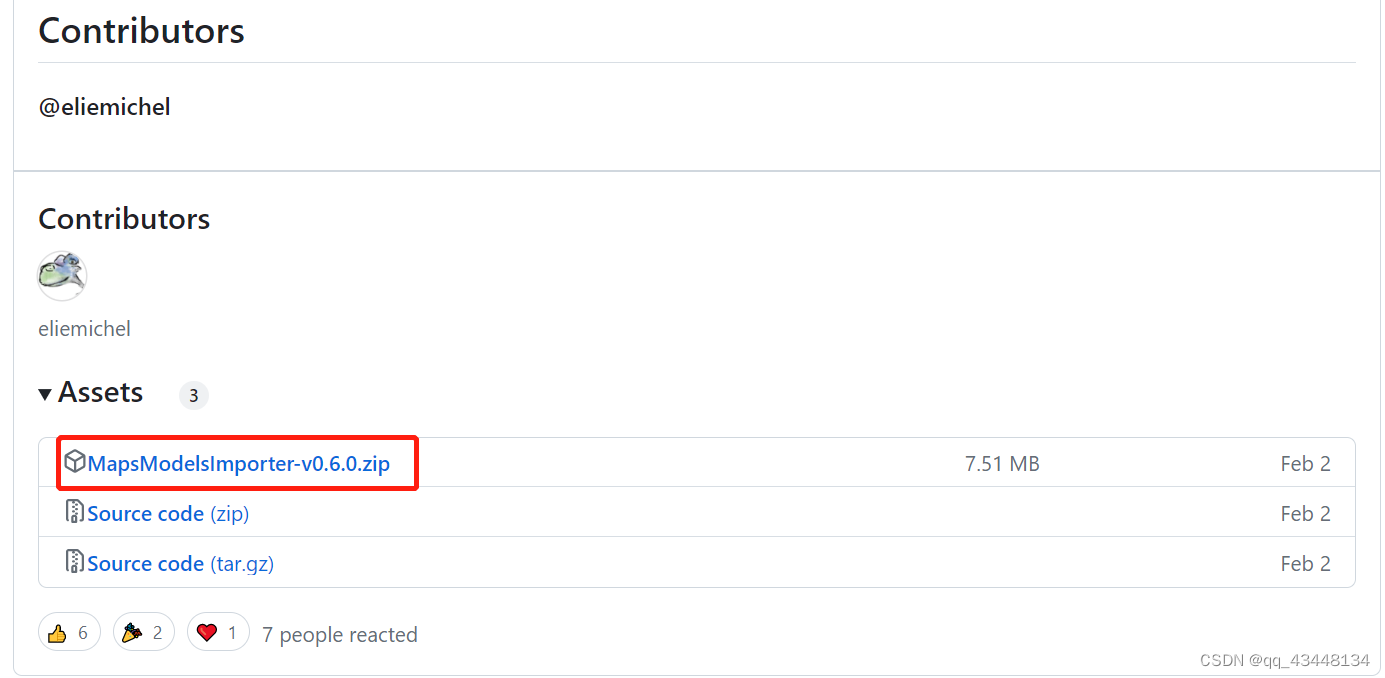

1）blender+MapsModelsImporter插件
插件地址：https://github.com/eliemichel/MapsModelsImporter/releases
![在这里插入图片描述](https://img-blog.csdnimg.cn/6c520c92c4b9406f8960dde931531ba4.png)
2）renderdoc

下载地址：https://renderdoc.org/builds

笔者使用版本：v1.25

3）chrome

4）科学上网

2.2 操作步骤

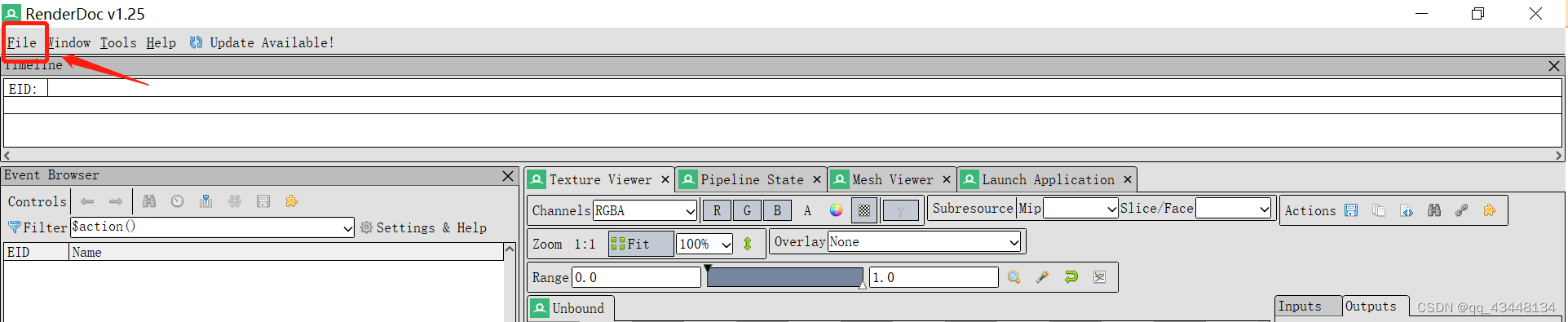

1) 打开renderdoc软件，选择菜单栏 file-inject into process，

在这里插入图片描述

注意：有些高版本的renderdoc 在file里面没有inject into process，需要用户自己去tool里面配置。

2）关闭所有chrome浏览器，记录一下你刚刚谷歌地图的链接，

  a、在cmd中依次运行下面的命令（推荐）

set RENDERDOC_HOOK_EGL=0

“C:\Program Files\Google\Chrome\Application\chrome.exe” --disable-gpu-sandbox --gpu-startup-dialog

如果是32位系统，需要修改上文Program Files 为Program Files(X86)

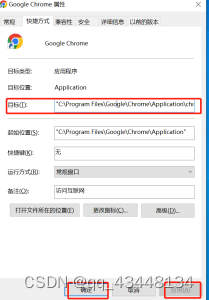

b、或者修改Chrome 快捷方式的目标：
在这里插入图片描述

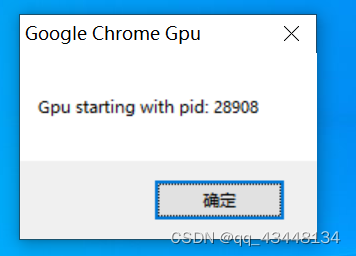

3）打开谷歌浏览器，会弹出两个页面，一个页面是空白的，一个页面是如下图的进程号页面，先不要点确定：

在这里插入图片描述

4）此时切换到renderdoc中，点击refresh，然后双击和弹窗pid一样的进程

在这里插入图片描述

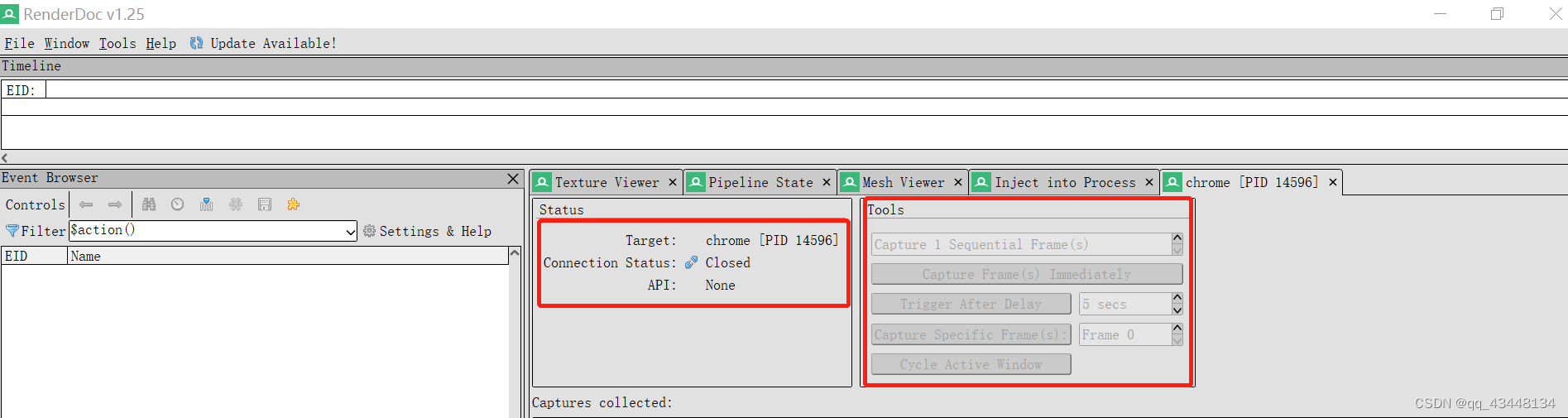

可以看到api是none然后其余功能是灰色的
在这里插入图片描述

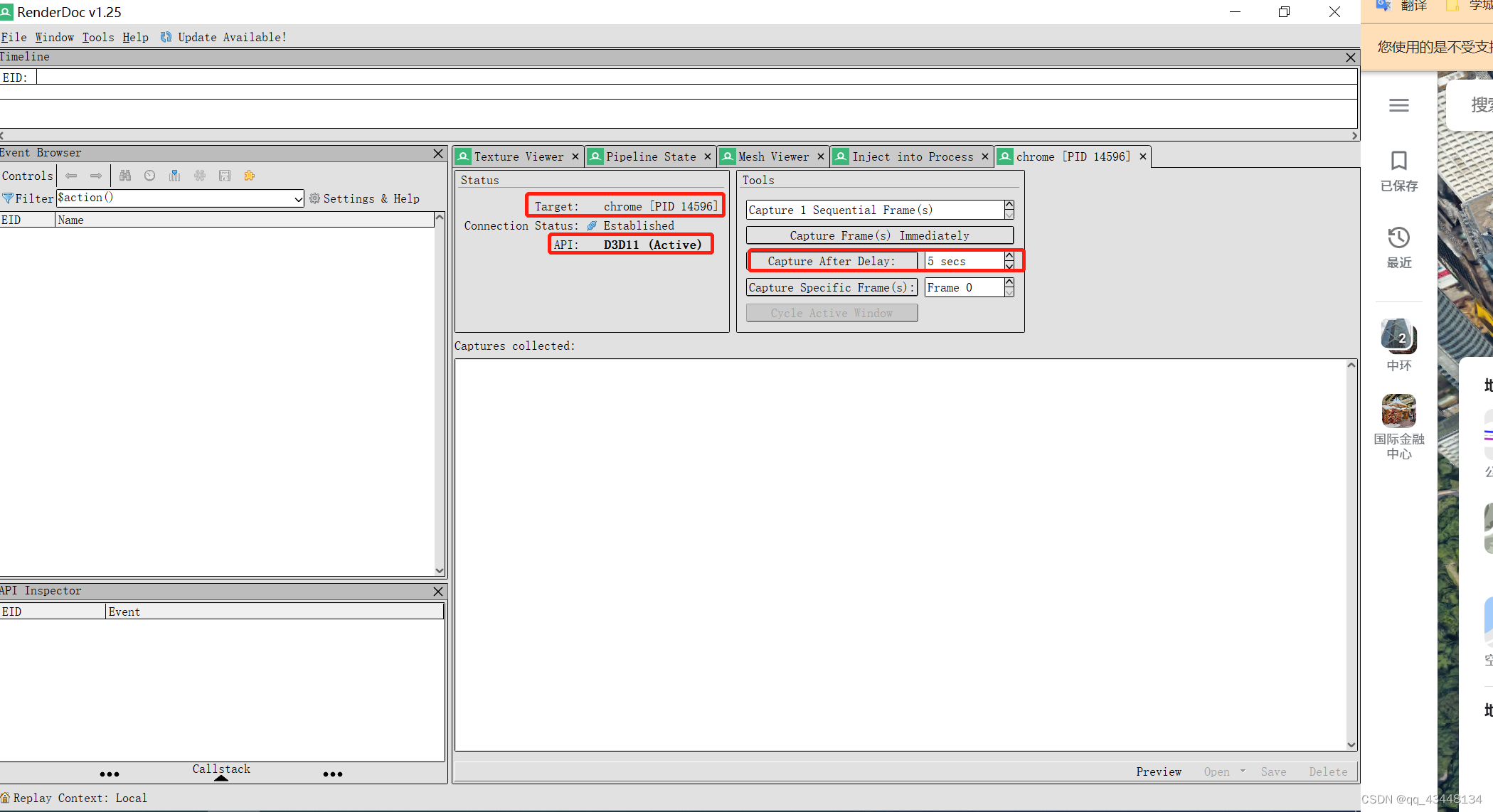

点击chrome弹窗，确定，可以看到api已经获取到了

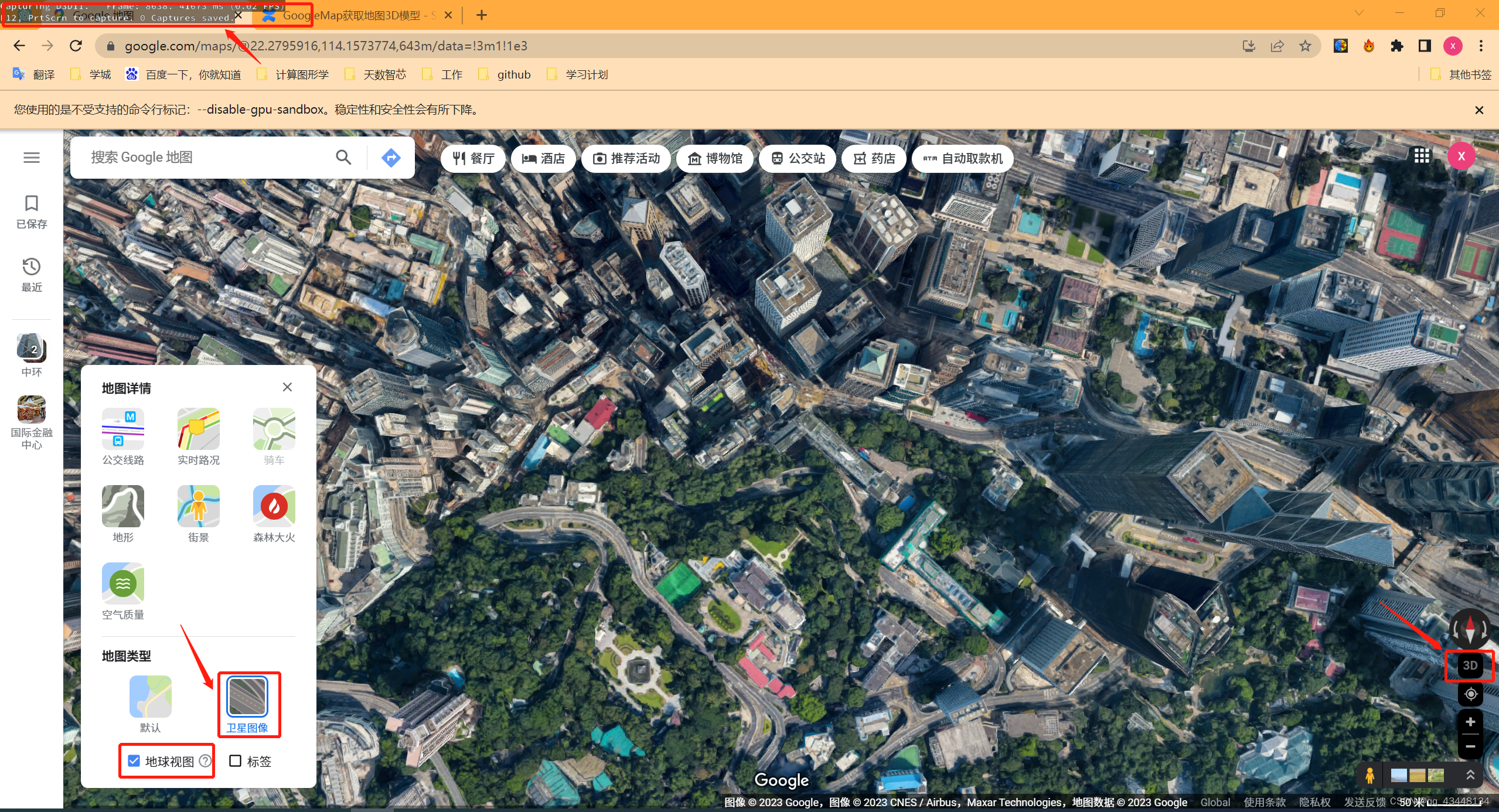

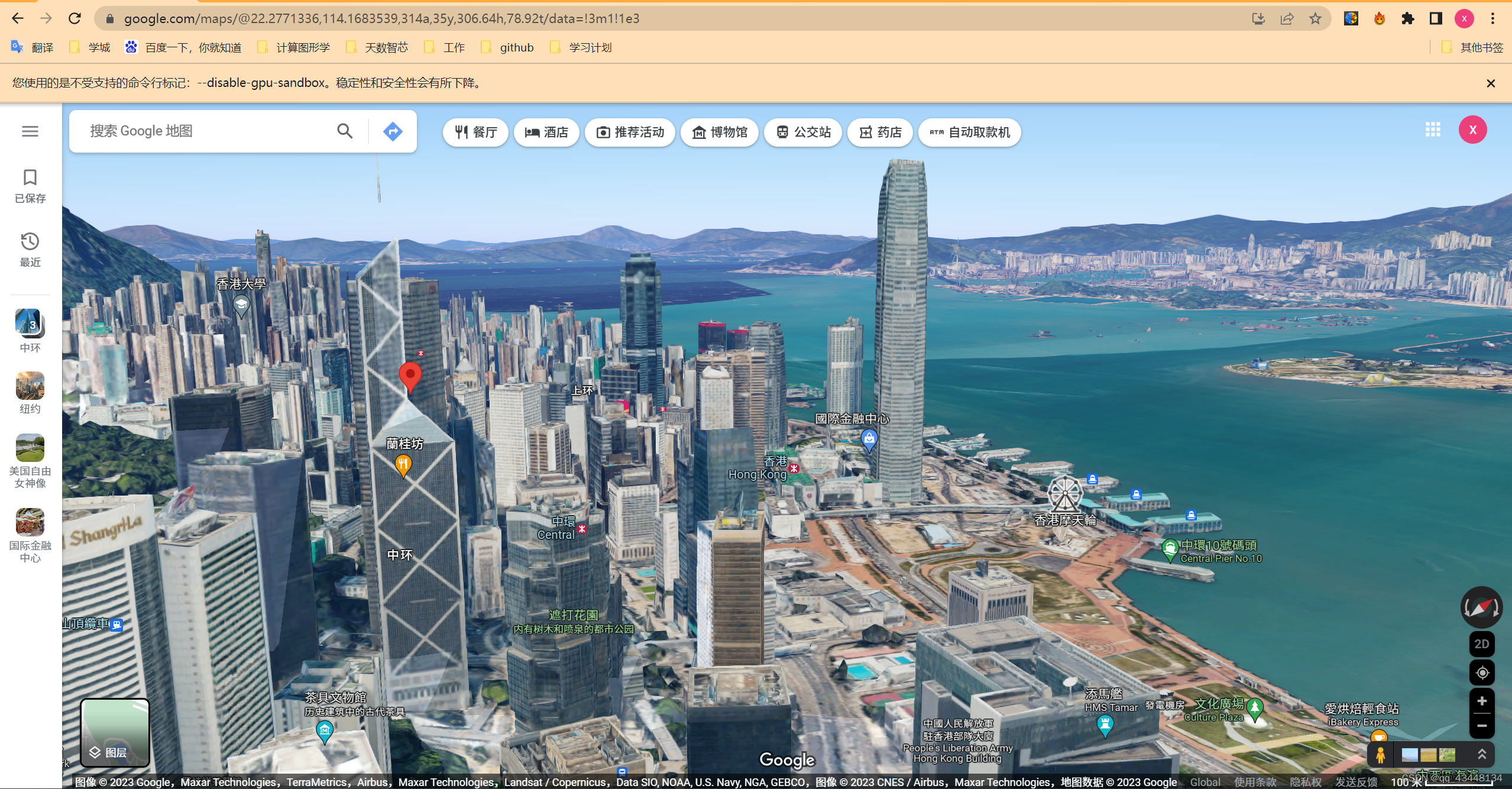

5）在打开的chrome中输入之前保存好的地图链接，切换到三维模型视角（按住ctrl键+鼠标滑动可以看到深度信息）

在这里插入图片描述
选择需要截取的场景：

在这里插入图片描述

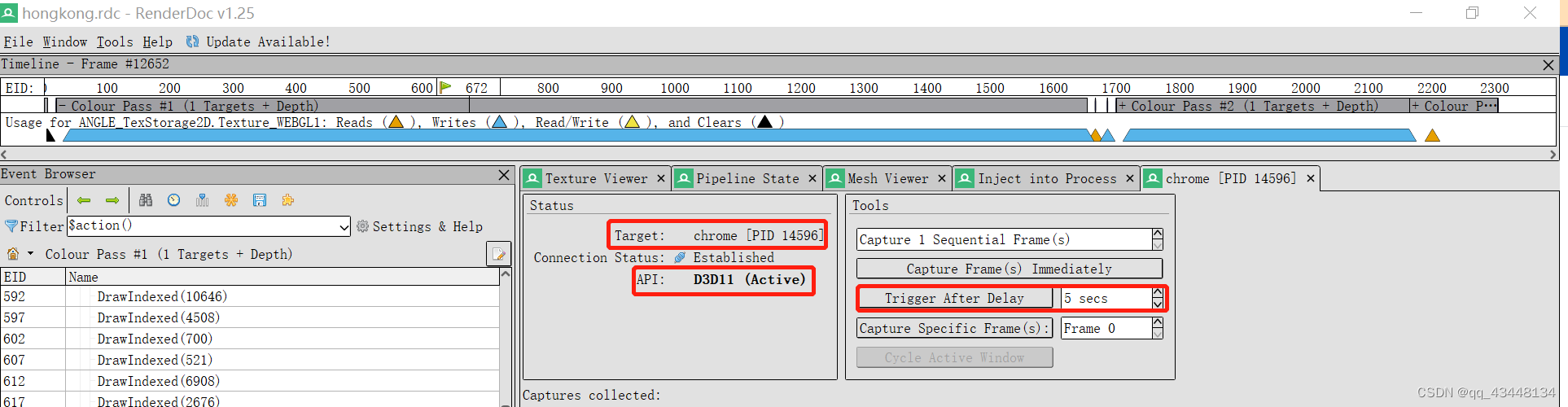

6）设置capture after display为5s（用户根据反应时间以及网速等条件可以自由设定），这个功能是延迟捕捉（意为几秒之后开始捕捉数据），

点击Tigger after Delay按钮，立刻返回到你的地图界面，等待延迟捕捉时间结束，等待期间可以按住鼠标左键不松开，小幅度拖动所选的目标。（此操作为了使chrome判定你在查看地图细节，从而显示更多模型细节，提高模型精确度）
在这里插入图片描述
注意：视角的高低会影响模型精度，视角较低时，谷歌地图会显示建筑较为细节的部分，视角较高时，会模糊部分细节。

7）任务保存

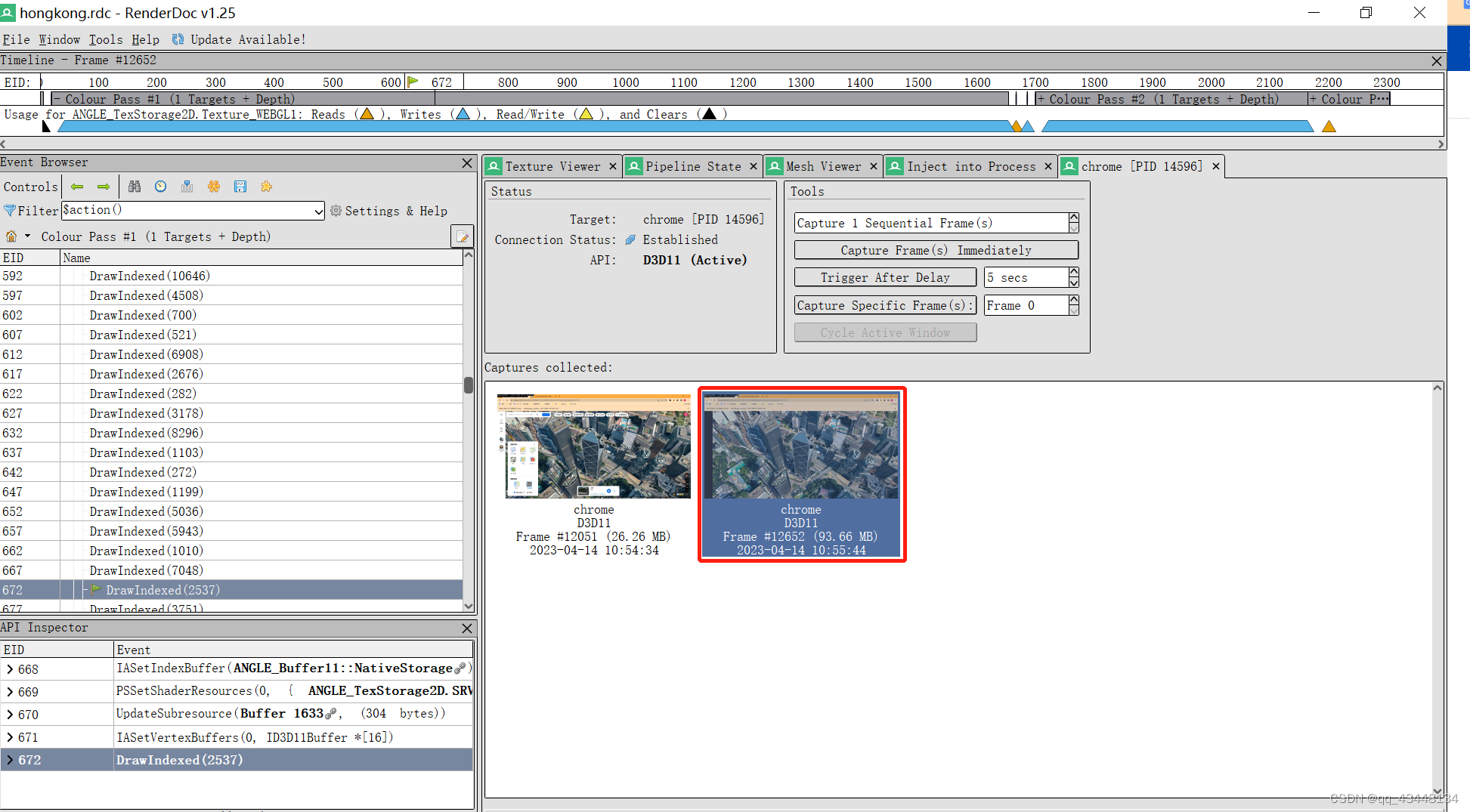

可以看到过5s后，已经有一个任务保存了，将其导出，导出方式为点击红框，会弹出操作菜单，点击save，选择保存路径即可。
在这里插入图片描述

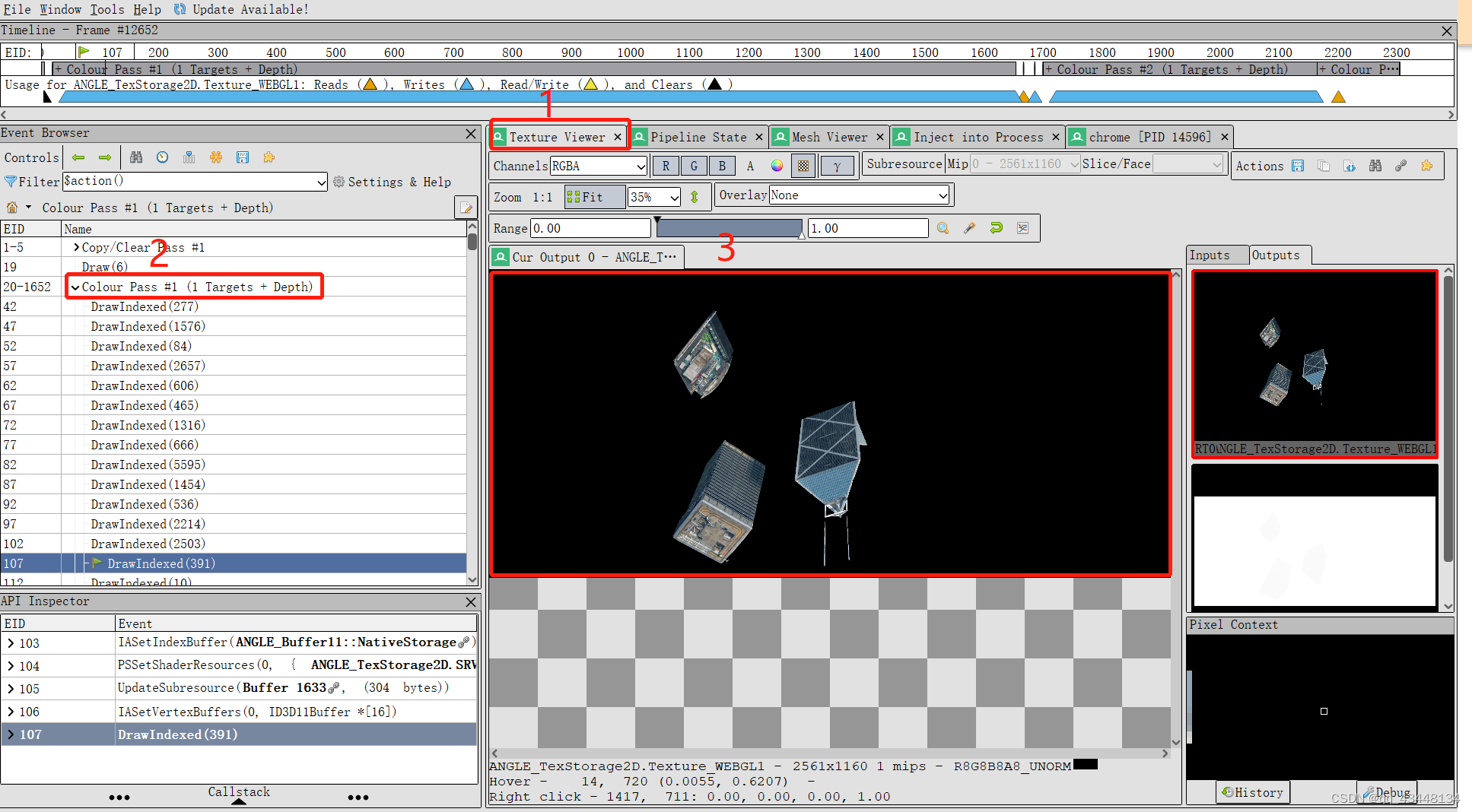

在纹理预览里面，可以点击键盘下键，一点点看到纹理重建的过程：
在这里插入图片描述

注意：模型一般较大，40M以上一般正常，上图第一个模型只有20M，为保存失败的模型。

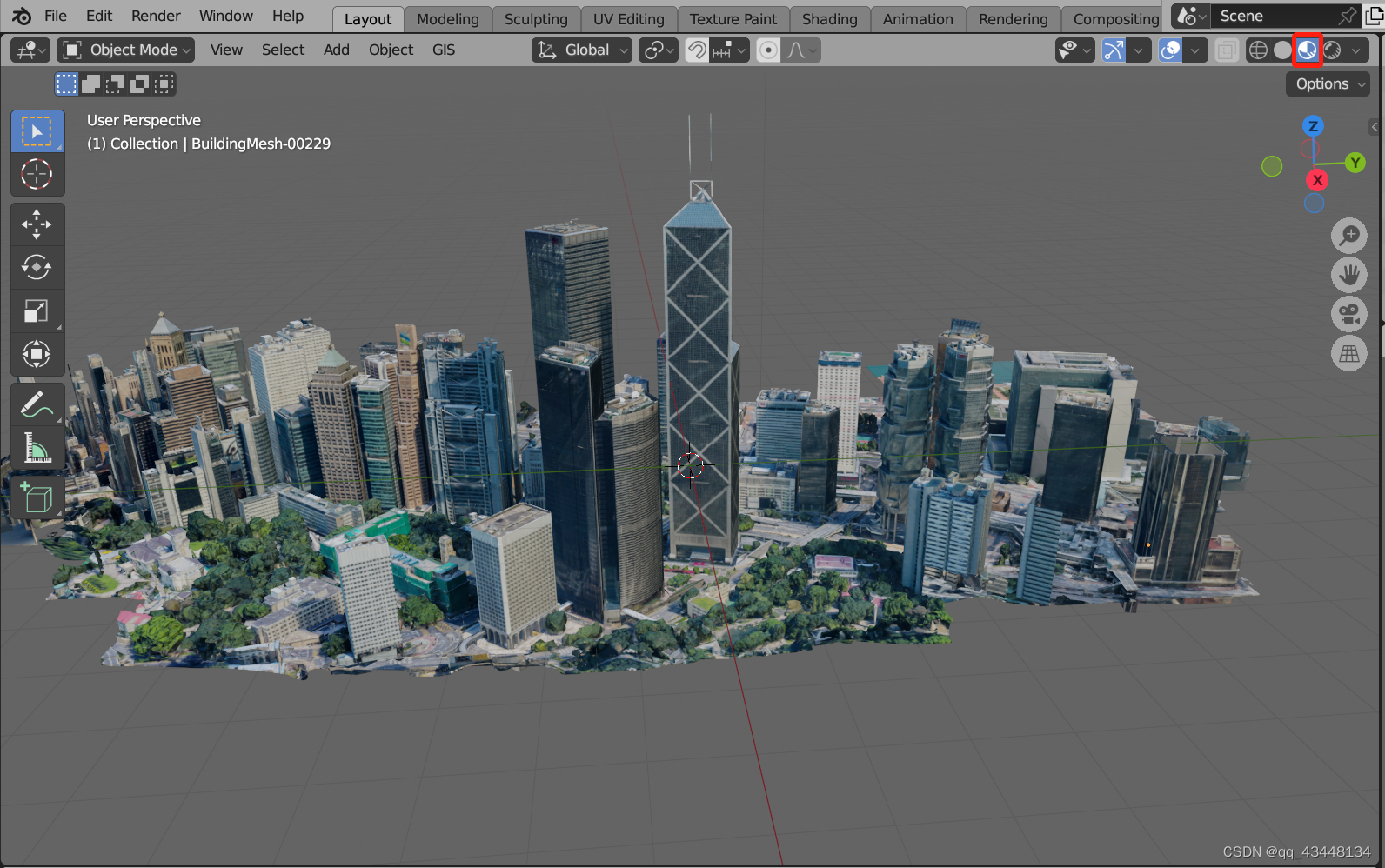

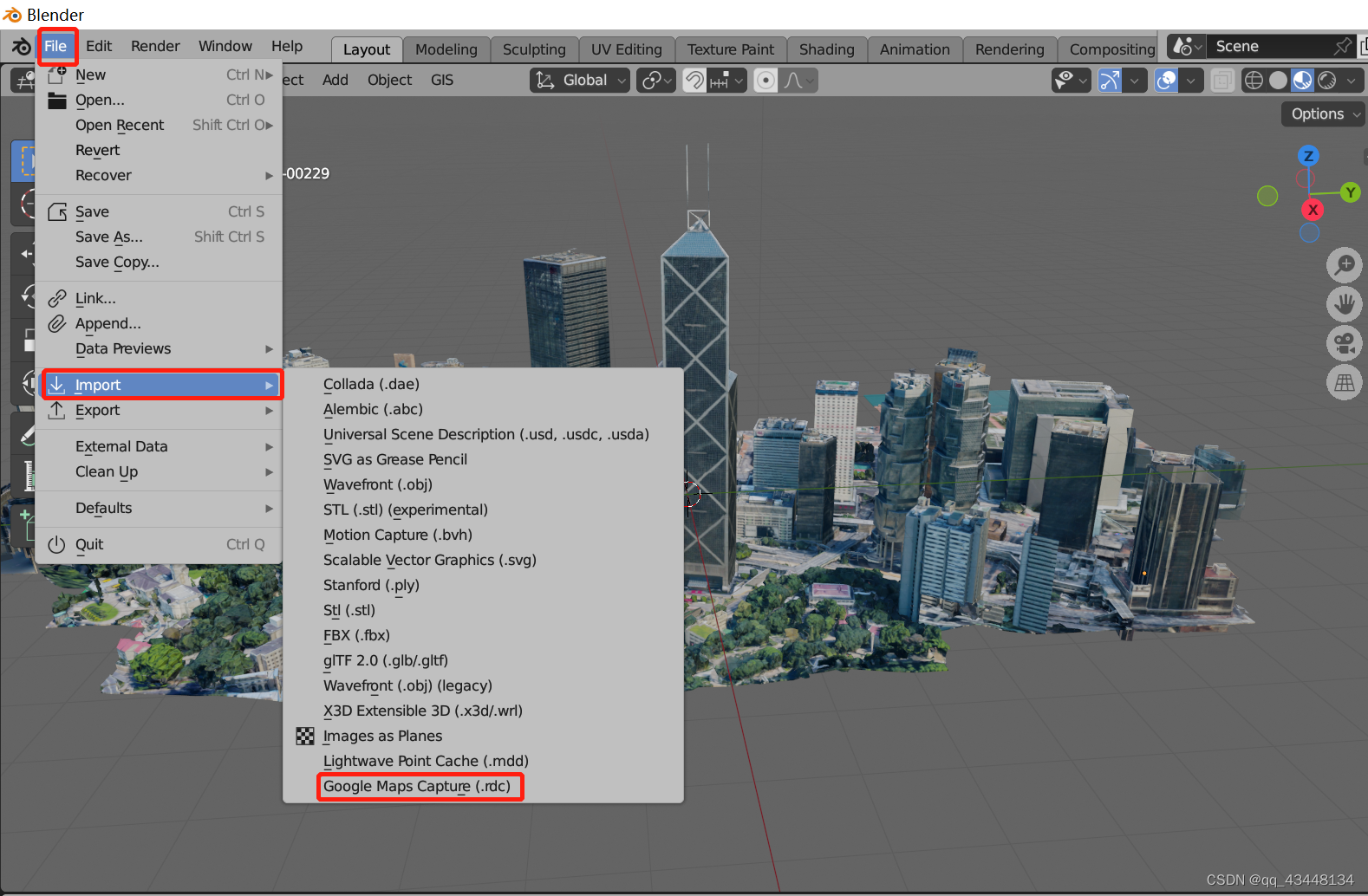

8）使用blender对导出的模型进行展示：

在这里插入图片描述

注意：导入模型时候，一般模型比较大，需要等待一定时间（加载时间和电脑配置有关）。除此之外，需要把Blender中语言改成英文，否则可能导入模型失败，报错。

9）导出模型

由于导入模型的格式为rdc格式，一般用起来程序处理3d模型的数据格式不相同，所以可以按照用户需求导出为其他常见的三维数据格式，例如obj、ply、fbx等格式。

三、效果及局限性

3.1 效果

纹理模式：
在这里插入图片描述

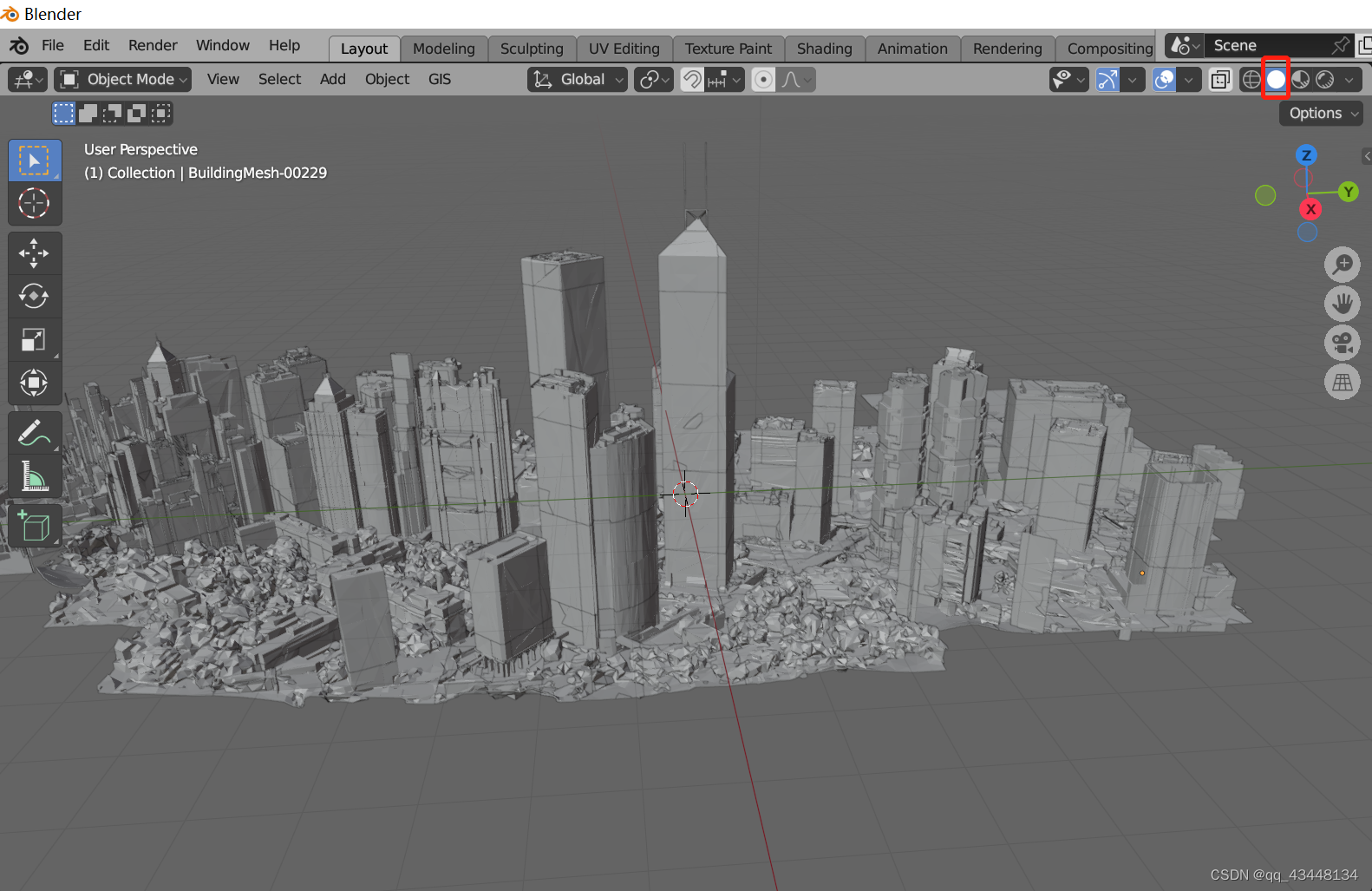

mesh模式：

3.2 局限性：

目前只有美洲部分，欧洲部分，中国港澳台以及日韩等地区有三维图，中国大陆暂无）点击右下角的3D切换到三维模型视角。
