思科模拟器(cisco) 交换机综合实践(笔记篇)

实践要求

1.按要求连接网络设备。
2.将上面的三层交换机命名为 SW1，左下侧二层交换机命名为 SW2，右下侧二层交换机
命名为 SW3。
3． 在 SW2、SW3 上划分 vlan10、vlan20、vlan30、vlan40
Vlan10：F0/1—F0/5
Vlan20：F0/6—F0/10
Vlan30：F0/11-F0/12
Vlan40：F0/15-F0/16
4. pc1 划至 SW2 的 vlan10，pc2 划至 SW2 的 vlan20，pc3 划至 SW2 的 vlan30，pc4 划至 SW2
的 vlan40。
pc5 划至 SW3 的 vlan10，pc6 划至 SW3 的 vlan20，pc7 划至 SW3 的 vlan30，pc8 划至 SW3
的 vlan40。
5. 在 SW1 上配置 vlan10、vlan20、vlan30、vlan40 的 SVI 接口（提示：VLAN1 的 SVI 接口）。
6. 在 SW2 和 SW3 上配置管理 IP，并配置默认网关。
7. SW2 和 SW3 通过 f0/24 口(Trunk 口)连接 SW1 的 f0/23 和 f0/24 口(Trunk 口)。
8. 启用生成树协议，令 SW1 为整个网络的生成树的根。
9. 验证：所有主机之间、交换机之间、vlan 之间互通。

1、添加三层和二层交换机

→→先不要连线←←
如果先连线再配置可能会造成广播风暴，影响交换机的正常工作。

2、在SW2、SW3上按要求划分VLAN

Switch#configure terminal
SW2(config)#vlan 10
SW2(config-vlan)#vlan 20
SW2(config-vlan)#vlan 30
SW2(config-vlan)#vlan 40
SW2(config-vlan)#exit

#将接口划分至不同vlan，以此类推
SW2(config)#interface range fastEthernet 0/1-5
SW2(config-if-range)#switchport access vlan 10

3、添加8台PC机并将他们分别连接至对应二层交换机的接口

此时各层交换机之间还没有连接对应的线

4、在SW1上添加对应的VLAN

Switch#configure terminal
SW1(config)#vlan 10
SW1(config-vlan)#vlan 20
SW1(config-vlan)#vlan 30
SW1(config-vlan)#vlan 40
SW1(config-vlan)#exit
#设置vlan对应ip，并设置一直开启，以此类推
SW1(config)#interface vlan 10
SW1(config-if)#ip address 192.168.10.1 255.255.255.0
SW1(config-if)#no shutdown
SW1(config-if)#exit

5、SW1-3配置交换机ip

#已分批的vlan是10、20、30、40，但是其余默认接口的vlan为1a
#已SW2,SW3分别设置为 192.168.1.2和192.168.1.3
SW1(config)#interface vlan 1
SW1(config-if)#ip address 192.168.1.1 255.255.255.0
SW1(config-if)#no shutdown
SW1(config-if)#exit
#将SW2、SW3的默认网关设置为192.168.1.1
SW2(config)#ip default-gateway 192.168.1.1
SW3(config)#ip default-gateway 192.168.1.1

6、配置Truck端口

将SW1的23、24口，SW2的23口，SW3的24口修改为Truck连接

7、启用生成树协议并连接交换机&&配置

#在三台交换机上分别输入
SW1(config)#spanning-tree mode rapid-pvst
#将各交换机对应线连接，将SW1设置为主根，将优先级设置为4096
SW1(config)#spanning-tree vlan 1 priority 4096
#将23、24口端口优先级设置为96
SW1(config)#interface range fastEthernet 0/23-24
SW1(config-if-range)#spanning-tree vlan 1 port-priority 96

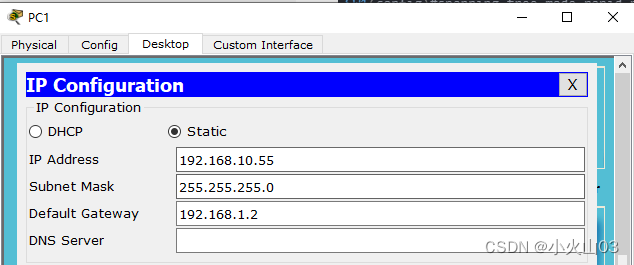

8、设置所有PC机

  PC机ip倒数第二位为对应的vlan，并将所有pc机默认网关设置为上层交换机的ip

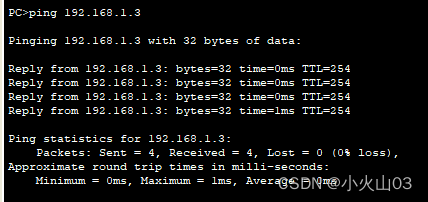

9、ping测试

测试PC1 ping SW1、SW3和其他PC机都可以ping通
